Вкладка «Общие»

На вкладке «Общие» задаются общие свойства проекта, которые используются, в том числе, при заполнении основной надписи электрической схемы.
К общим свойствам относятся:

• Название проекта;
• Наименование изделия (если поле не отмечено флагом, то наименование изделия будет совпадать с названием проекта);
• Децимальный номер;
• Литера;
• Индекс предприятия.

Также вкладка «Общие» содержит чек-бокс «Проверять недопустимые символы в именах цепей», при установке флага настройка обеспечивает проверку имен цепей на наличие недопустимых символов. После создания проекта проверка может быть включена/отключена в панели «Свойства» для листа схемы.

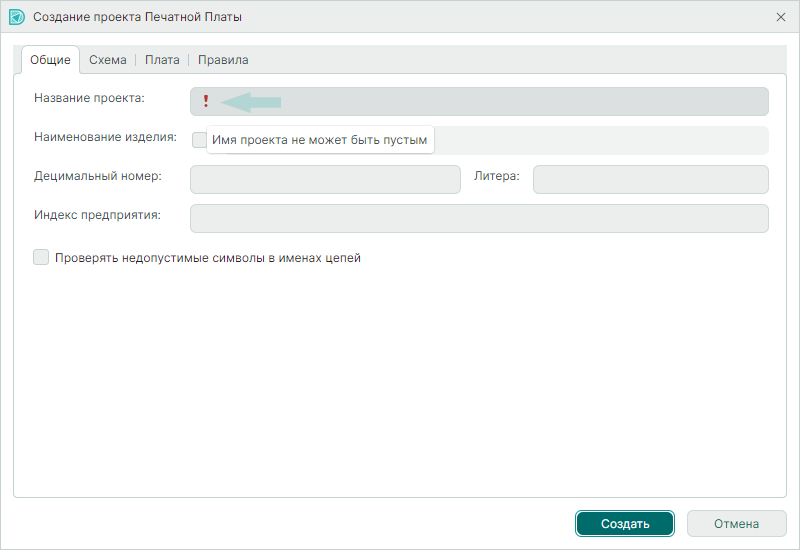

Для создания проекта необходимо ввести его имя (остальные данные не обязательны). Если имя проекта не задано, то при попытке его создания поле «Название проекта» будет отмечено восклицательным знаком, а кнопка «Создать» не будет функционировать, см. Рис. 1.

Рис. 1 Ввод названия проекта

Для того чтобы название проекта и изделия отличались (в выпускаемой документации), необходимо отметить флагом поле «Наименование изделия» и ввести требуемое название изделия.
