Интерфейс задания параметров моделирования¶

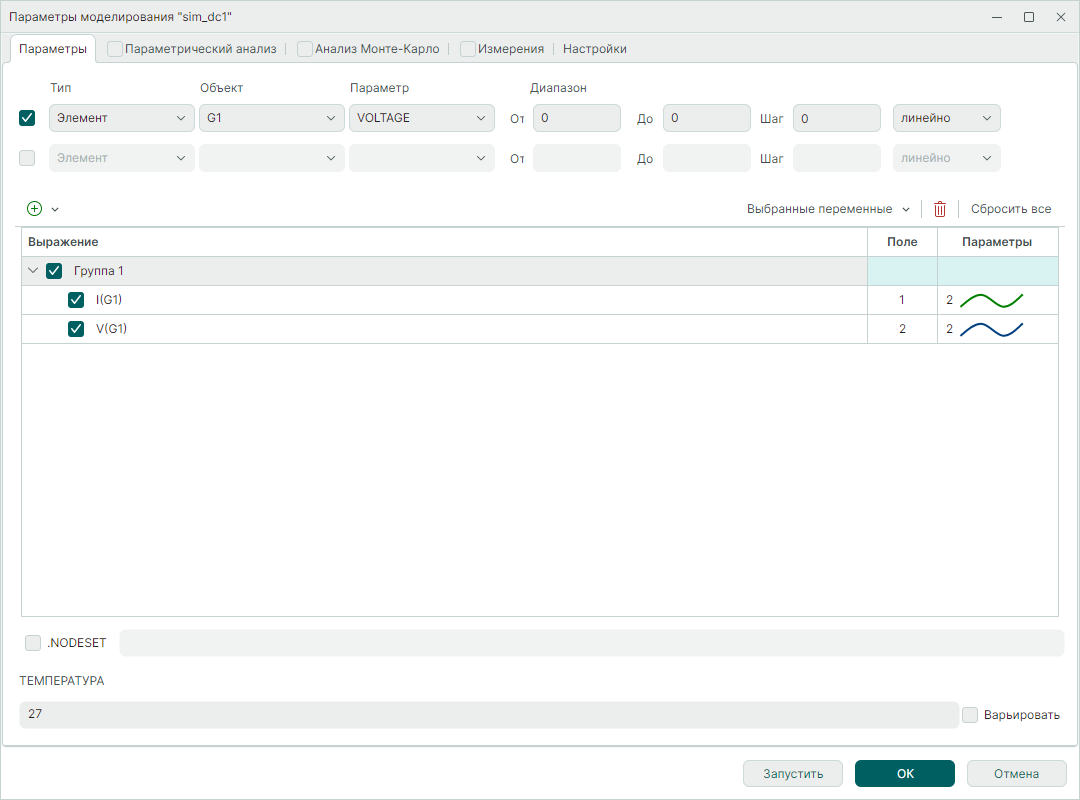

На Рис. 1 приведено окно формы задания параметров анализа передаточных функций по постоянному току.
Подробнее описание параметров и инструментов приведено в Табл. 1.
Таблица 1 Описание параметров анализа передаточных функций по постоянному току
| Наименование/Символ | Описание | Значение по умолчанию |
|---|---|---|
| Переменные | ||
| Тип | Выбор компонента варьирования: - Элемент. Одиночный элемент схемы. - Модель. Параметр варьируется для тех элементов схемы с указанной моделью, для которых значение параметра не было отредактировано пользователем. Если на схеме задано значение параметра, отличное от значения по умолчанию, то по данному параметру такой элемент следует варьировать как одиночный. - Сигнал. Параметр варьируется для всех источников схемы с указанным сигналом. - Глобальный параметр. Параметр, определённый с помощью команды .PARAM. |
Элемент |
| Объект | Имя элемента, модели сигнала, глобального параметра. | - |
| Параметр | Имя варьируемого входного параметра элемента, модели, сигнала. | - |
| Диапазон От | Начальная граница диапазона варьирования выбранного параметра. | - |
| Диапазон До | Конечная граница диапазона варьирования выбранного параметра. | - |
| Шаг | Определяет: - величину максимального шага приращения варьируемого параметра для линейного способа его изменения; - число точек на декаду (октаву) при соответствующем выборе способа изменения варьируемого параметра; - точные значения варьируемого параметра, при которых будет сделан расчёт, если указан способ его изменения – списком. |
- |
| Режим | Линейно, декадами, октавами, списком. | линейно |
| Выражение | ||
| Выражение | Потенциалы узлов, падения напряжений, токи элементов и т.п., а также математические выражения от них. | - |
| Поле | Номер поля координат, в которое будет выведен график. | 1 |
| Параметры | Толщина линии и цвет графика. | 1 |
 |
Добавление группы или выражения. | - |
 |
Удаление выделенной строки. | - |
 |
Выбор из выпадающего списка сохраняемых в симуляции переменных. | - |
 |
Удаление всех переменных и выражений. | - |
| Начальные условия | ||
| .NODESET | Включает команду SPICE .NODESET и позволяет задавать необходимые начальные приближения. Подробнее в разделе Задание начальных условий. | Выкл. |
| Многовариантный анализ | ||
| Параметрический анализ | Включает режим параметрического анализа схемы. Запуск текущего расчёта повторяется при изменении параметров, указанных на вкладке «Параметрический анализ». | Выкл. |
| Анализ Монте-Карло | Включает режим статистического анализа схемы. Запуск текущего расчёта повторяется при изменении параметров, указанных на вкладке «Анализ Монте-Карло». | Выкл. |
| Температура | ||
| Температура | Значение температуры, при которой производится расчёт. При выборе «Варьировать» предоставляется интерфейс выбора диапазона и способа изменения температуры. | 27 °С |
| Температура, чек-бокс «Варьировать» выделен флагом | ||
| Начало | Начальное значение температуры | 27 °С |
| Конец | Конечное значение температуры. | - |
| Шаг | Определяет: - величину шага приращения температуры для линейного способа его изменения; - число точек на декаду (октаву) при соответствующем выборе способа изменения температуры; - точные значения температуры, при которых будет произведен расчёт, если указан способ её изменения – списком. |
- |
| Режим | Линейно, декадами, октавами, списком. | линейно |
Примечание! Если глобальный параметр задан числовым значением, система автоматически подставляет предполагаемые значения начальной и конечной границ диапазона варьирования и шаг приращения. Если же значение глобального параметра – математическое выражение, то в поля «От», «До» и «Шаг» подставляются значения 0. Изменить данные значения следует вручную.
Подробное описание вкладки «Параметрический анализ» приведено в разделе Параметрический анализ.
Подробное описание вкладки «Анализ Монте-Карло» приведено в разделе Анализ Монте-Карло и наихудшего случая.
Подробное описание вкладки «Измерения» приведено в разделе Измерения.
Подробное описание вкладки с параметрами настройки приведено в разделе Настройки.
В результате расчета при условии отсутствия диапазона варьирования выбранного параметра отображается таблица, см. Рис. 2.

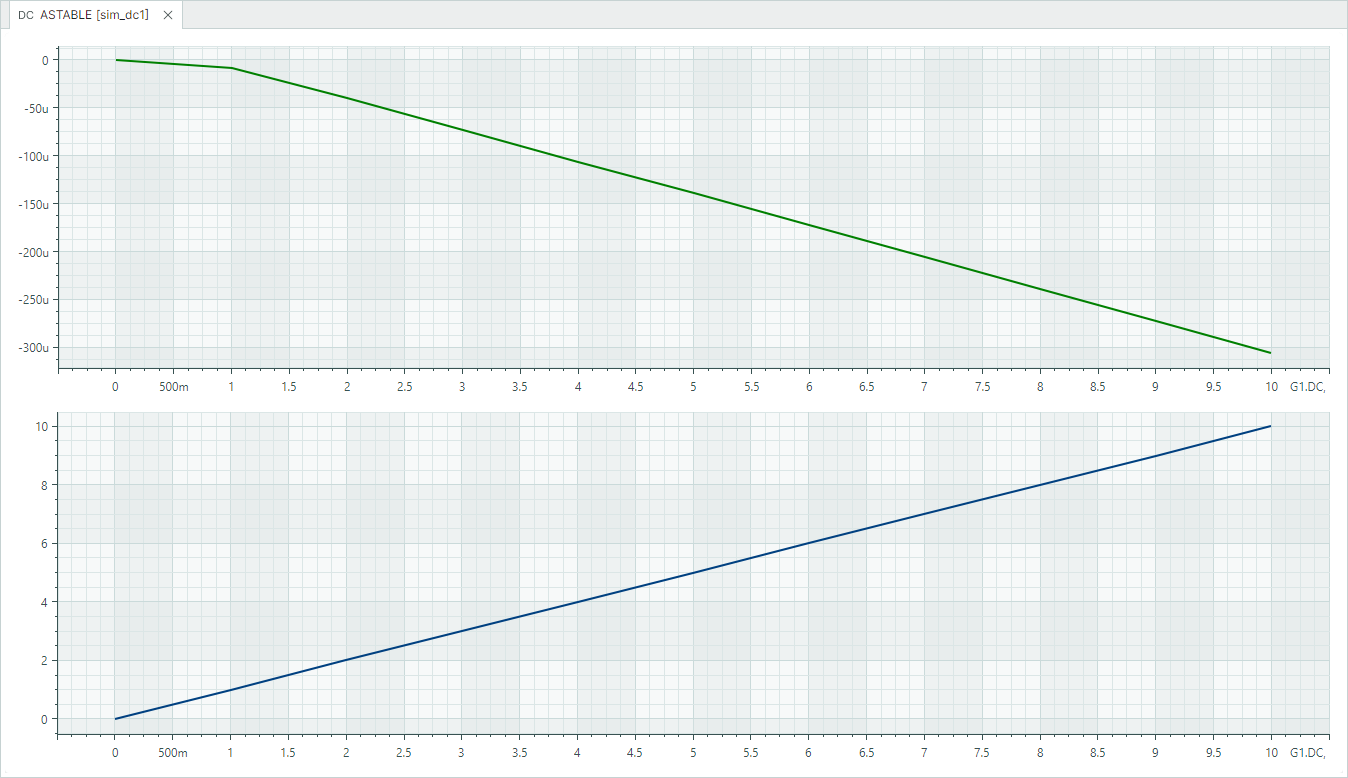

В результате расчета при условии наличия диапазона варьирования выбранного параметра отображается график или графики, см. Рис. 3.

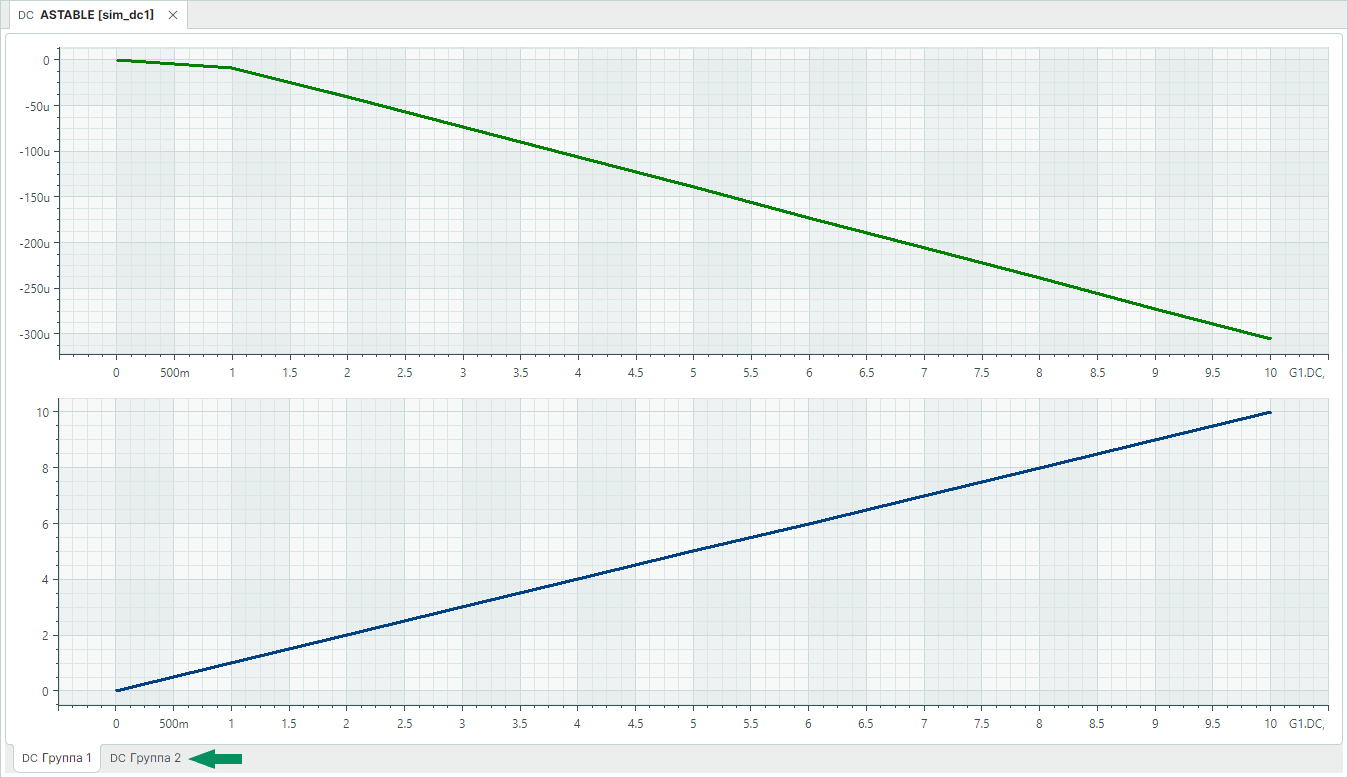

В результате расчета при условии наличия диапазона варьирования выбранного параметра и создания выражений для нескольких групп отображается график или графики на нескольких вкладках, см. Рис. 4.
