Контакты компонента

Для автоматического сопоставления выводов УГО и контактных площадок посадочного места необходимо задать правильную нумерацию контактов, добавленных при создании УГО, основываясь на справочной информации описания корпуса (DPAK), см. Рис. 1.

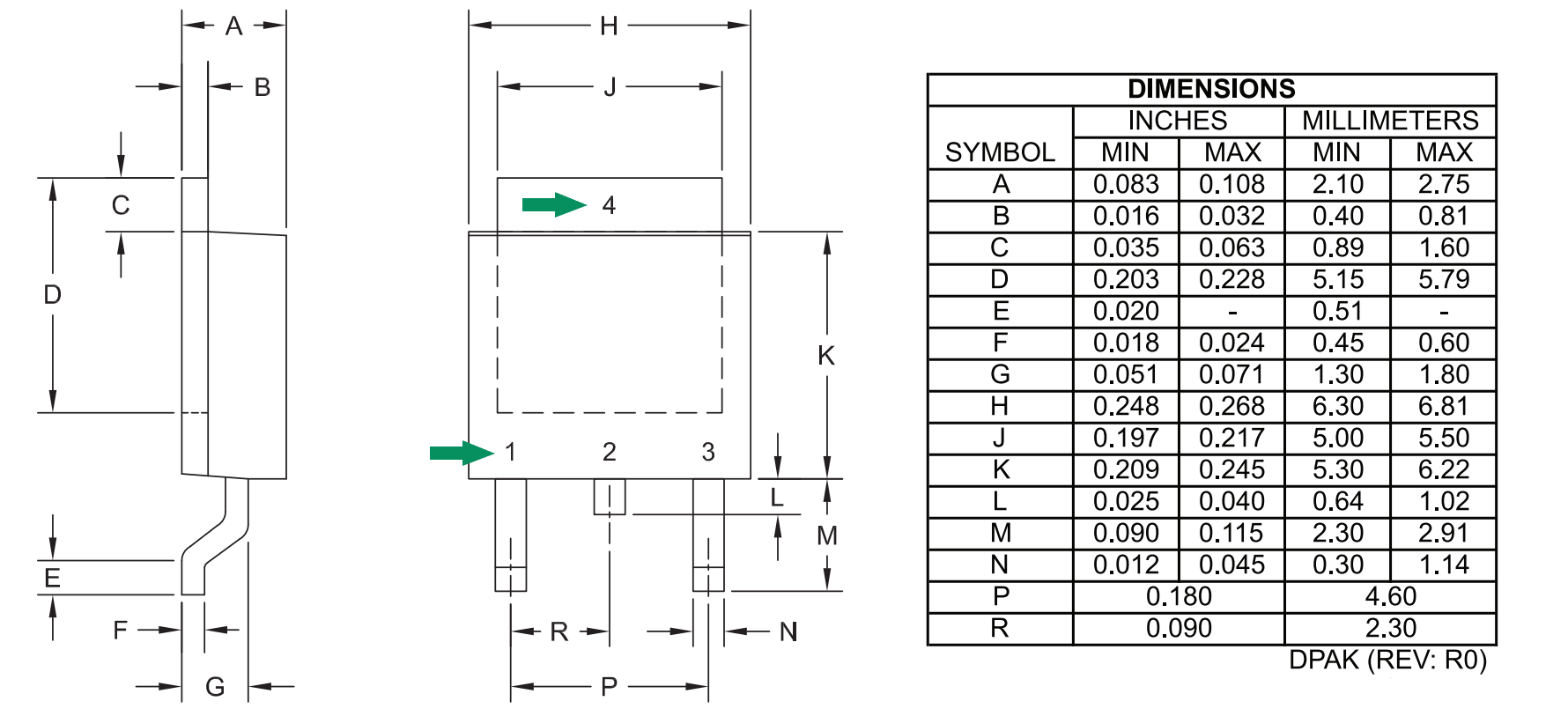

Рис. 1 Справочная информация корпуса компонента

Задайте нумерацию контактов компонента в таблице, расположенной на вкладке «Контакты», см. Рис. 2.

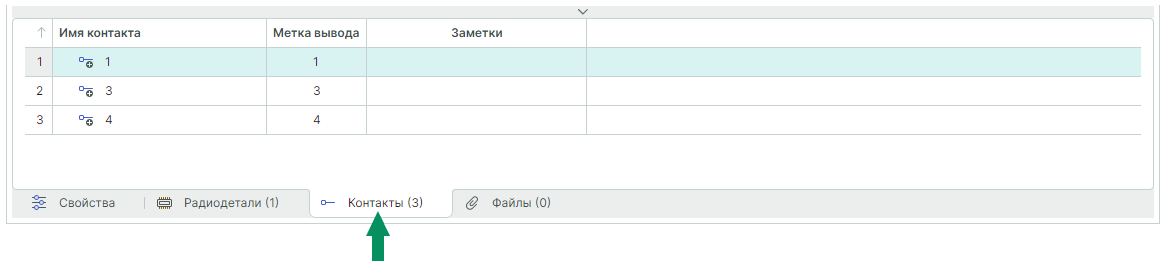

Рис. 2 Контакты компонента

Подробное описание работы с контактами компонента представлено в руководстве пользователя Радиоэлектронные компоненты.
