Общие сведения¶

Определение типов переходных отверстий выполняется во вкладке «Переходные отверстия».
По умолчанию на вкладке отображается один стиль сквозных переходных отверстий для первого используемого стека.
Внешний вид окна представлен на Рис. 1.

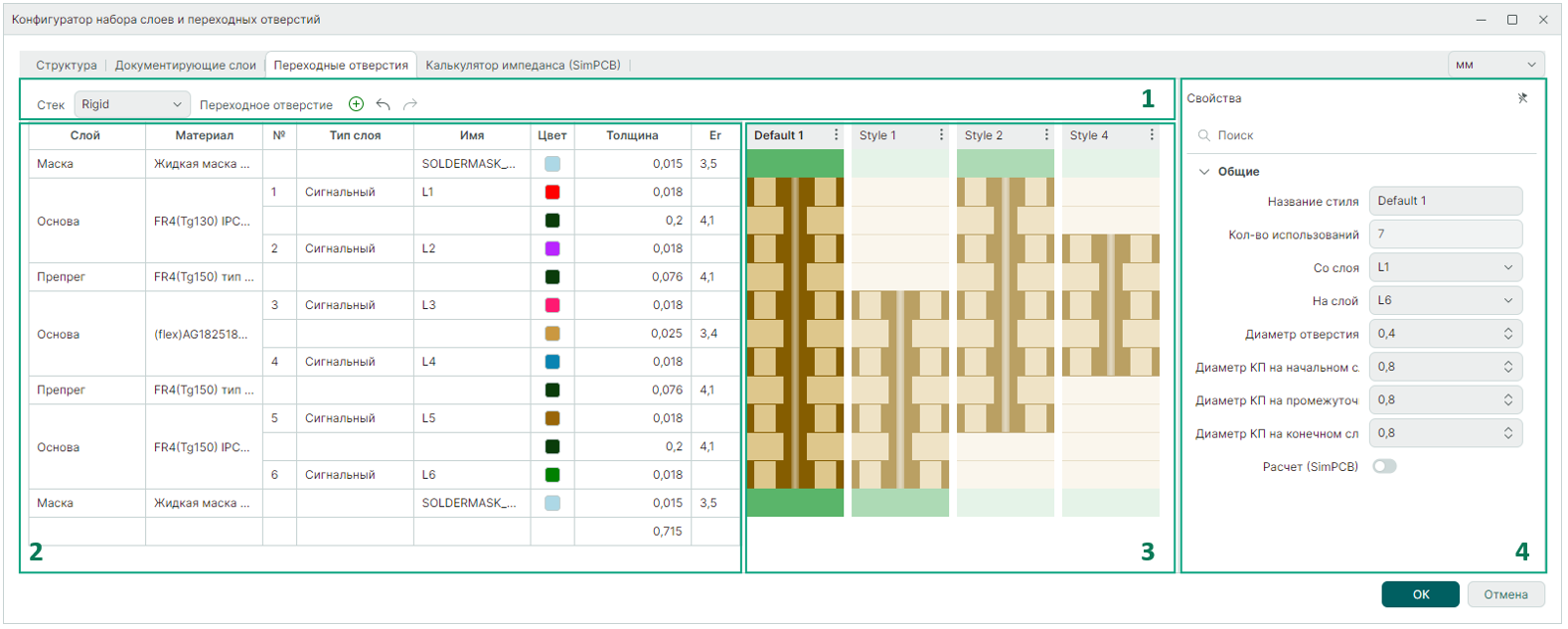

Вкладка «Переходные отверстия» состоит из нескольких функциональных областей (Рис. 2):
1. Область выбора стека, панель инструментов;
2. Структура слоев платы, определенная во вкладке «Структура»;
3. Область просмотра созданных стилей переходных отверстий;
4. Область ввода параметров стилей отверстий и отображения результатов расчета – панель «Свойства».

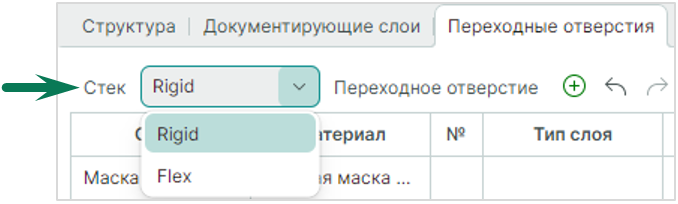

Выбор стека осуществляется из выпадающего меню «Стек» в случае, если во вкладке «Структура» определены два и более стека платы, например, для гибко-жестких печатных плат. По умолчанию выбирается первый стек во вкладке «Структура», см. Рис. 3.

Описание инструментов вкладки «Переходные отверстия» представлено в Табл. 1.
Таблица 1 Панель инструментов вкладки «Переходные отверстия»

Вид	Название	Описание
	Добавить переходное отверстие	Кнопка находится в активном состоянии. Нажатие на кнопку добавляет новый стиль переходных отверстий.
	Сдвинуть влево	Кнопка становится активной при выборе второго и последующих стилей переходных отверстий.
	Сдвинуть вправо	Кнопка становится активной при выборе предпоследнего и предыдущих стилей переходных отверстий.
	Отменить действие	Кнопка становится активной после выполнения какого-либо действия. Нажатие на кнопку отменяет последнее действие.
	Выполнить вновь	Кнопка становится активной после применения команды «Отменить действие». Нажатие на кнопку повторяет отмененное действие.
