Свойства переходных отверстий

По умолчанию на вкладке уже создан один стиль сквозных переходных отверстий для первого используемого стека, настройка параметров стиля по умолчанию и всех последующих стилей переходных отверстий осуществляется в панели «Свойства».
Выберите стиль ПО в области просмотра и в панели «Свойства» отобразятся его текущие параметры. Выбранный стиль ПО будет отображаться более ярким цветом, см. Рис. 1.

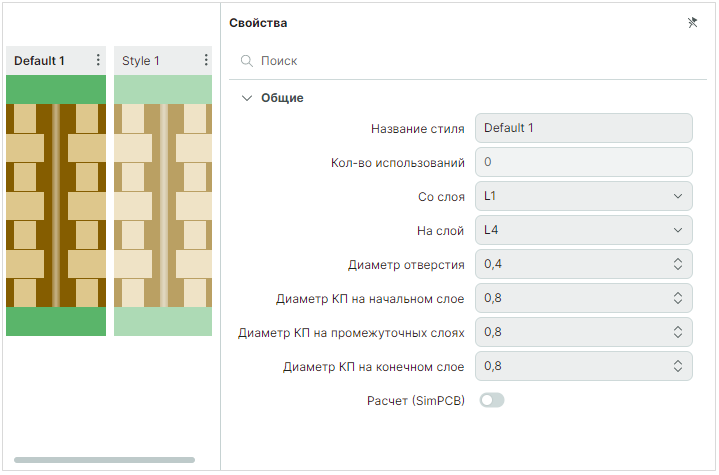

Рис. 1 Свойства стиля ПО
Рис. 1 Свойства стиля ПО

Группа «Общие»:

  • Название стиля – ввод имени, под которым в проекте будет использоваться данный стиль переходных отверстий. Созданный по умолчанию стиль имеет имя «Default 1», последующим создаваемым стилям будут присваиваться имена по шаблону «Style N», где N – порядковый номер.
  • Кол-во использований – отображение количества размещенных переходных отверстий в проекте печатной платы. Поле является нередактируемым.
  • Со слоя – слой, с которого осуществляется переход. Выбор стартового слоя осуществляется с помощью выпадающего списка. Нижний проводящий слой в списке отсутствует. По умолчанию выбран верхний слой.
  • На слой – слой, на который осуществляется переход. Выбор конечного слоя осуществляется с помощью выпадающего списка. Верхний проводящий слой в списке отсутствует. По умолчанию выбран нижний слой.
  • Диаметр отверстия – ввод значения диаметра переходного отверстия.
  • Диаметр КП – ввод значений внешнего диаметра контактных площадок переходного отверстия на всех слоях одновременно. Значение  внешнего диаметра контактной площадки не должно быть меньше значения диаметра переходного отверстия.

Примечание! При отсутствии лицензии Системы анализа целостности сигналов SimPCB указание индивидуальных значений внешнего диаметра контактных площадок для каждого слоя недоступно.Диаметр контактных площадок переходных отверстий определяется на (Рис. 2):
- начальном слое;
- всех промежуточных слоях одновременно;
- конечном слое.

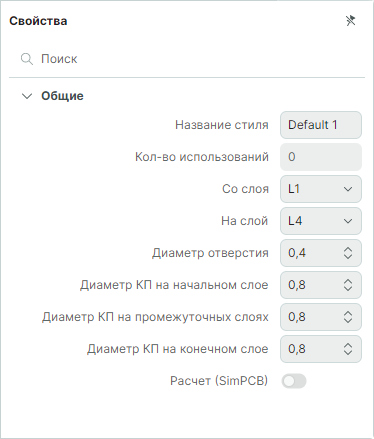

Рис. 2 Диаметр КП
Рис. 2 Диаметр КП

Для указания индивидуальных значений внешнего диаметра контактных площадок для каждого слоя в структуре платы раскройте выпадающий список «Диаметр КП» и введите необходимые значения. При этом поле «Диаметр КП» становится нередактируемым и отображает значения диаметров от первого до последнего слоя в структуре, см. Рис. 3.

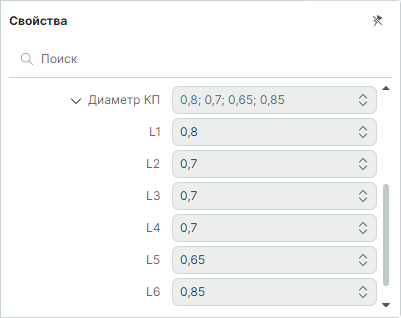

Рис. 3 Диаметр КП на разных слоях
Рис. 3 Диаметр КП на разных слоях

Примечание! Доступ к расчету электрических параметров переходных отверстий возможен при приобретении отдельной лицензии Системы анализа целостности сигналов SimPCB.

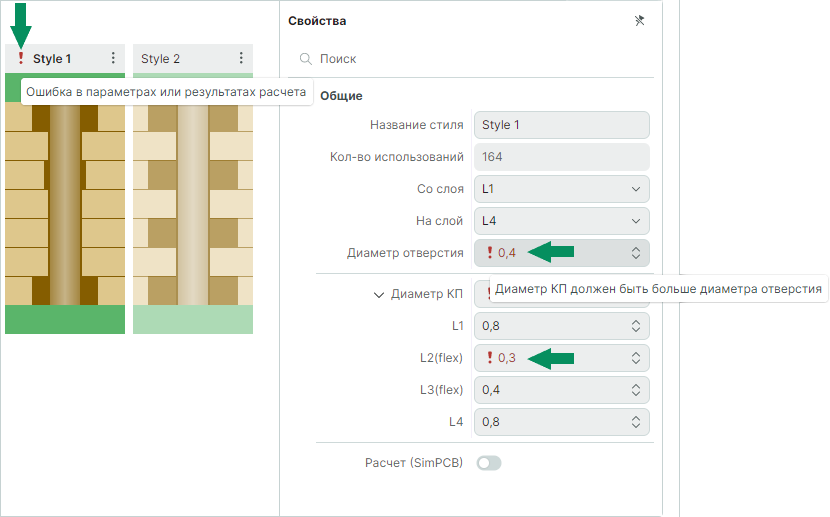

Если в параметрах стиля переходных отверстий допущены ошибки, то некорректный стиль и параметры, в которых выявлены несоответствия будут обозначены предупреждающим символом , см. Рис. 4.

Рис. 4 Некорректные параметры ПО
Рис. 4 Некорректные параметры ПО
