Работа со стилями переходных отверстий¶
В ходе работы со стилями переходных отверстий доступны следующие операции:
- создание нового стиля ПО;
- дублирование стиля ПО;
- удаление стиля ПО.
Для создания нового стиля переходных отверстий:
1. Выберите стек, для которого будет создан стиль ПО;
2. Нажмите на кнопку
«Добавить переходное отверстие» на панели инструментов;
3. Настройте параметры созданного стиля в панели «Свойства», подробнее см. Свойства переходных отверстий и Расчет электрических свойств переходных отверстий.
Дублирование стиля переходных отверстий позволяет создать точную копию выбранного стиля с новым именем. Для этого:
1. Выберите нужный стиль переходных отверстий;
2. Нажмите на кнопку

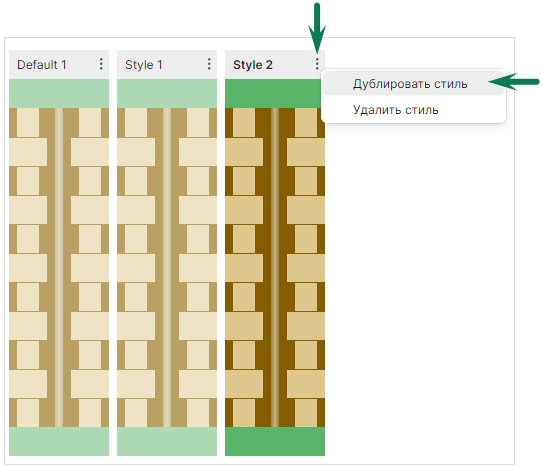

напротив наименования стиля и выберите команду «Дублировать стиль», см. Рис. 1.
Для удаления стиля переходных отверстий:
1. Выберите нужный стиль переходных отверстий;

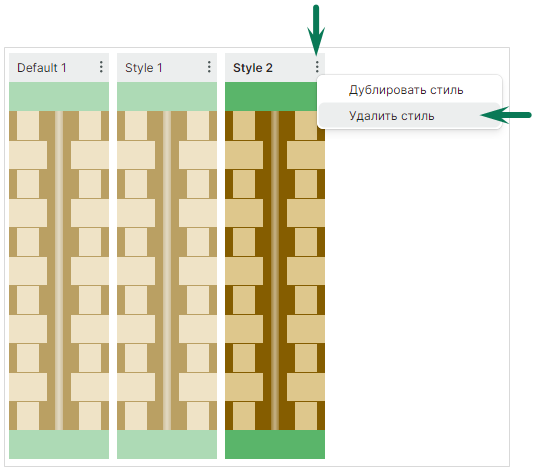

2. Нажмите на кнопку напротив наименования стиля и выберите команду «Удалить стиль», см. Рис. 2.
Удаление стиля переходных отверстий, которые не задействованы в проекте печатной платы, будет произведено незамедлительно.

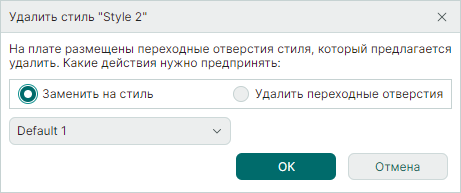

Если переходные отверстия выбранного стиля используются в проекте печатной платы, после применения команды «Удалить стиль» в диалоговом окне следует выбрать действия, которые нужно выполнить (Рис. 3):
- для замены стиля переходных отверстий установите флаг в чек-бокс «Заменить на стиль», выберите подходящий стиль из выпадающего меню ниже, нажмите «ОК»;
- для удаления переходных отверстий выбранного стиля установите флаг в чек-бокс «Удалить переходные отверстия», нажмите «ОК»;
- для отмены операции удаления стиля нажмите «Отмена».
