Расчет электрических свойств переходных отверстий

Расчет электрических свойств переходных отверстий выполняется после определения общих свойств стиля ПО и параметров расчета:
1. Внесите необходимые данные в группу свойств «Общие» панели «Свойства», подробнее см. Свойства переходных отверстий;
2. Включите отображение группы свойств «Параметры расчета» с помощью переключателя «Расчет (SimPCB)», см. Рис. 1.

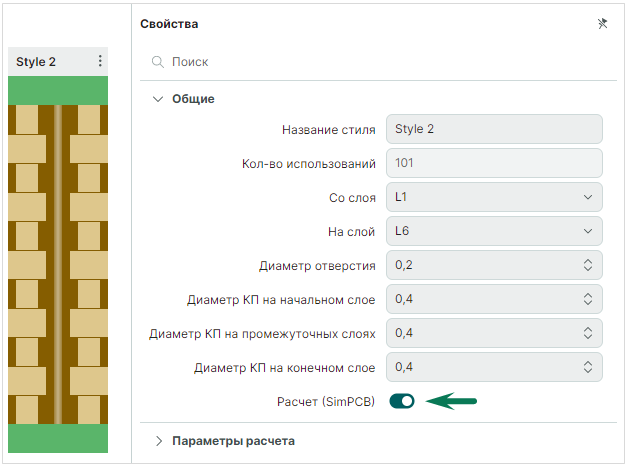

Рис. 1 Активация расчета электрических свойств

3. Заполните данные для расчета в группе свойств «Параметры расчета» (Рис. 2):

• Маска сверху/Маска снизу – чек-боксы доступны, если в структуре платы существуют соответствующие слои и выбранный стиль ПО соединяет внешний слой с другим внешним или внутренним слоем. По умолчанию флаги установлены.
• Толщина меди в отверстии – ввод значения толщины медного слоя в переходных отверстиях стиля.
• Опорный слой – выбор опорных слоев для переходных отверстий выбранного стиля.

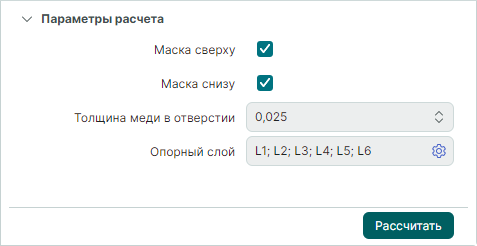

Рис. 2 Параметры расчета

Выбор опорных слоев и величины антипада, т.е. величины зазора между контактной площадкой переходного отверстия и областью металлизации опорного слоя, производится в отдельном диалоговом окне. Для перехода в окно «Выбор опорного слоя и антипада» нажмите кнопку в правой части поля «Опорный слой», см. Рис. 3.

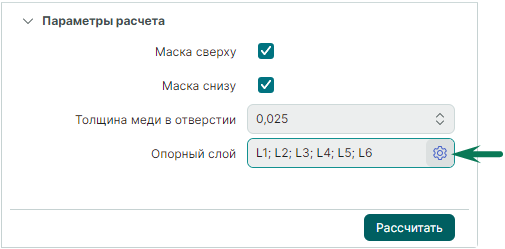

Рис. 3 Вызов окна «Выбор опорного слоя и антипада»

В столбце «Слой» выберите опорные слои, установив флаги в чек-боксы, по умолчанию выбраны все слои ПО. Для осуществления расчета доложен быть выбран как минимум один опорный слой.
В столбце «Диаметр антипада» введите значение зазора между КП переходного отверстия и областью металлизации для выбранных опорных слоев. Диаметр антипада должен быть больше диаметра контактной площадки, см. Рис. 4.
Нажмите «ОК».

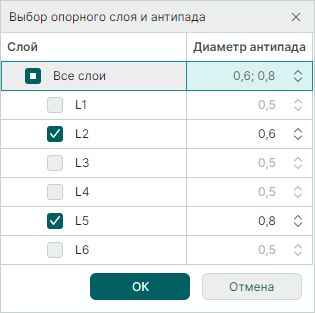

Рис. 4 Выбор опорного слоя и антипада

4. Запустите расчет электрических свойств переходных отверстий с помощью кнопки «Рассчитать», см. Рис. 5.

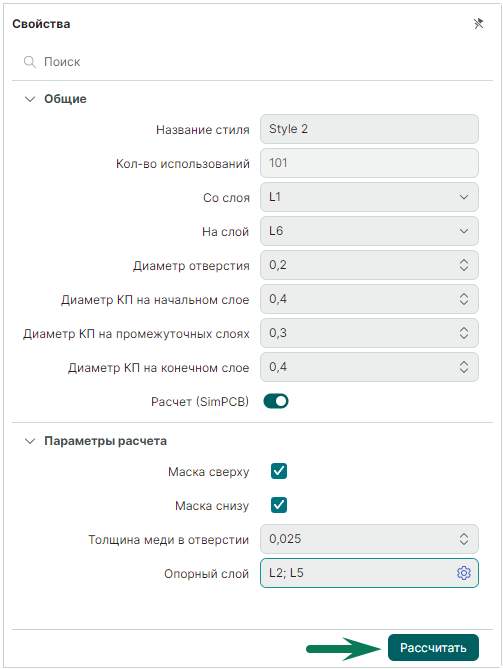

Рис. 5 Запуск расчета

5. Дождитесь окончания расчета, значения электрических свойств ПО будут представлены в группе свойств «Результаты» (Рис. 6):

• Zо – волновое сопротивление (Ом);
• Tpd – задержка в переходном отверстии (пс);
• C – емкость переходного отверстия (пФ);
• L – индуктивность переходного отверстия (нГн);
• Vp – скорость распространения сигнала (м/с);
• EEr – эффективная диэлектрическая проницаемость.

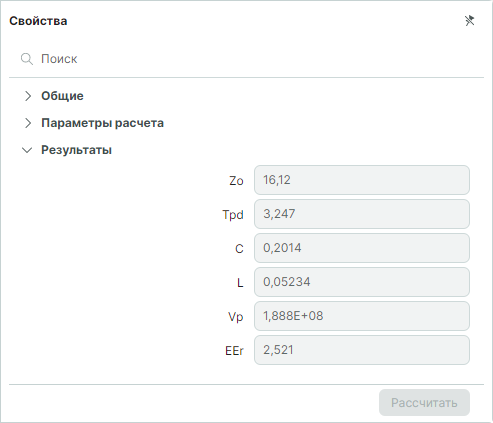

Рис. 6 Результаты расчета

При изменении свойств стиля переходных отверстий в группах «Общие» и/или «Параметры расчета» результаты расчета теряют свою актуальность. Группа свойств «Результаты расчета» будет обозначена предупреждающим символом , см. Рис. 7.
Запустите расчет повторно с помощью кнопки «Рассчитать».

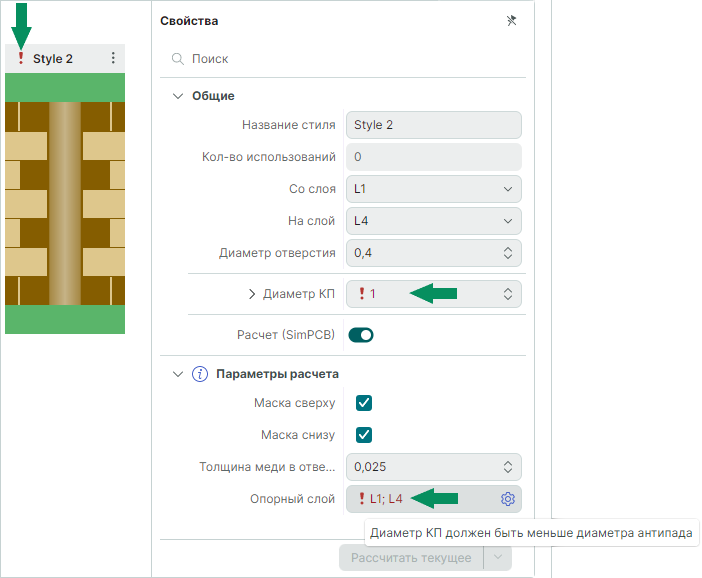

Рис. 7 Изменение входных параметров
