Экспорт графиков

Модуль SimOne предоставляет возможность экспортировать графики в форматах:

  • Текстовые файлы (*.txt);
  • Файлы CSV (*.csv);
  • Файлы Maple (*.mw);
  • Файлы MatLab (*.m);
  • PWL-файлы (*.pwl);
  • Звуковые файлы WAV (*.wav);
  • Файлы TouchStone (*.snp);
  • Freq-файлы (*.frq).

Примечание! Графики сохраняются в файлы форматов TouchStone (.snp) и Freq (.frq) после проведения моделирования «Частотный анализ».

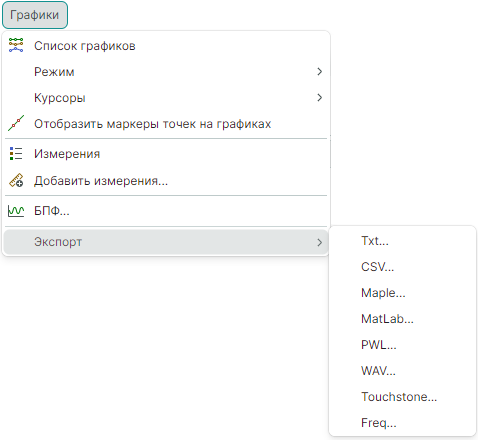

Переход к экспорту осуществляется командой главного меню «Графики» → «Экспорт...», см. Рис. 1.

Рис. 1 Переход к экспорту графиков
Рис. 1 Переход к экспорту графиков

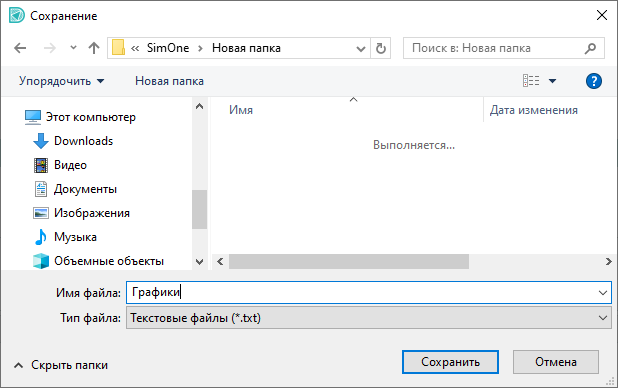

В окне проводника укажите расположение файла экспорта и его имя, см. Рис. 2.

Рис. 2 Выбор расположения и имени экспортируемого файла
Рис. 2 Выбор расположения и имени экспортируемого файла

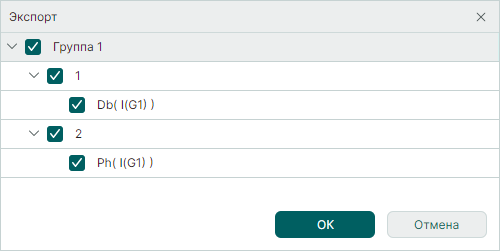

В окне «Экспорт» выберите необходимые для экспорта графики с помощью установки/снятия флагов в чек-боксах напротив наименований и нажмите «ОК», см. Рис. 3.

Рис. 3 Выбор графиков для экспорта
Рис. 3 Выбор графиков для экспорта

Примечание! В один файл формата кусочно-линейного сигнала (*.pwl) может быть экспортирован только один график.

При экспорте графика в звуковой файл формата WAV появляется дополнительное окно, в котором можно выбрать настройки сохранения, см. Рис. 4.

Рис. 4 Окно настроек сохранения в звуковой файл
Рис. 4 Окно настроек сохранения в звуковой файл

По завершении экспорта будет отображено информационное сообщение, см. Рис. 5.

Рис. 5 Информационное окно об успешном экспорте графиков
Рис. 5 Информационное окно об успешном экспорте графиков

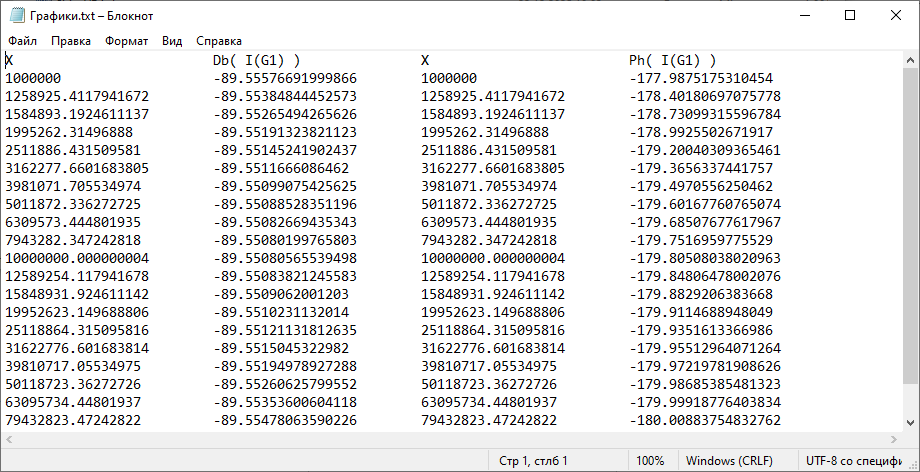

Пример файла с данными экспортированных графиков представлен на Рис. 6.

Рис. 6 Пример файла формата *.txt
Рис. 6 Пример файла формата *.txt

Примечание! Проверку экспортированных данных для файлов .txt  можно произвести визуально.Для этого:
- примените команду «Графики» → «Отобразить маркеры точек на графиках»;
- увеличьте выбранный участок графика;
- откройте полученный после экспорта текстовый файл;
- произведите сравнение выборочных точек.
Проверка данных для файлов Matlab (.m), Maple (.mw), TouchStone (.snp), Freq (.frq) не предусмотрена. Проверка данных для звуковых файлов (.wav) и PWL-файлов (*.pwl) возможна с помощью использования в качестве сигнала источника напряжения или тока.
- для источника напряжения или тока примените команду «Задать сигнал»;
- выберите файл, полученный при экспорте, как файл сигнала.
