Размещение многосекционных компонентов на схеме

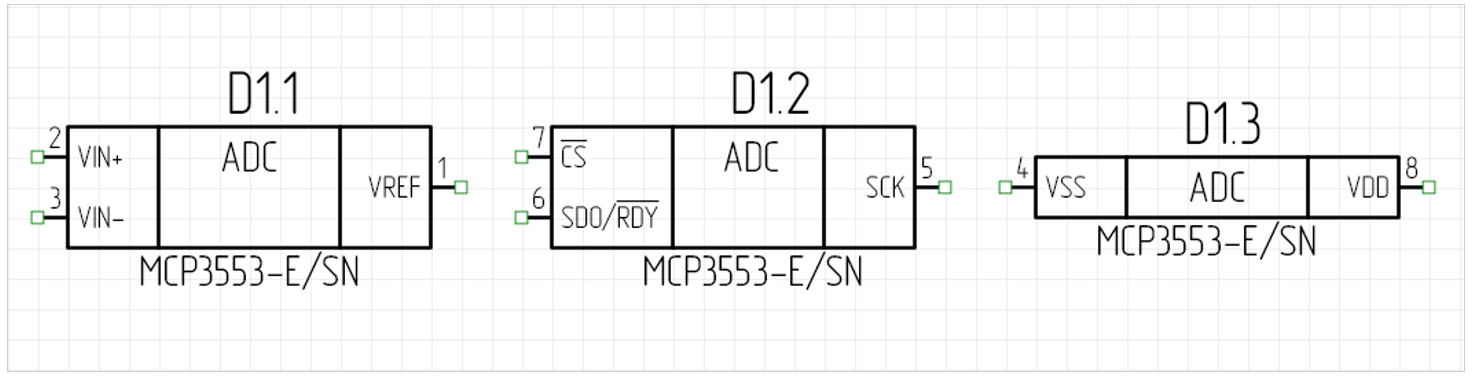

Если компонент состоит из нескольких секций, то при размещении УГО радиодеталей на схеме секции будут размещаться в порядке возрастания нумерации, см. Рис. 1.

Рис. 1 Размещение многосекционного компонента

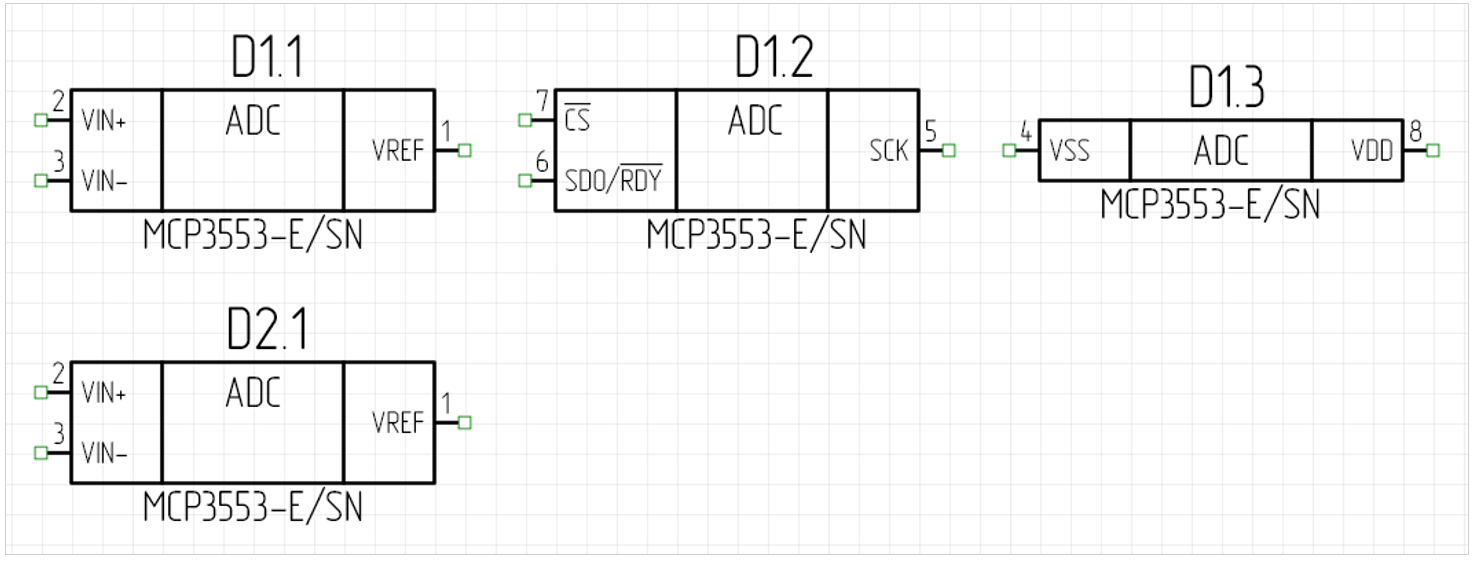

После того как будут размещены все секции из состава одного экземпляра радиодетали или инструмент размещения радиодетали на схеме будет сброшен и вызван заново, на схеме будут располагаться секции последующего экземпляра радиодетали, см. Рис. 2.

Рис. 2 Размещение последующего экземпляра радиодетали

Примечание! Если на схеме размещено несколько радиодеталей многосекционных компонентов, то перенумерация секций может быть выполнена только в пределах экземпляра радиодетали. То есть запрещается, чтобы секции одной радиодетали стали секциями другой радиодетали. Например, секция D3.2, может быть переименована только в D3.X, но не может быть переименована в DX.2.

Пример! Если при первом размещении на схеме были размещены D1.1 и D1.2, при втором – D2.1 и т.д., то секция D1.3 осталась неразмещенной. Неразмещенные секции радиодеталей доступны для просмотра с помощью панели «Менеджер проекта».
