Учет регионов при трассировке и редактировании диффпар¶

При трассировке дифференциальных пар используются значения номинальной ширины треков и номинального диффпарного зазора между треками.
Для изменения ширины и/или зазора диффпары в режиме активного инструмента «Разместить диффпару» или при редактировании уже размещенной диффпары могут быть использованы регионы изменения правил.

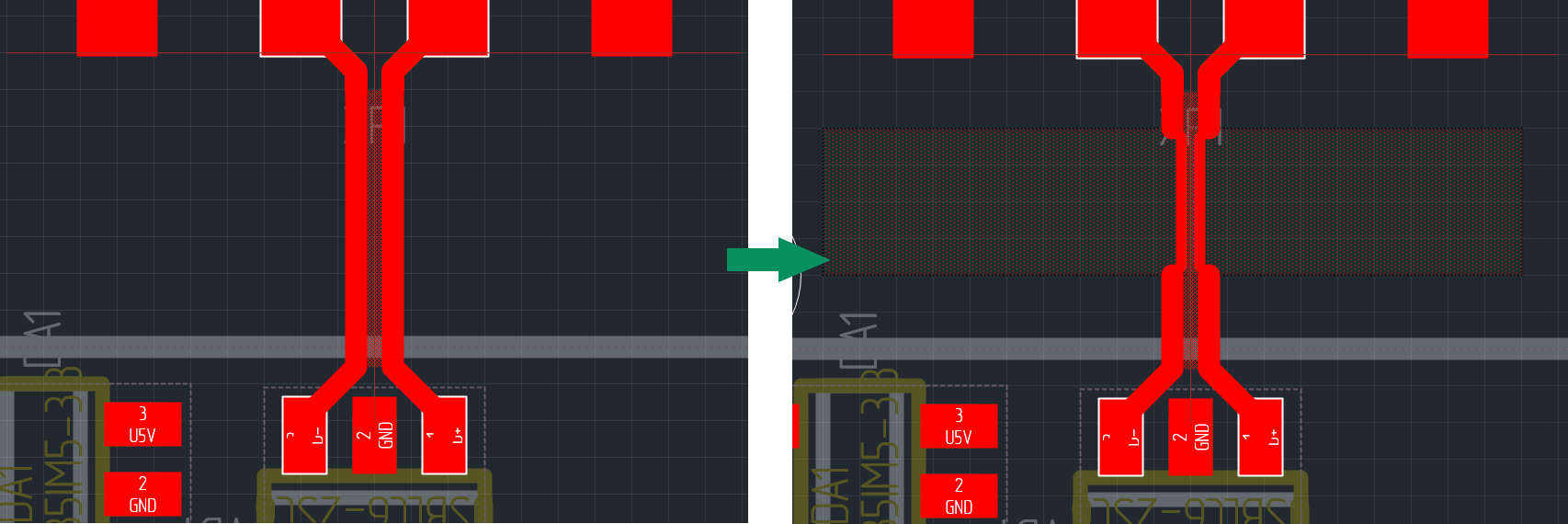

При пересечении границ региона, для которого в правилах установлены отличные значения параметров, происходит автоматическое изменение ширины треков и/или зазора, см. Рис. 1.

Настройка правил региона выполняется в редакторе правил с обязательным указанием области действия правила – региона или регионов. Подробнее о работе с правилами см. Редактор правил.
