Выводы УГО и контакты компонента¶
Выводы УГО должны быть сопоставлены с контактами посадочного места компонента.
Описание контактов компонента приведено в разделе Контакты.
В системе создан механизм автоматического создания контактов при размещении выводов в редакторе УГО и сопоставления при совпадении номеров выводов с номера контактных площадок посадочного места.
Важно! Для автоматического создания контактов необходимо обеспечить совпадении номеров выводов с номера контактных площадок посадочного места.
Размещение выводов осуществляется с помощью инструмента «Разместить вывод», который обозначен символом
и расположен:
- на встроенной панели редактора;
- на панели инструментов «Схема»;
- в главном меню «Разместить» → «Вывод»;
- в контекстном меню «Инструменты» → «Разместить вывод».

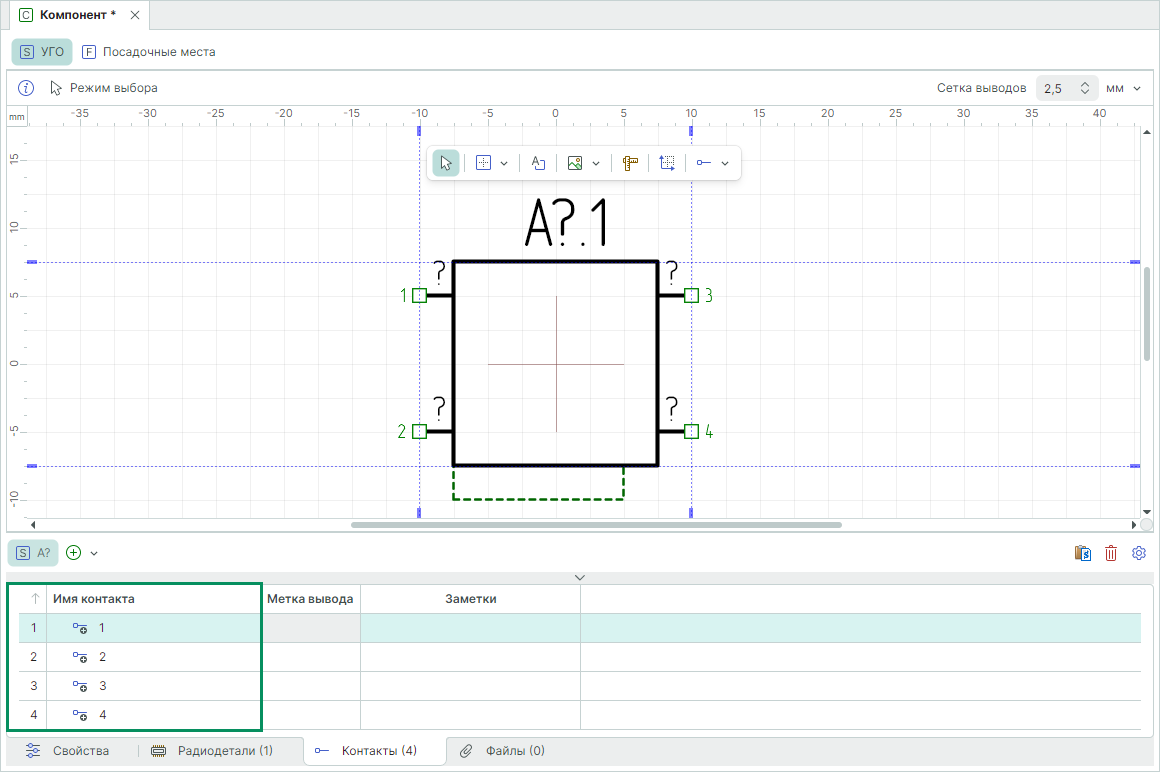

При размещении вывода автоматически создается новый контакт компонента, который отображается в столбце «Контакты» → «Имя контакта», см. Рис. 1.
