Создание горизонтальной размерной линии от общей базы с общей размерной линией

Для размещения горизонтальной размерной линии от общей базы с общей размерной линией:
1. Убедитесь, что слой, на котором доступно размещение размерных линий, активен.
2. На панели «Размерные линии» или в разделе «Размерные линии» контекстного меню выберите тип линии – горизонтальную размерную линию от общей базы с общей размерной линией.

Примечание! Для более точного позиционирования линии рекомендуется включать привязку к сетке и объектную привязку.

3. Выберите и зафиксируйте точку размещения первой выносной линии.
4. Перемещайте курсор, определяя точки размещения второй и последующих необходимых выносных линий, фиксируйте кликом левой кнопки мыши.
5. Нажмите клавишу «Enter», при этом точки размещения выносных линий зафиксируются, но сохранится возможность изменять длину и направление выносных линий, см. Рис. 1.

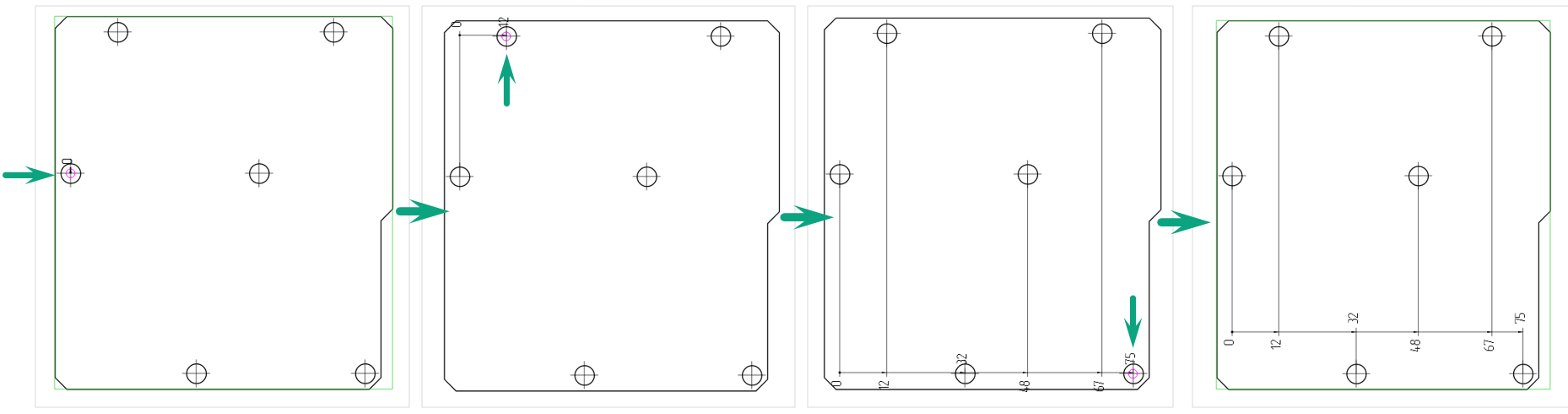

Рис. 1 Размещение горизонтальной размерной линии от общей базы с общей размерной линией

6. Установите длину и направление выносных линий, перемещая курсор. Возможный вид размерной линии будет отображаться на экране, см. Рис. 2.

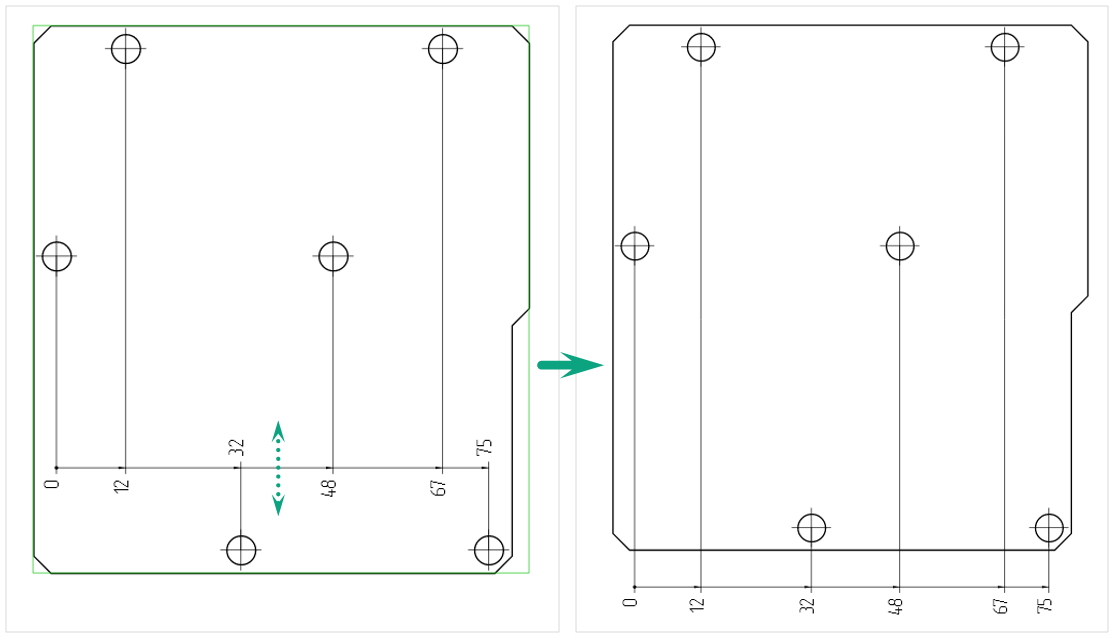

Рис. 2 Определение длины и направления выносных линий

7. Размещение линии можно отменить, для этого нажмите клавишу «Escape» или вызовите контекстное меню и выберите «Отменить», см. Рис. 3.

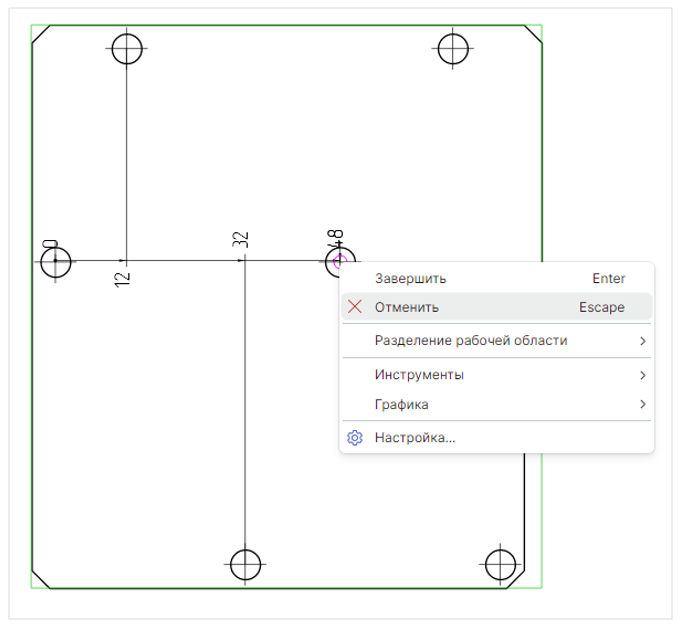

Рис. 3 Отмена размещения размерной линии

8. Чтобы зафиксировать требуемую длину и направление выносных линий, нажмите клавишу «Enter» или кликните левой кнопкой мыши.
   Точки редактирования расположены на каждой выносной линии и по центру общей размерной линии, см. Рис. 4.

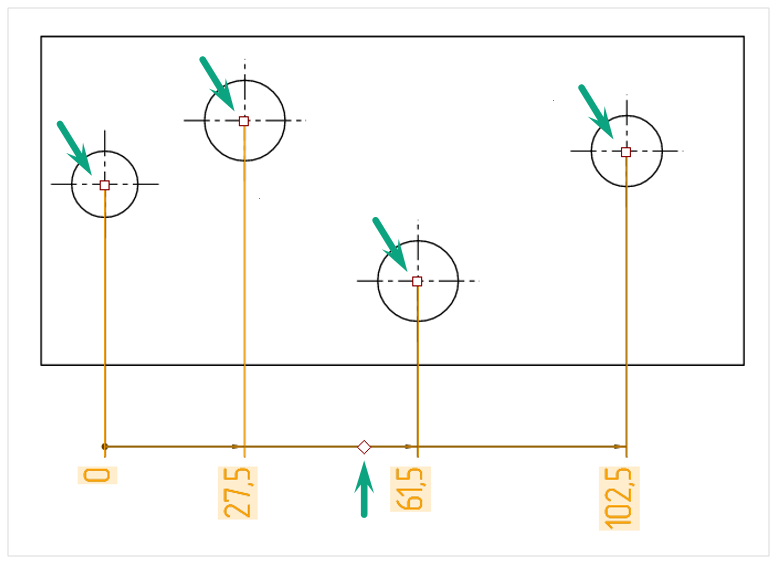

Рис. 4 Точки редактирования

После размещения горизонтальной размерной линии от общей базы с общей размерной линией инструмент остается активным.
Если для размещения размерного числа над размерной линией недостаточно места, оно может быть размещено на полке.

Размещение текста на размерной полке производится следующим образом (Рис. 5):
1. Выберите размерное число;
2. Перенесите в нужное место с помощью точки редактирования в форме квадрата;
3. Полка будет образована автоматически, когда размерное число будет перенесено на расстояние большее, чем размер текста.

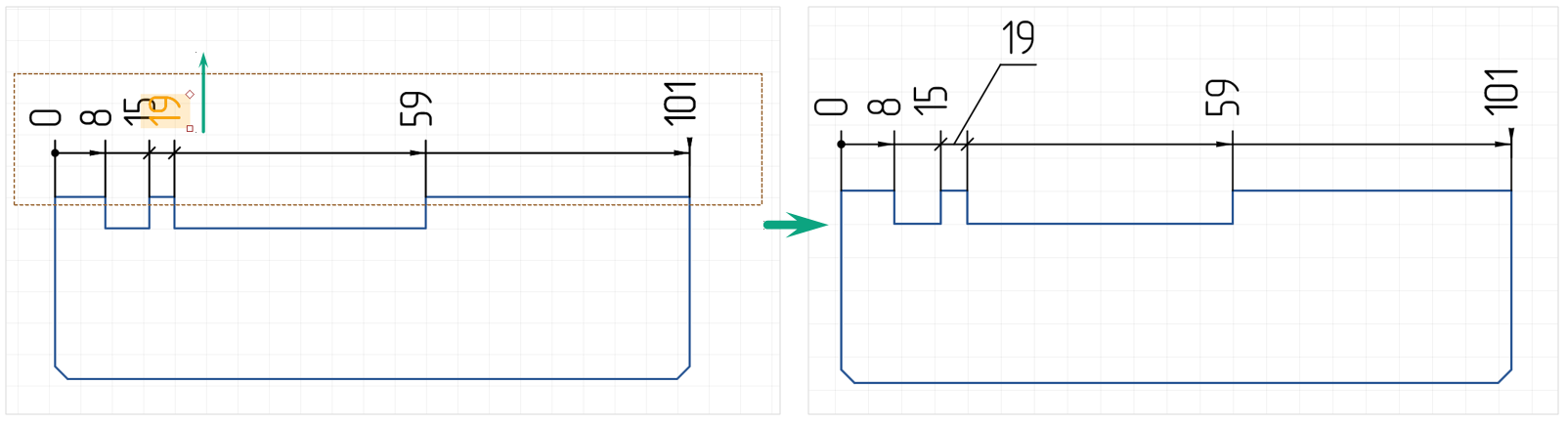

Рис. 5 Размещение текста на размерной полке

Изменение положения полки осуществляется также с помощью точки редактирования текста в форме квадрата, см. Рис. 6.

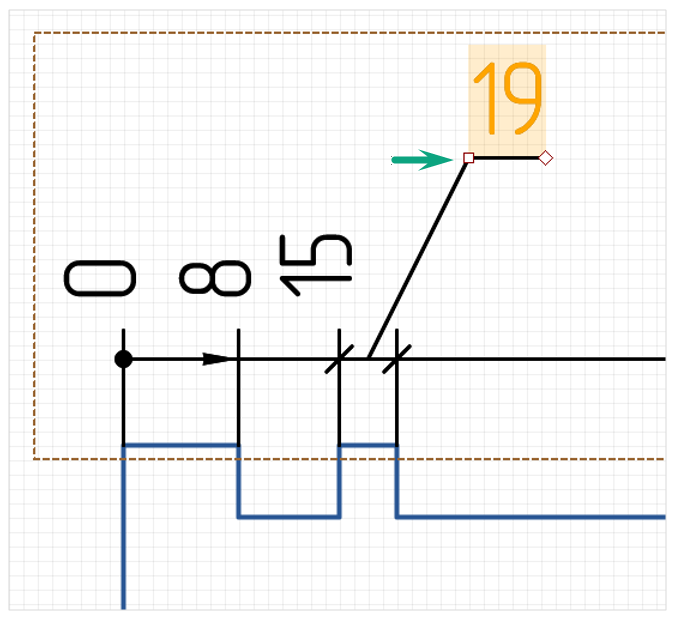

Рис. 6 Изменение положения полки
