Трассировка пучка треков (по эскизу)

При выборе пункта в контекстном меню «Трассировка пучка треков (по эскизу)» реализуется упрощенный сценарий запуска трассировки пучка треков по эскизу.
Данный пункт становится активным при наличии выделенных линий соединений.
1. Выделите линии соединений, которые хотите страссировать пучком.

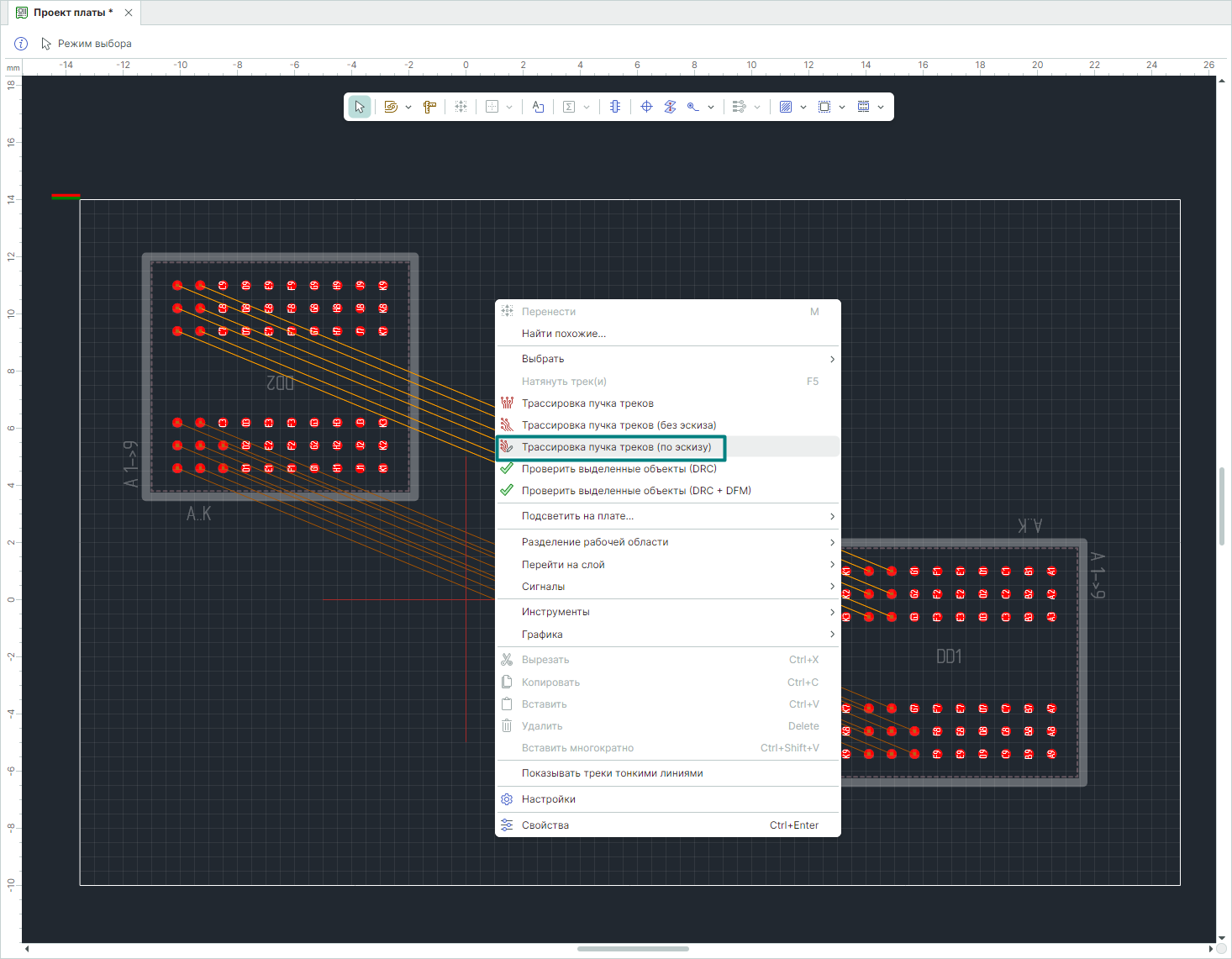

2. Вызовите контекстное меню и выберите пункт «Трассировка пучка треков (по эскизу)», см. Рис. 1.

Рис. 1 Запуск трассировки пучка треков по эскизу
Рис. 1 Запуск трассировки пучка треков по эскизу
  1. Для построения эскиза маршрута в виде свободной линии нажмите левую кнопку мыши и перемещайте курсор по нужной траектории, удерживая кнопку мыши зажатой. Путь курсора будет преобразован в линию эскиза, см. Рис. 2.

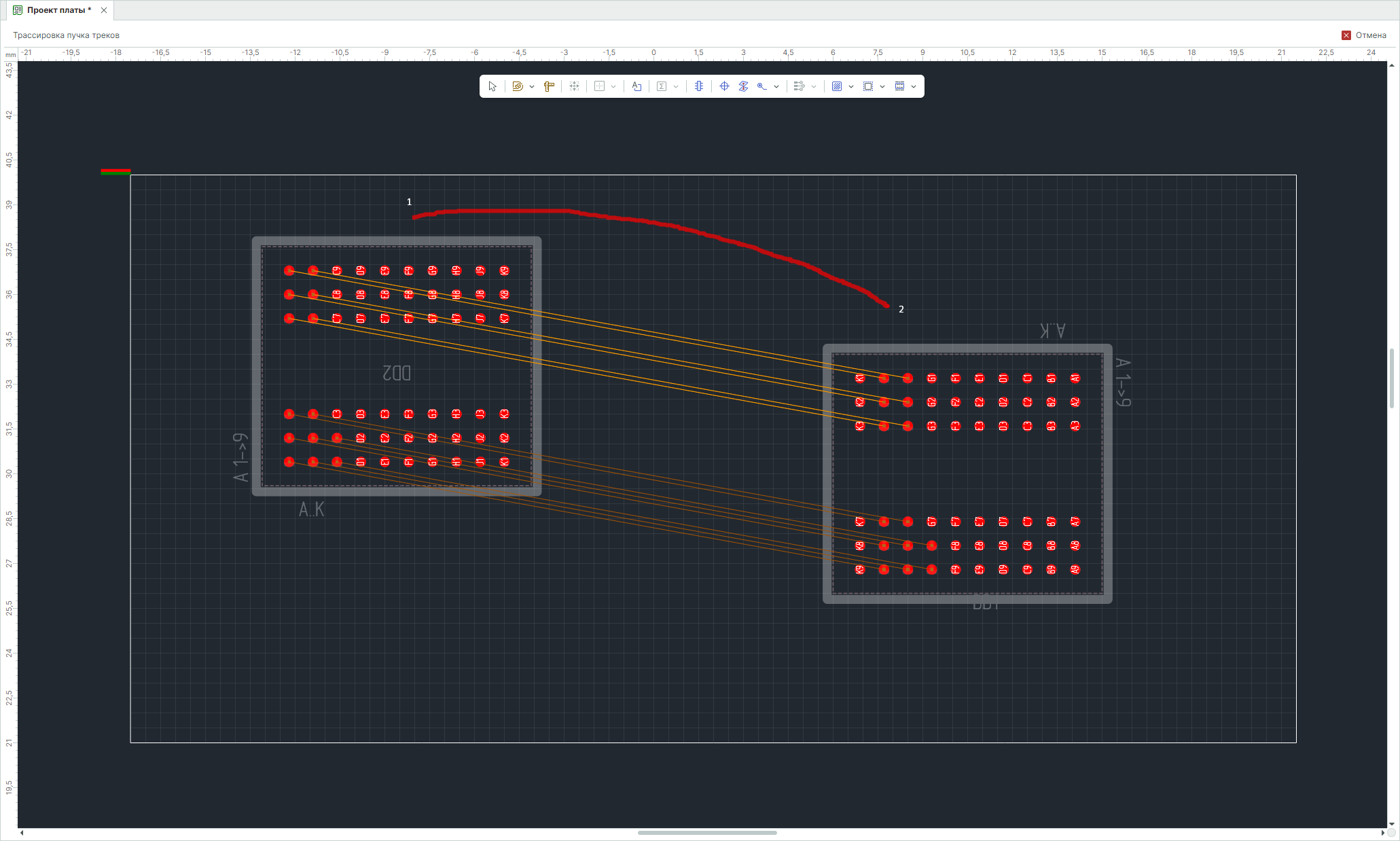

Рис. 2 Создание эскиза маршрута в виде свободной линии
Рис. 2 Создание эскиза маршрута в виде свободной линии
  1. При отпускании кнопки мыши автоматически стартует трассировка. Дождитесь окончания процесса трассировки, см. Рис. 3.

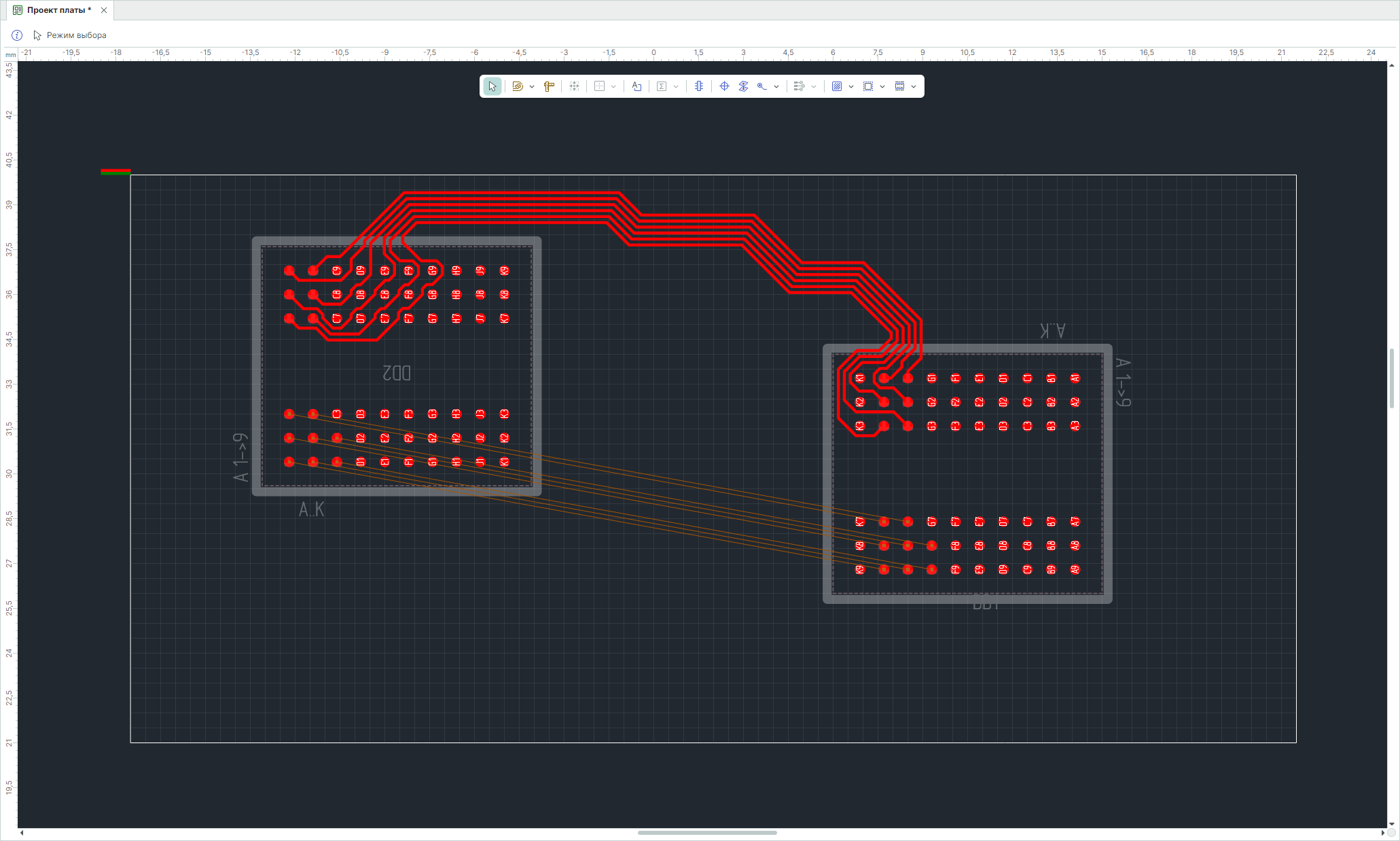

Рис. 3 Результат запуска трассировки пучка треков по эскизу
Рис. 3 Результат запуска трассировки пучка треков по эскизу

По окончании трассировки происходит автоматический выход из инструмента «Трассировка пучка треков».
