Трассировка пучка треков (без эскиза)

При выборе пункта в контекстном меню «Трассировка пучка треков (без эскиза)» реализуется упрощенный сценарий запуска трассировки пучка треков без эскиза.
Данный пункт становится активным при наличии выделенных линий соединений.
1. Выделите линии соединений, которые хотите страссировать пучком.
2. Вызовите контекстное меню и выберите пункт «Трассировка пучка треков (без эскиза)», см. Рис. 1.

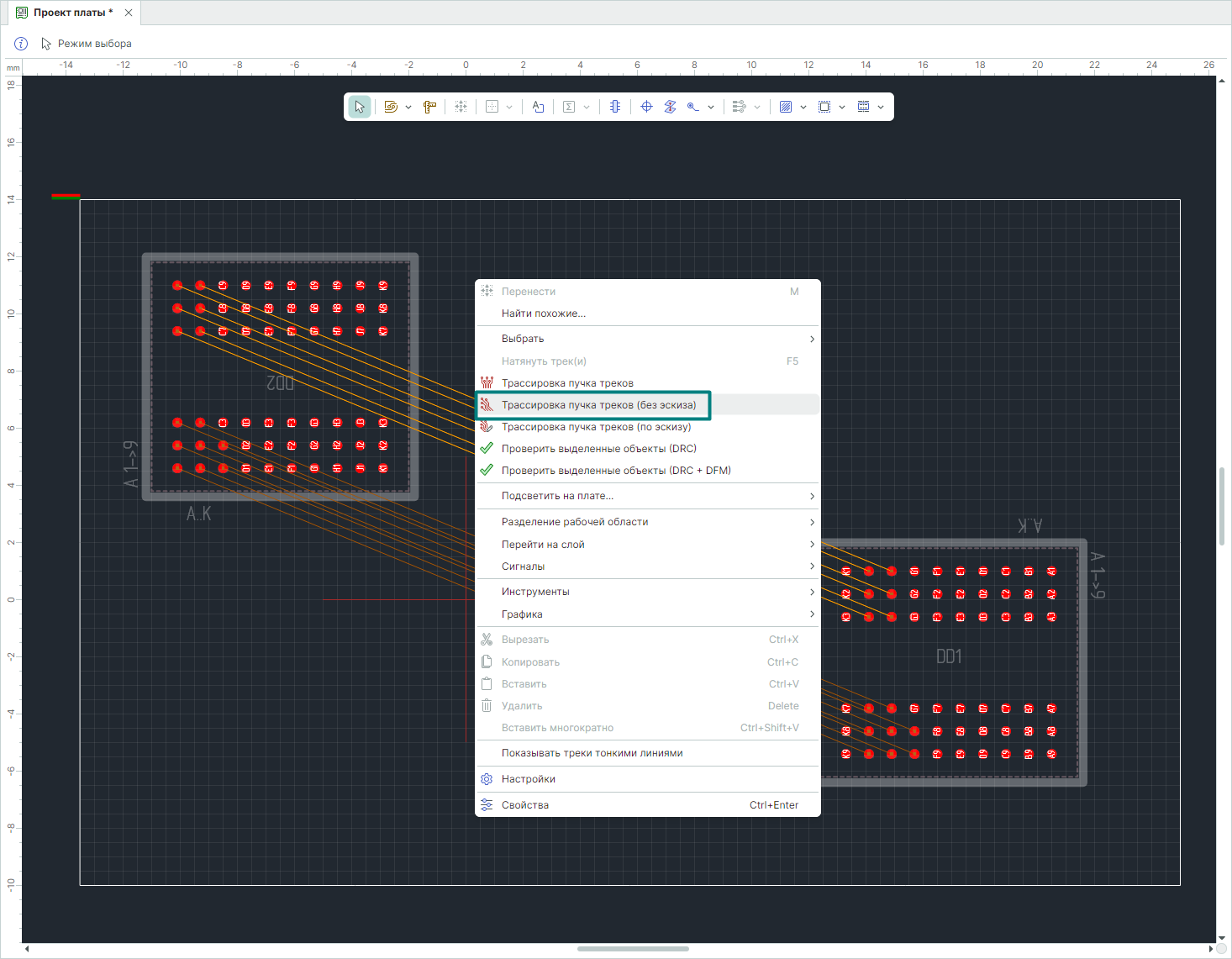

Рис. 1 Запуск трассировки пучка треков без эскиза
Рис. 1 Запуск трассировки пучка треков без эскиза
  1. Дождитесь окончания процесса трассировки, см. Рис. 2.

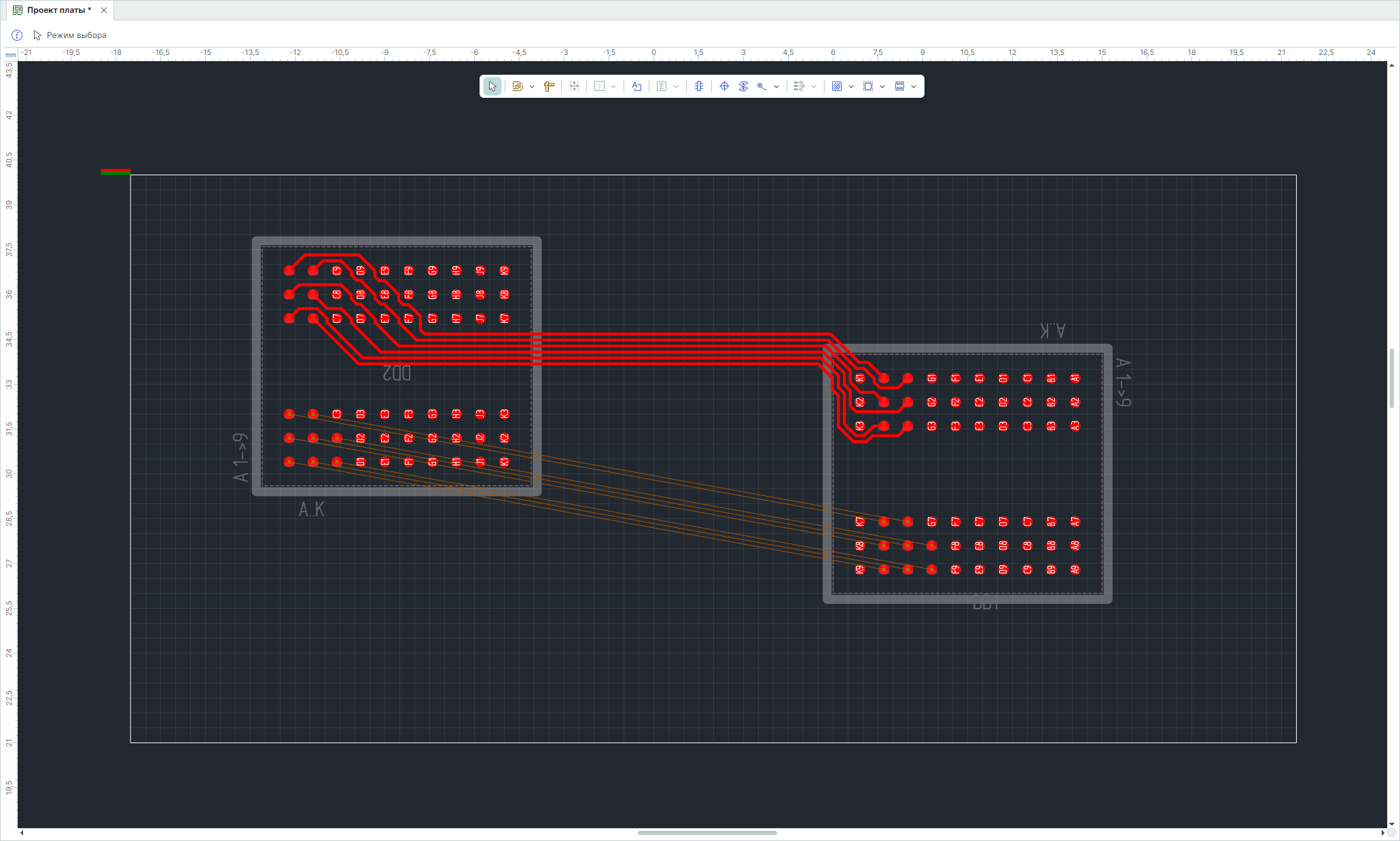

Рис. 2 Результат запуска трассировки пучка треков без эскиза
Рис. 2 Результат запуска трассировки пучка треков без эскиза

По окончании трассировки происходит автоматический выход из инструмента «Трассировка пучка треков».
