Панель «Моделирование: Подстройка параметро⻶
Режим подстройки параметров схемы является инструментом ручной настройки схемы на соответствие предъявляемым к ней требованиям.
Режим подстройки параметров схемы представляет собой интерактивный процесс, в котором пользователь вводит или изменяет значение варьируемого параметра схемы и перезапускает текущую симуляцию схемы, отображая интересующие пользователя результаты на графиках и в таблицах.
Отображение панели «Моделирование: Подстройка параметров» включается при активной вкладке с результатами моделирования с помощью главного меню «SimOne» → «Подстройка параметров», см. Рис. 1.

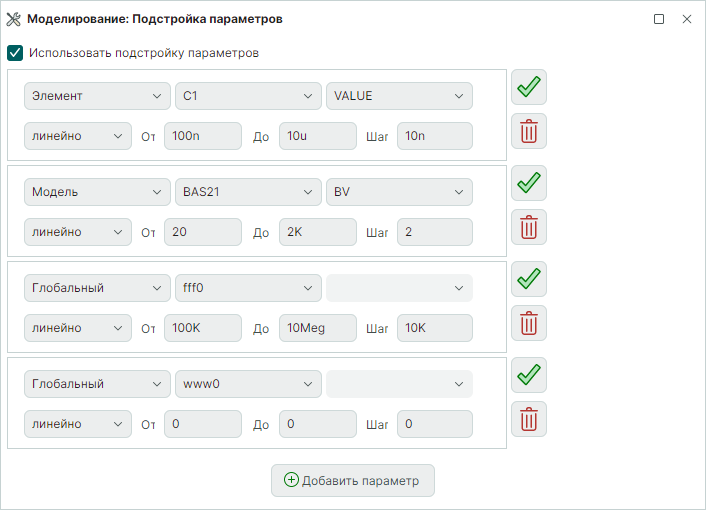

На панели «Моделирование: Подстройка параметров» отображается форма для выбора значений подстройки параметров текущей симуляции, см. Рис. 2.
В Табл. 1 описаны инструменты и поля, доступные при подстройке параметров.
Таблица 1 Описание инструментов и полей, доступных при подстройке параметров
| Наименование | Описание | Значение по умолчанию |
|---|---|---|
| Использовать подстройку параметров | Включение/Отключение режима подстройки параметров. | Выкл. |
| Параметры | ||
| Тип | Выбор компонента варьирования: - Элемент. Одиночный элемент схемы. - Модель. Параметр варьируется для тех элементов схемы с указанной моделью, для которых значение параметра не было отредактировано пользователем. Если на схеме задано значение параметра, отличное от значения по умолчанию, то по данному параметру такой элемент следует варьировать как одиночный. - Сигнал. Параметр варьируется для всех источников схемы с указанным сигналом. - Глобальный параметр. Параметр, определённый с помощью команды .PARAM. |
Элемент |
| Объект | Имя элемента, модели сигнала, глобального параметра. | - |
| Параметр | Имя варьируемого входного параметра элемента, модели, сигнала. | - |
| Режим | Линейно, декадами, октавами, списком. | линейно |
| От | Начальная граница диапазона варьирования выбранного параметра. | - |
| До | Конечная граница диапазона варьирования выбранного параметра. | - |
| Шаг | Определяет: - величину максимального шага приращения варьируемого параметра для линейного способа его изменения; - число точек на декаду (октаву) при соответствующем выборе способа изменения варьируемого параметра; - точные значения варьируемого параметра, при которых будет сделан расчёт, если указан способ его изменения – списком. |
- |
| Инструменты | ||
 |
Перезапускает симуляцию с выделенным подстроенным параметром. | - |
 |
Удаление выделенной формы параметра. | - |
 |
Добавление формы для ввода параметра. | - |
Примечание! Если глобальный параметр задан числовым значением, система автоматически подставляет предполагаемые значения начальной и конечной границ диапазона варьирования и шаг приращения. Если же значение глобального параметра – математическое выражение, то в поля «От», «До» и «Шаг» подставляются значения 0. Изменить данные значения следует вручную.
Выход из режима подстройки параметров осуществляется закрытием панели «Моделирование: Подстройка параметров».
