Создание проекта на основе данных из ODB++ (экспериментальная функциональность)

Описание значения термина «Экспериментальная функциональность» см. раздел  «Экспериментальная функциональность».

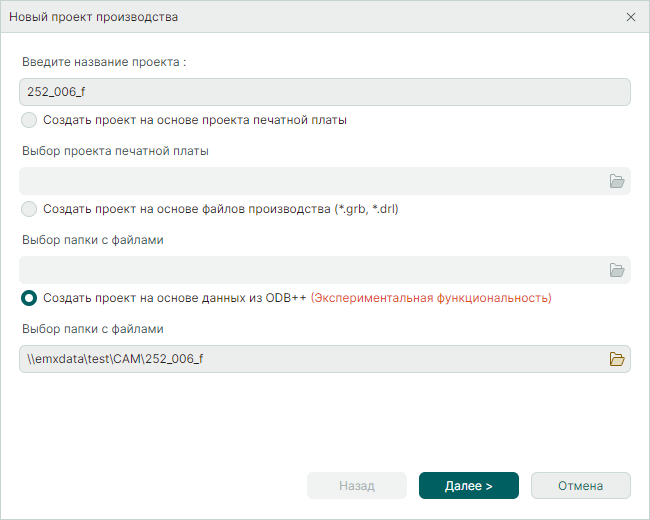

Для создания проекта на основе данных из ODB++ в окне «Новый проект производства» выберите соответствующий вариант и в поле «Выбор папки с файлами» нажмите на иконку для указания полного пути к этим файлам, см. Рис. 1.

Рис. 1 Создание проекта на основе данных из ODB++
Рис. 1 Создание проекта на основе данных из ODB++

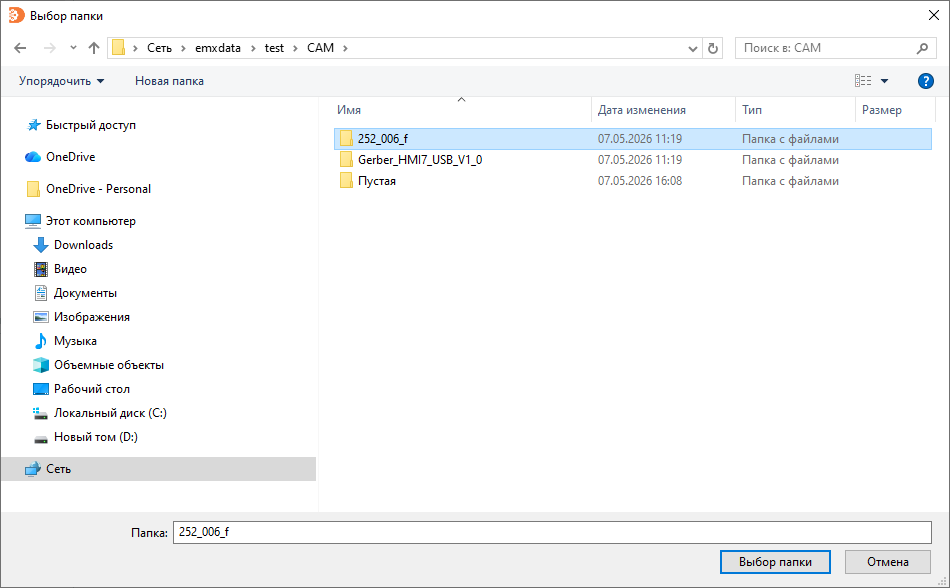

В окне проводника укажите папку, содержащую файлы производства и нажмите «Выбор папки», см. Рис. 2.

Рис. 2 Выбор папки с данными ODB++
Рис. 2 Выбор папки с данными ODB++

В окне «Новый проект производства» нажмите «Далее», см. Рис. 3.

Рис. 3 Переход к следующему этапу создания проекта
Рис. 3 Переход к следующему этапу создания проекта

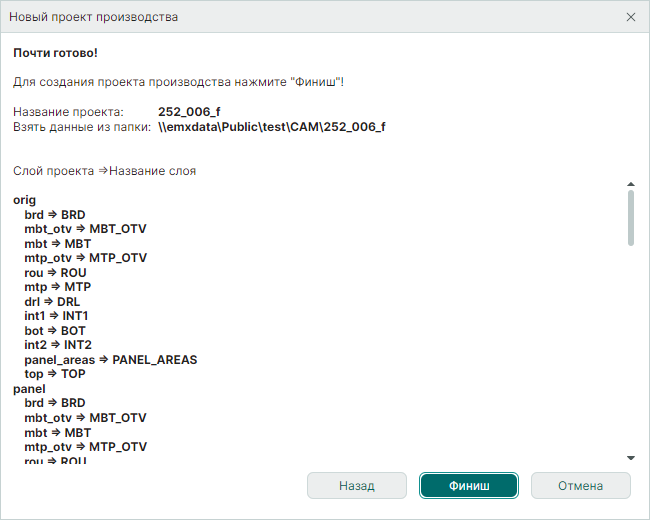

На завершающем этапе создания проекта нажмите «Финиш», см. Рис. 4.

Рис. 4 Завершение создания проекта
Рис. 4 Завершение создания проекта

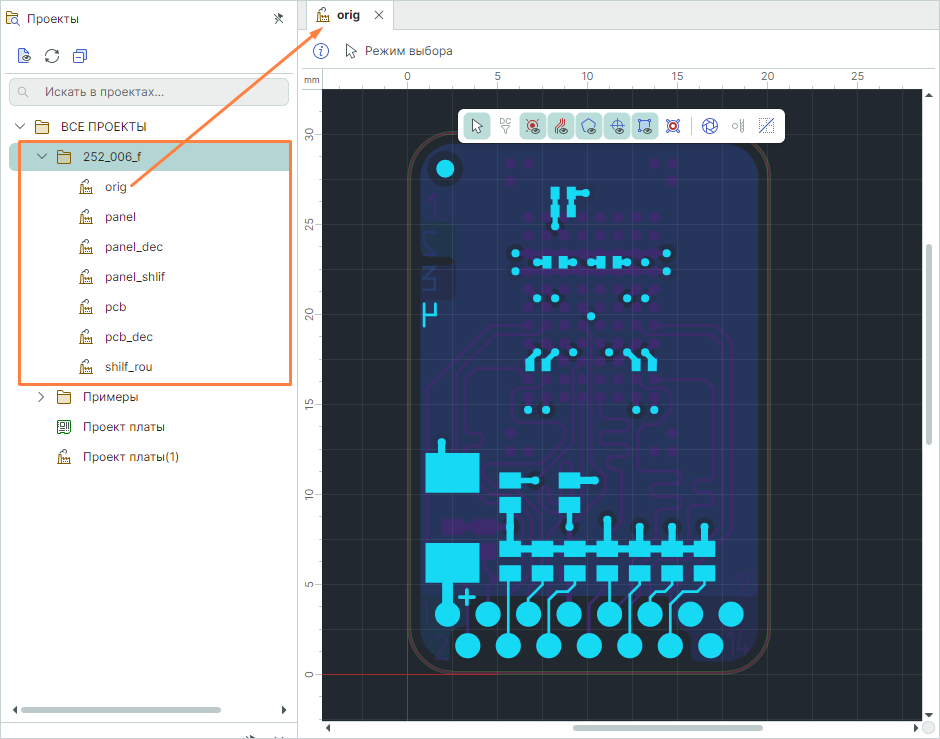

В иерархии панели «Проекты» и в рабочей области графического редактора отобразится новый проект, созданный на основе данных  из ODB++, см. Рис. 5.

Рис. 5 Окно графического редактора
Рис. 5 Окно графического редактора

Примечание! В случае если выбранная папка содержит несколько файлов производства (степов), будет открыт первый файл (степ) из этого списка.
