Редактор слоев

Работа со слоями в проекте подготовки производства осуществляется в окне редактора слоев. Переход в данный редактор происходит из главного меню программы при активном окне графического редактора проекта производства, нажмите «Настройки» → «Слои…», см. Рис. 1.

Рис. 1 Переход в редактор слоев

Далее на экране отобразится окно «Редактор слоев», см. Рис. 2.

Рис. 2 Окно «Редактор слоев»

Окно редактора содержит следующие области:
1. Настройка слоёв – область работы с гербер слоями и диэлектрическими слоями;
2. Настройка механической обработки – область работы со слоями механической обработки.

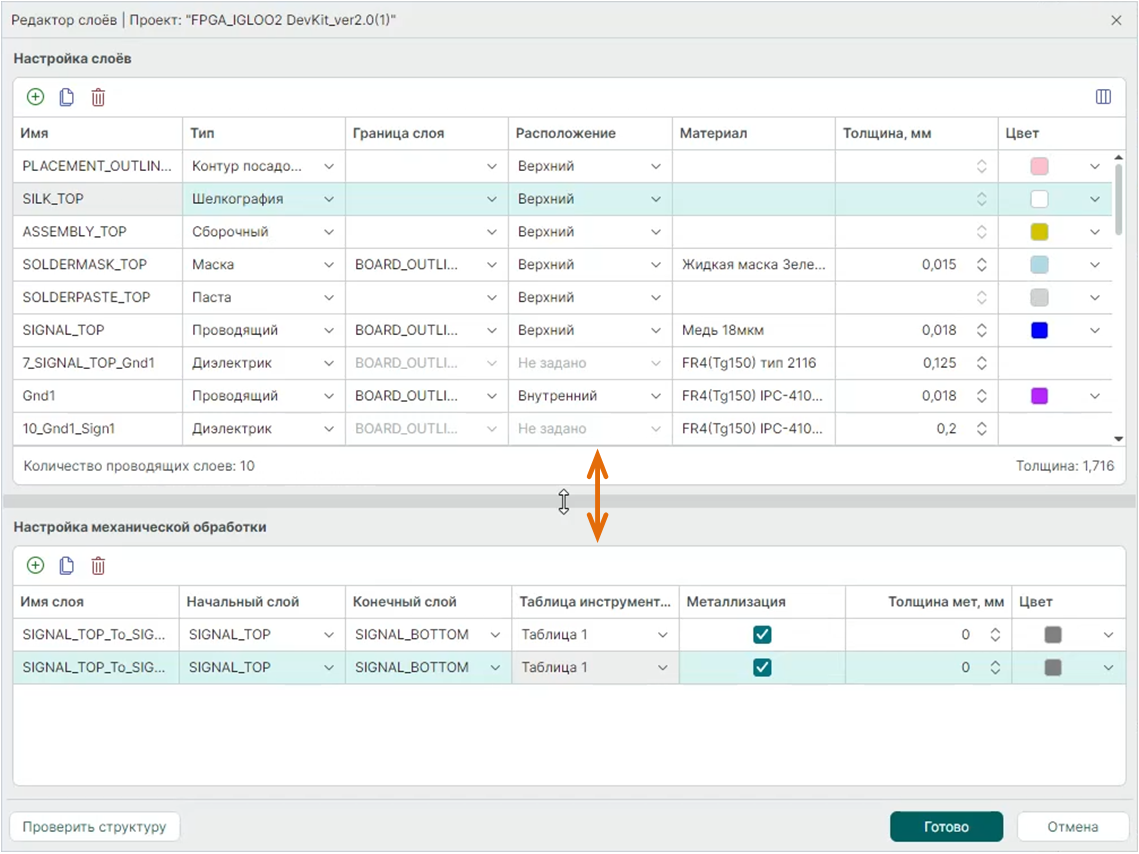

Размеры областей в окне «Редактор слоев» могут быть изменены путем перемещения разделительной полоски (сплиттера). Наведите курсор на разделительную полоску (курсор изменит свой вид) и переместите в нужное место с зажатой левой кнопкой мыши, см. Рис. 3.

Рис. 3 Изменение размеров областей
