Главное меню режима «TopoR»¶

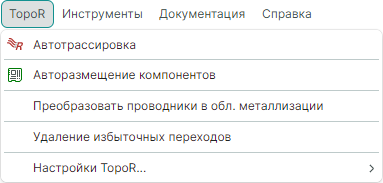

Перечень доступных функций в режиме «TopoR» отображается в главном меню «TopoR», см. Рис. 1.
Выбор пункта меню «Автотрассировка» вызывает процедуру автоматической трассировки.
Выбор пункта меню «Авторазмещение компонентов» активирует инструмент автоматического размещения компонентов.
Выбор пункта меню «Преобразовать проводники в обл. металлизации» вызывает процедуру преобразования проводников в области металлизации.
Выбор пункта меню «Удаление избыточных переходов» вызывает процедуру удаления избыточных переходов без предварительного оповещения пользователя.
Избыточный переход – это переходное отверстие, к которому подключены проводники только одного слоя печатной платы или изолированное переходное отверстие, то есть не имеющее подключений.
Сообщения об обнаруженных избыточных переходах, выявленных DRC-проверкой, отображаются в функциональной панели «Список ошибок» в качестве предупреждения.
При выборе пункта меню «Настройки TopoR...» отображается вложенная часть меню с опциями настройки режима «TopoR».
