Конфигуратор набора слоев и переходных отверстий

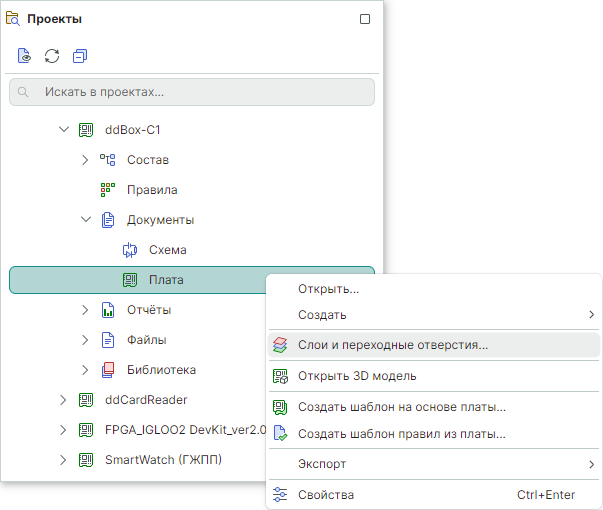

Работа со слоями печатной платы выполняется в окне «Конфигуратор набора слоев и переходных отверстий». Переход в данный редактор осуществляется из контекстного меню «Плата» в дереве проекта, см. Рис. 1.

Рис. 1 Переход в редактор слоев

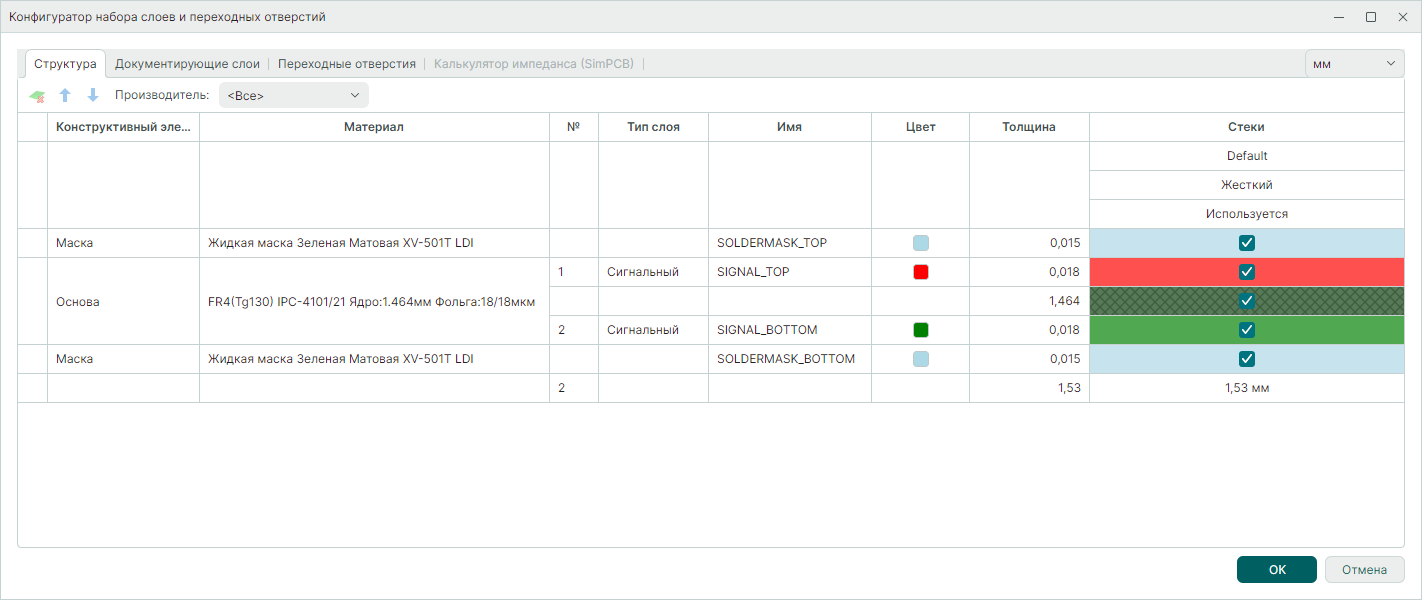

Вид окна «Конфигуратор набора слоев и переходных отверстий» представлен на Рис. 2.

Рис. 2 Общий вид редактора слоев

В верхней части окна расположены вкладки:

• «Структура»;
• «Документирующие слои»;
• «Переходные отверстия».

Примечание! Единицы измерения устанавливаются с помощью выпадающего меню в верхней части окна «Конфигуратор набора слоев и переходных отверстий» и применяются ко всем вкладкам.

Вкладка «Структура» предназначена для определения структуры слоев и конструктивных элементов платы. Подробное описание работы по определению слоев приведено в разделе «Формирование структуры слоев платы».
Вкладка «Переходные отверстия» предназначена для определения типов переходных отверстий (далее ПО), разрешенных к применению на разрабатываемой плате. Подробное описание работы по определению типов переходных отверстий приведено в разделе «Определение переходных отверстий».
Вкладка «Документирующие слои» предназначена для определения дополнительных документирующих слоев, которые могут потребоваться для создания платы. Подробное описание работы по определению дополнительных документирующих слоев приведено в разделе «Дополнительные документирующие слои».
