Проверка структуры

В редакторе слоев осуществляется проверка правильности создания стека слоев. Запуск проверки выполняется с помощью кнопки «Проверить структуру», см. Рис. 1.

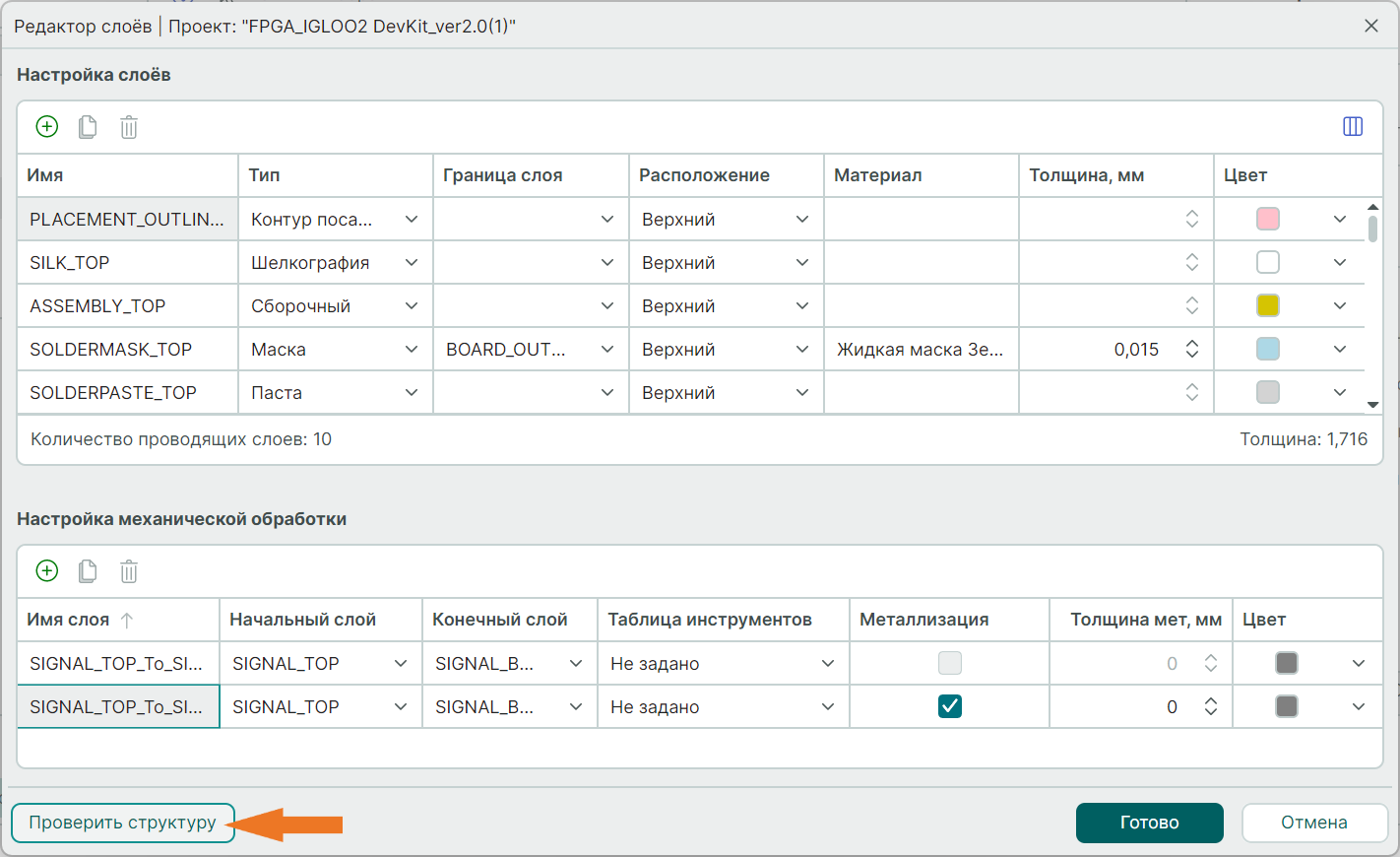

Рис. 1 Запуск проверки структуры

В ходе проверки контролируются следующие нарушения структуры:

• отсутствие проводящих слоев;
• отсутствие диэлектрического слоя между проводящими;
• отсутствие слоя с типом «Граница платы»;
• для проводящих слоев и слоев маркировки не задан параметр «Граница слоя»;
• отсутствие слоя механической обработки (проверка выполняется, если в структуре имеются хотя бы один проводящий слой и слой с типом «Граница платы»);
• не задана металлизация переходных отверстий (проверка выполняется, если в структуре имеются два и более проводящих слоев и хотя бы один слой механической обработки);
• для слоя механической обработки не заданы начальный и конечный слой сверления (проверка выполняется, если в структуре имеется хотя бы один слой механической обработки);
• для слоя механической обработки не назначена таблица инструментов (проверка выполняется, если в структуре имеется хотя бы один слой механической обработки).

В случае обнаружения нарушений будет отображено предупреждение с информацией о выявленных нарушениях структуры, см. Рис. 2.

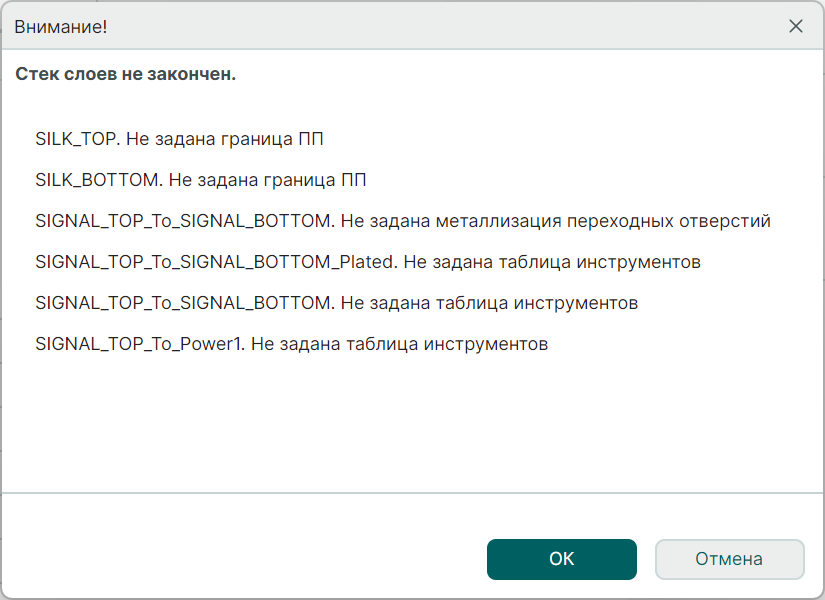

Рис. 2 Обнаруженные нарушения

При отсутствии нарушений на экране отобразится сообщение об успешном прохождении проверки, см. Рис. 3.

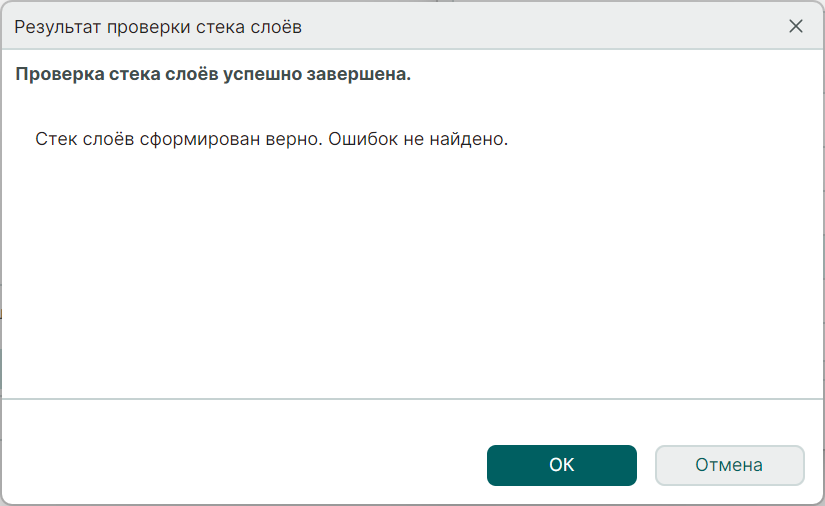

Рис. 3 Успешная проверка
