С помощью окна «Сигналы»

Сигнал в аудиоформате задаётся списком параметров: wavefile=<name> chan=<channel>.
Подробнее параметры аудиосигнала объясняются в Табл. 1.
Таблица 1 Параметры аудиосигнала

Обозначение	Параметр
name	Полный путь к файлу хранения аудиоданных с расширением *.wav.
channel	Номер канала записи аудиоданных в файле, по умолчанию 0.

Для задания параметра <name> нажмите на иконку и через окно проводника выберите и откройте необходимый файл формата *.wav, в результате в поле будет отображен путь к файлу в аудиоформате, см. Рис. 1 .

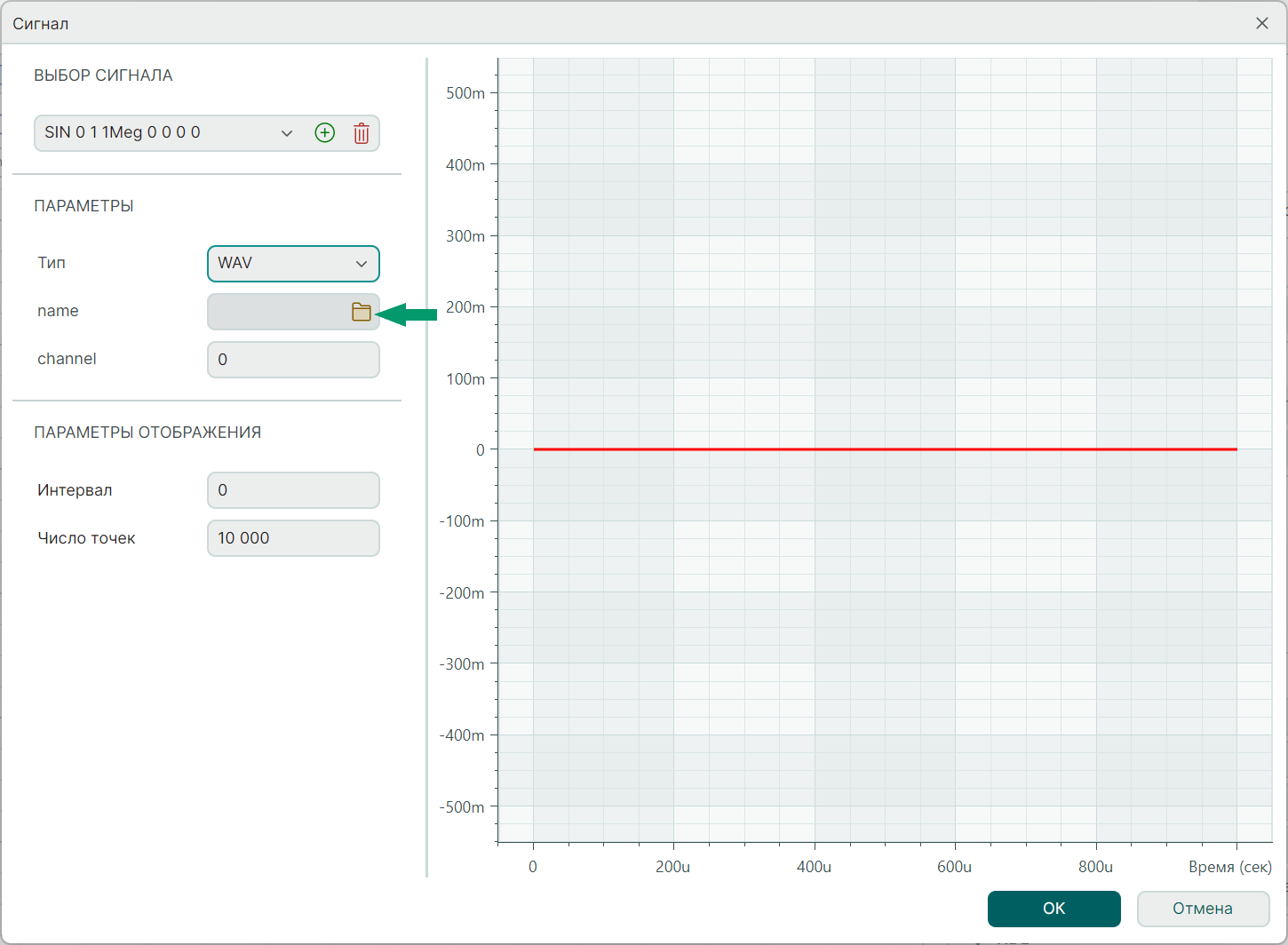

Рис. 1 Заполнение параметров аудиосигнала

Нумерация аудиоканалов начинается с 0.
Если определение параметра chan= пропущено, то значение канала по умолчанию равно 0.
График сигнала приведён на Рис. 2.

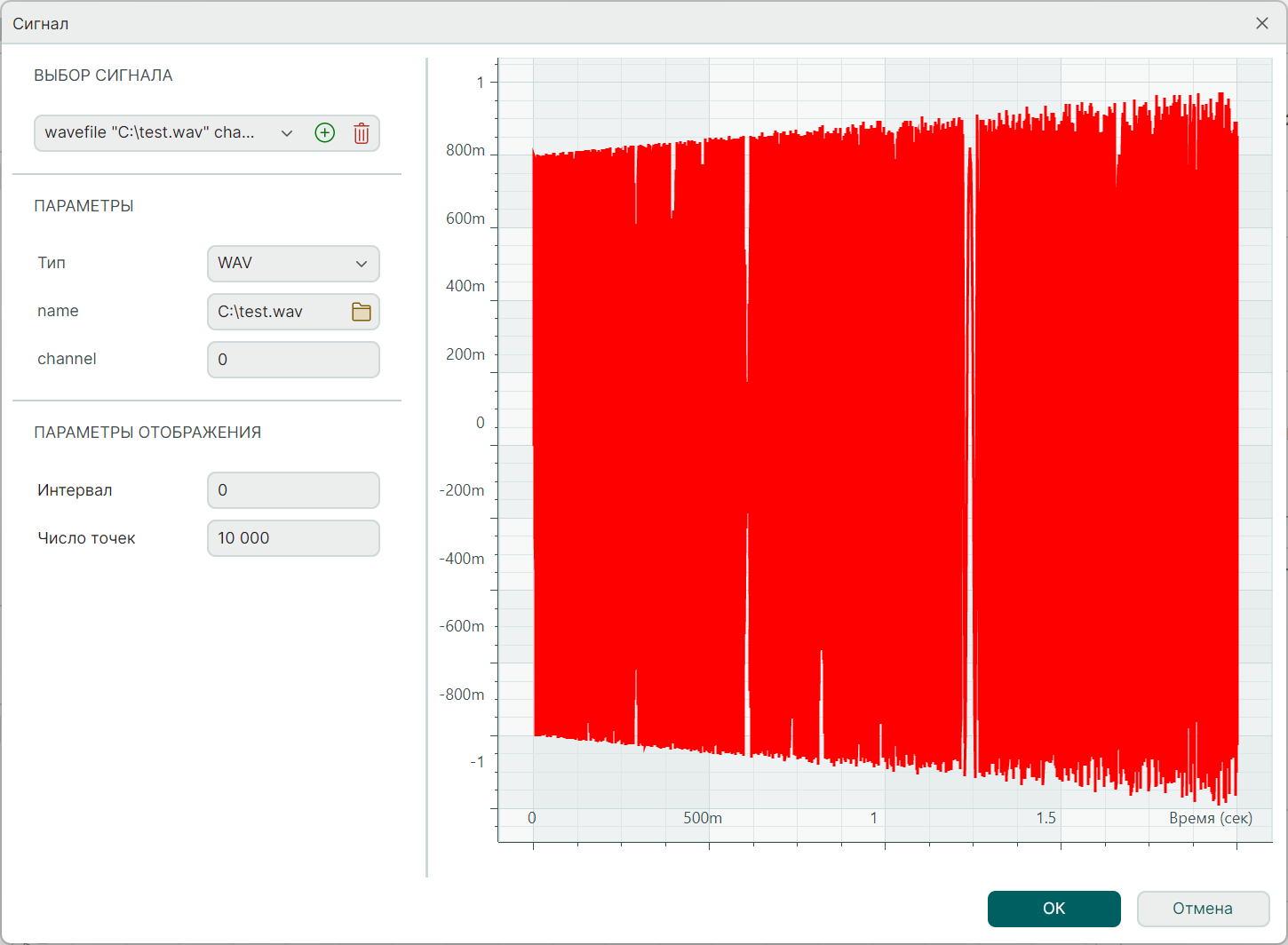

Рис. 2 График аудиосигнала

Примечание! Модуль SimOne поддерживает WAV-файлы с типами кодировки Signed 16 bit PCM/Signed 24 bit PCM/Signed 32 bit PCM. Поддержка других типов кодировки WAV-файлов не гарантируется.
