Семейство компонента¶
Семейство определяет тип компонента, например, конденсатор, транзистор, микросхема и т.д.
Для каждого семейства в системе Delta Design Домашней определен буквенный код, используемый в позиционном обозначении. Кроме того, семейство определяет перечень атрибутов компонента. Таким образом, при выборе семейства для компонента определяется перечень атрибутов и буквенная часть позиционного обозначения.
Позиционные обозначения семейств представлены в виде одной заглавной латинской буквы, например, «C» – семейство «Конденсатор», «D» – семейство «Микросхема».
По умолчанию все создаваемые компоненты принадлежат семейству «А, Устройство».

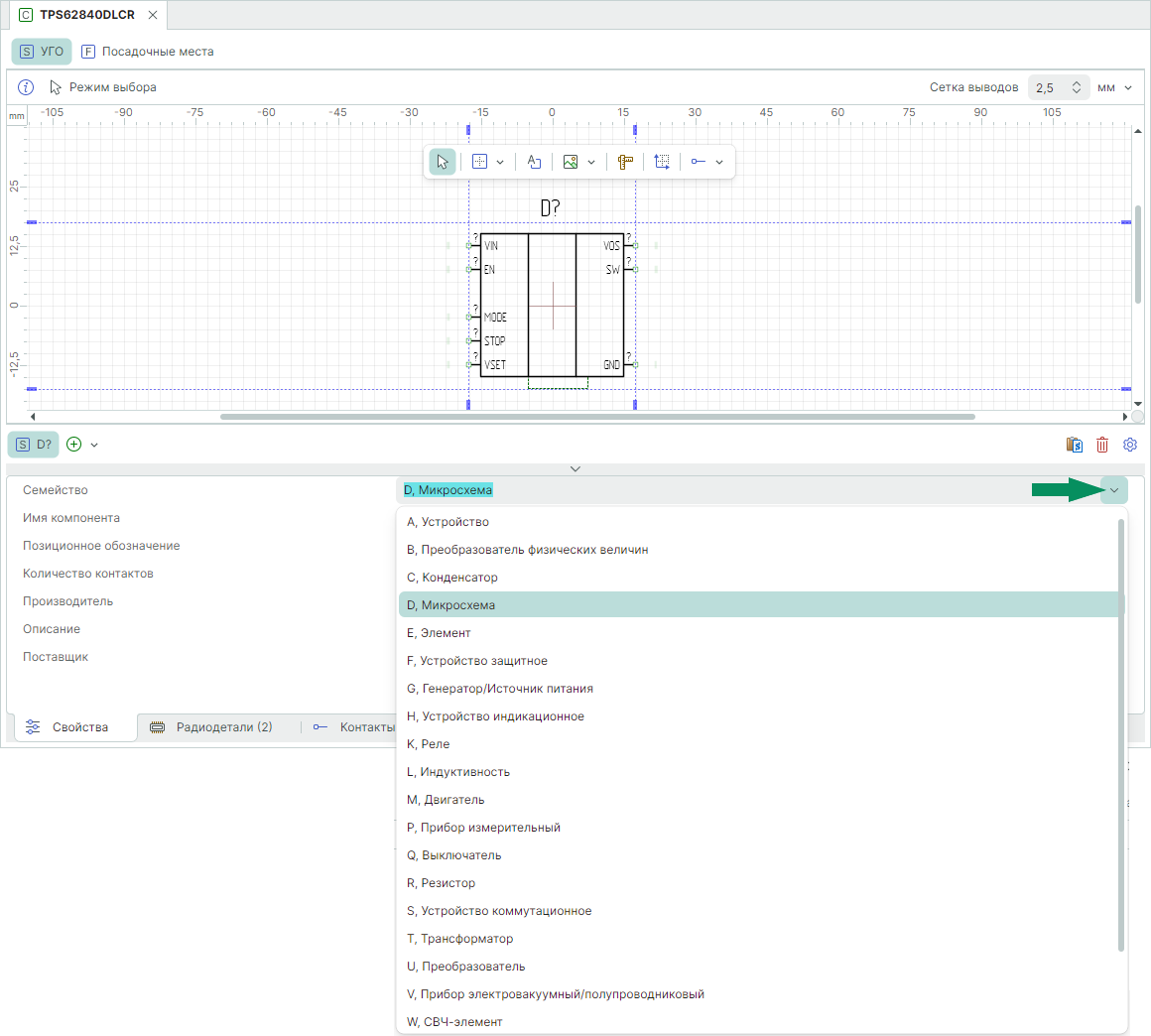

Семейство компонента определяется с помощью выпадающего списка в поле «Семейство» нажатием на кнопку «
» в правой части строки, см. Рис. 1.
Совет! Чтобы ускорить поиск необходимого семейства, можно при открытом выпадающем списке ввести с клавиатуры обозначение семейства (буквы латинского алфавита), и нужное семейство будет найдено. Ввод неправильных данных заблокирован, поэтому, если нужное семейство не отображается, следует проверить раскладку клавиатуры и правильность ввода.
При изменении семейства ранее созданного компонента данные радиодеталей и идентичные атрибуты будут сохранены (подробнее см. Радиодетали). Атрибуты, которых нет в новом семействе, будут утеряны.
Для изменения семейства компонента:

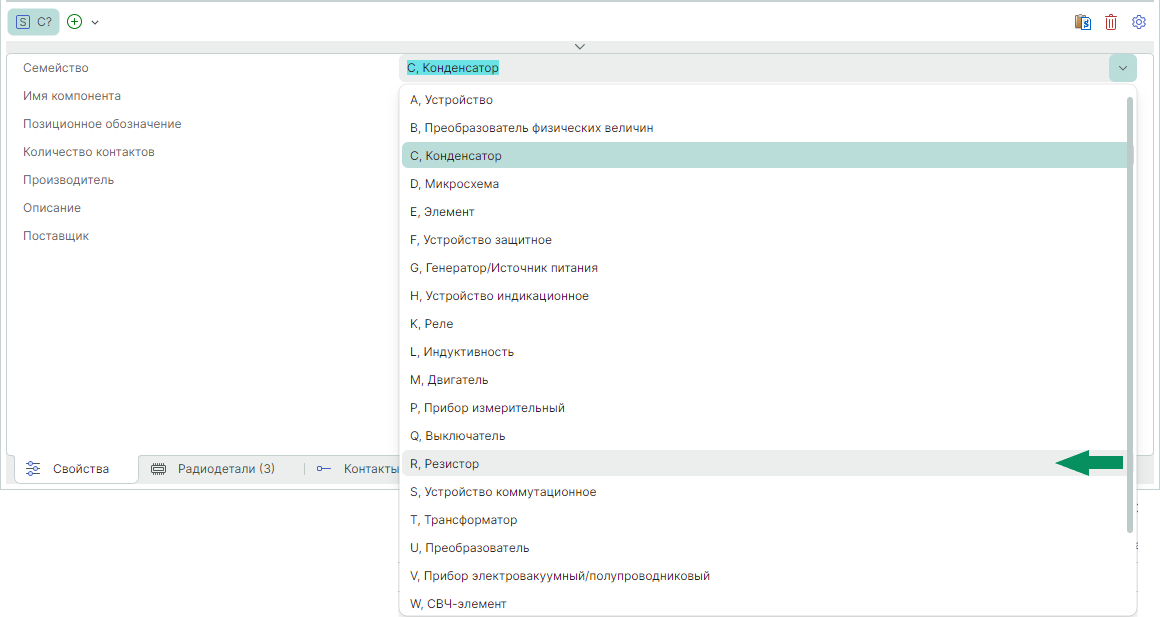

1. Во вкладке «Свойства» в выпадающем списке «Семейство» выберите новое семейство для компонента, см. Рис. 2;

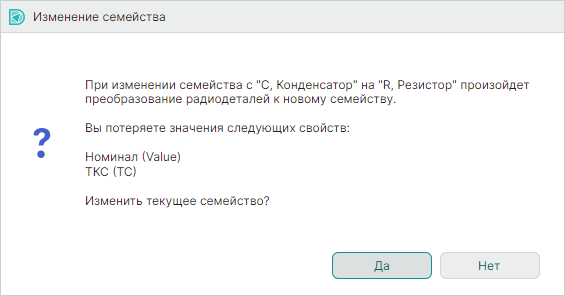

- В случае, если атрибуты семейств не совпадают полностью, будет получено предупреждение с перечислением атрибутов, которые будут утеряны. Для подтверждения операции нажмите «Да», для отмены операции нажмите «Нет», см. Рис. 3;
- Сохраните изменения, нажав «Сохранить» или «Сохранить все» на панели инструментов «Общие».
После изменения семейства следует обновить компоненты, задействованные в проектах, подробнее см. «Проекты» раздел Обновление компонентов проекта.
