Создание центровой линии других объектов

Центровые линии могут быть размещены не только на окружностях или дугах, но и на любых осесимметричных объектах.
Для размещения центровой линии осесимметричных объектов:
1. Убедитесь, что слой, на котором доступно размещение обозначений, активен.
2. На панели «Обозначения» или в разделе «Обозначения» контекстного меню выберите тип линии – центровая линия.

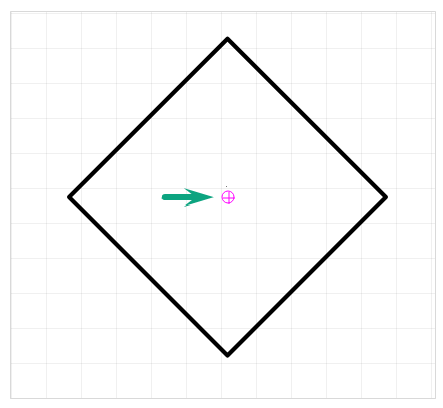

3. Наведите курсор на центр выбранного объекта, зафиксируйте начало размещения центровой линии кликом левой кнопки мыши, см. Рис. 1.

Рис. 1 Указание центра объекта

Примечание! Для более точного позиционирования линии рекомендуется включать привязку к сетке, объектную привязку и объектное отслеживание.

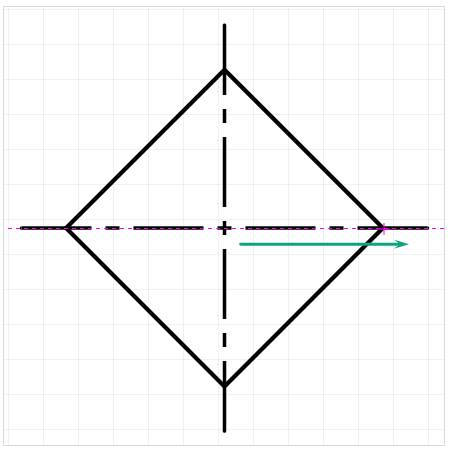

4. Перемещайте курсор, определяя длину центровой линии, фиксируйте кликом левой кнопкой мыши, см. Рис. 2.


Рис. 2 Определение длины центровой линии

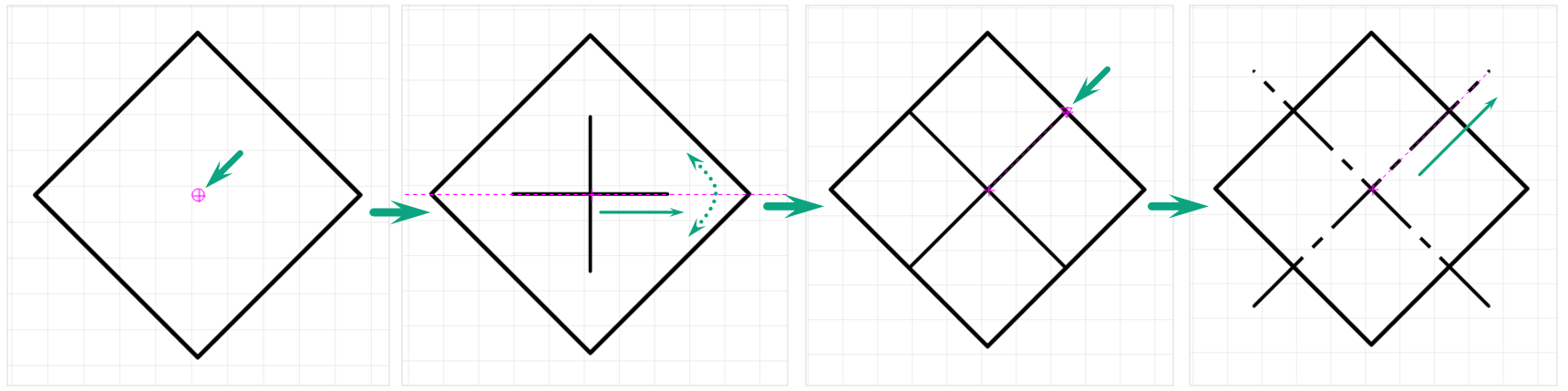

5. Изменение угла центровой линии возможно после начала размещения и до определения конечной точки с помощью перемещения курсора, см. Рис. 3.


Рис. 3 Поворот центровой линии

Примечание! Если размер объекта, для которого размещается центровая линия, менее 12 мм, линия будет выполнена сплошной тонкой линией. Если размеры превышают 12 мм, стиль линии будет – штрихпунктирная тонкая (ГОСТ 2.303-68).

6. Отмена размещения центровой линии производится с помощью клавиши «Escape» или команды контекстного меню «Отменить».

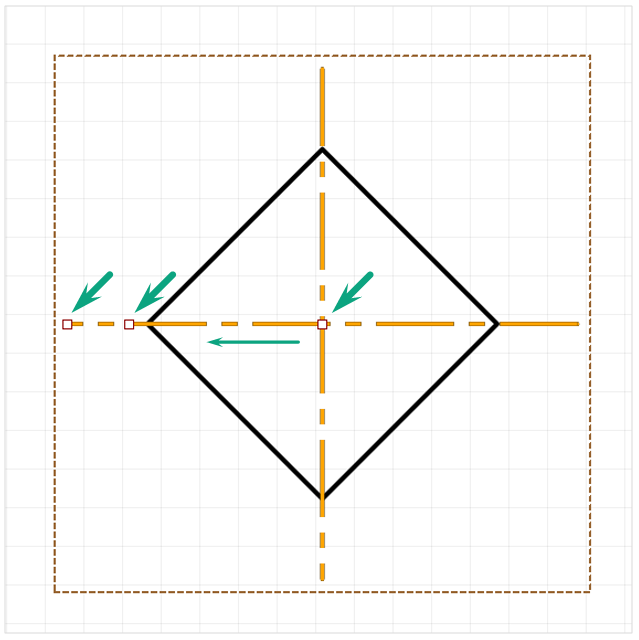

   Точки редактирования расположены (Рис. 4):

• в центре линии – редактирование расположения центровой линии;
• на одной из линий, в направлении которой перемещался курсор при размещении – редактирование радиуса центровой линии;
• на конце линии, в направлении которой перемещался курсор при размещении – редактирование отступа, подробнее см. Общие свойства центровой линии.

Рис. 4 Точки редактирования центровой линии

После размещения центровой линии инструмент остается активным.
