Создание границы платы с помощью инструментов задания границы

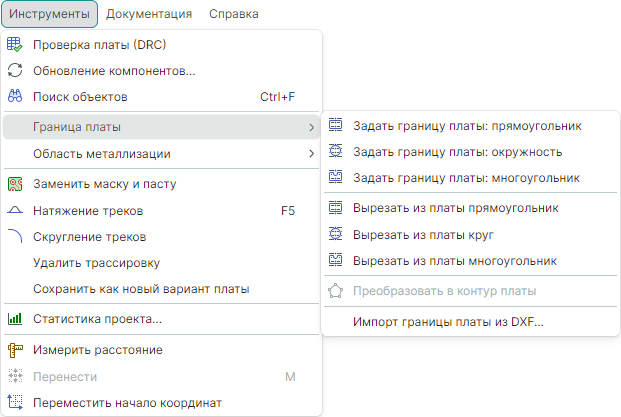

Для создания границ печатной платы реализован набор инструментов, доступный из главного меню «Инструменты» → «Граница платы», см. Рис. 1.

Рис. 1 Главное меню программы «Инструменты» → «Граница платы»

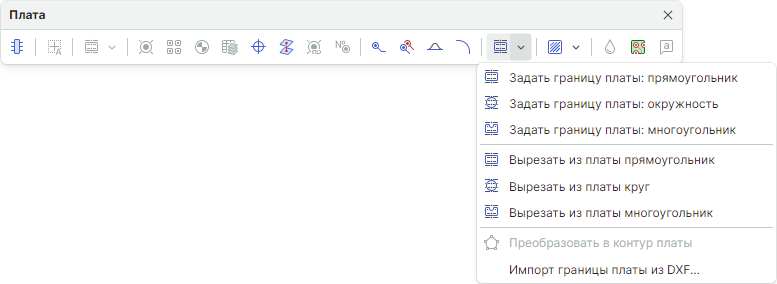

Также данный набор инструментов доступен на панели инструментов «Плата», см. Рис. 2.

Рис. 2 Панель инструментов «Плата» → «Граница платы»

Выбор любого из трех инструментов: «Задать границу платы: прямоугольник», «Задать границу платы: окружность» и «Задать границу платы: многоугольник» осуществит автоматический переход на слой BOARD_OUTLINE в редакторе платы.
Предварительно слой BOARD_OUTLINE должен быть обязательно включен в список отображаемых слоев.

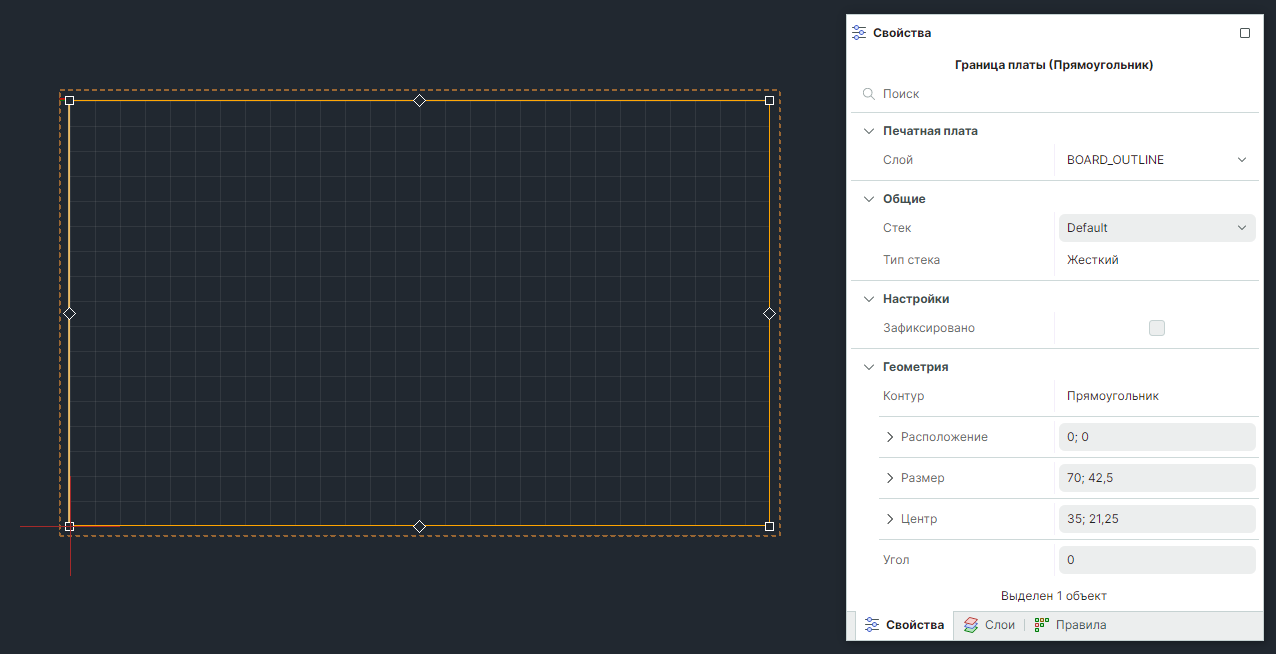

Пример отображения созданной границы платы со своими свойствами представлен на Рис. 3.

Рис. 3 Граница платы и ее свойства

Для изменения геометрических параметров созданного контура границы необходимо выделить контур, в панели «Свойства» → «Геометрия» изменить значения соответствующих координат фигуры контура.
