Свойства трека¶

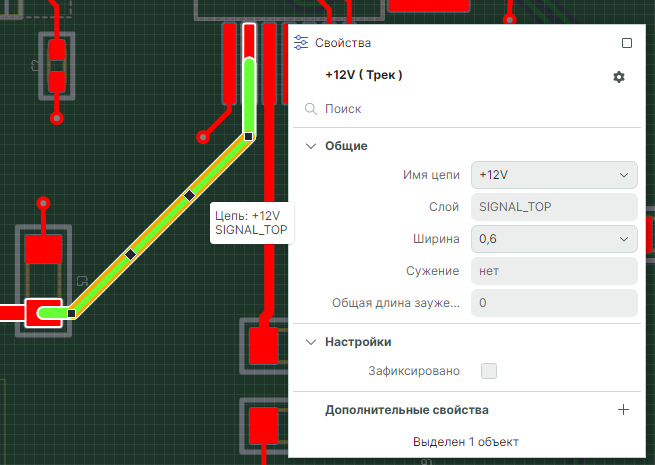

В системе Delta Design Домашняя трек и сегменты трека обладают рядом свойств, которые отображаются в панели «Свойства» при выделении на плате трека (сегмента), см. Рис. 1.
В строке «Поиск» возможно осуществить поиск свойства по его названию.
Группа «Общие»:
- «Имя цепи» – имя выделенной цепи. В выпадающем списке отображается список всех цепей платы.
- «Слой» – имя слоя, на котором расположен трек.
- «Ширина» – отображается значение ширины трека или сегмента в единицах измерения, установленных в системе. При выборе трека, имеющего разную ширину сегментов, поле будет пустым. В выпадающем списке отображаются возможные значения ширины трека от минимальной до номинальной ширины трека.
- «Сужение» – отображается значение(я) ширины сегмента(ов) в режиме заужения на выбранном треке. Режим заужения трека определяется, если хотя бы один сегмент трека – зауженный, т.е. ширина сегмента трека меньше минимальной.
- «Общая длина зауженных участков» – сумма длин всех зауженных участков на треке: первое значение в поле – длина в единицах измерения, установленных в системе; значение в скобках – задержка сигнала на всех зауженных участках (пс).
Группа «Настройки»:
- «Зафиксировано» – при установке флага в чек-бокс активируется запрет на перемещение цепи, трека или сегмента трека.

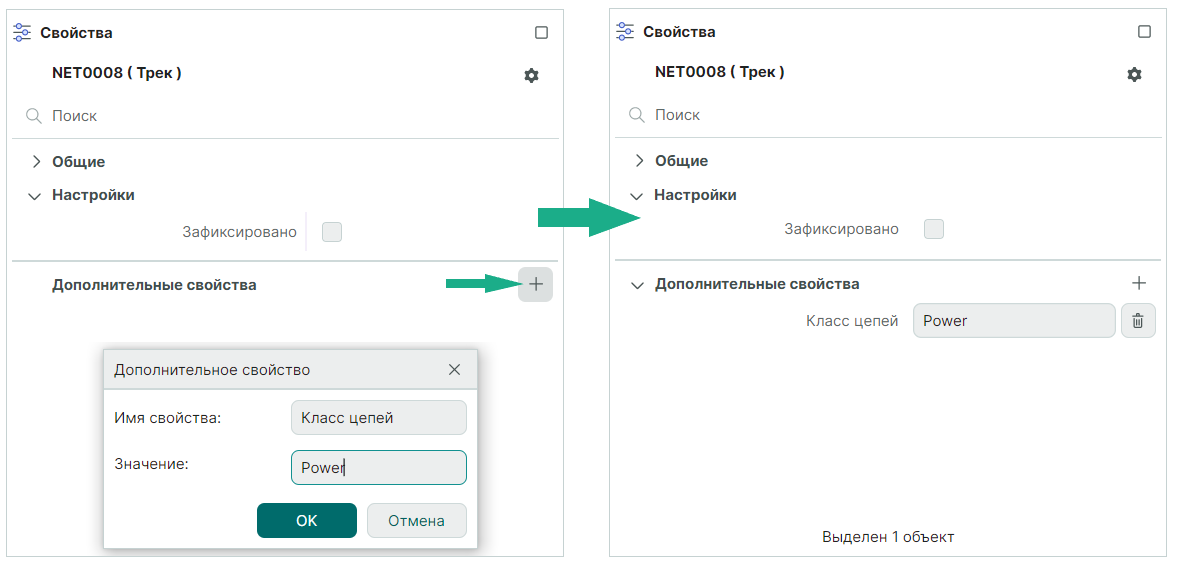

Группа «Дополнительные свойства», см. Рис. 2.
Для создания «Дополнительного свойства» трека нажмите иконку
, заполните поля в открывшейся форме, указав имя свойства и его значение, нажмите «ОК». Дополнительное свойство будет отображено и применено ко всей цепи.
