Общие сведения

Определение типов переходных отверстий выполняется во вкладке «Переходные отверстия».
По умолчанию на вкладке отображается один стиль сквозных переходных отверстий для первого используемого стека.

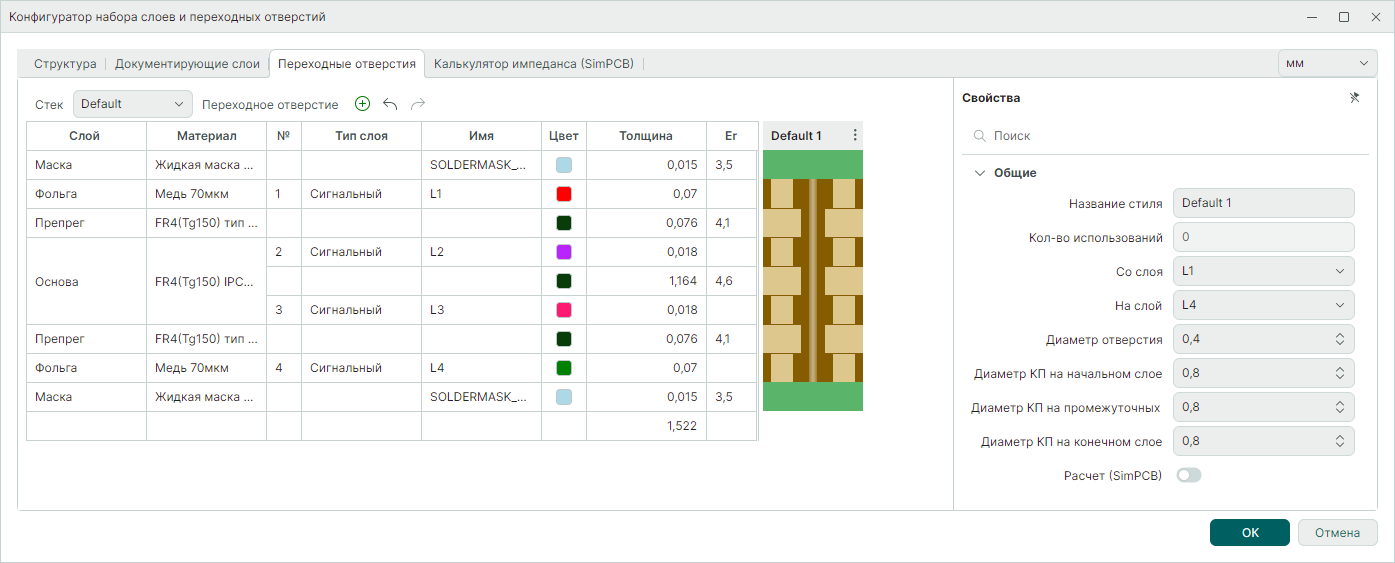

Внешний вид окна представлен на Рис. 1.

Рис. 1 Окно редактора слоев. Вкладка «Переходные отверстия»
Рис. 1 Окно редактора слоев. Вкладка «Переходные отверстия»

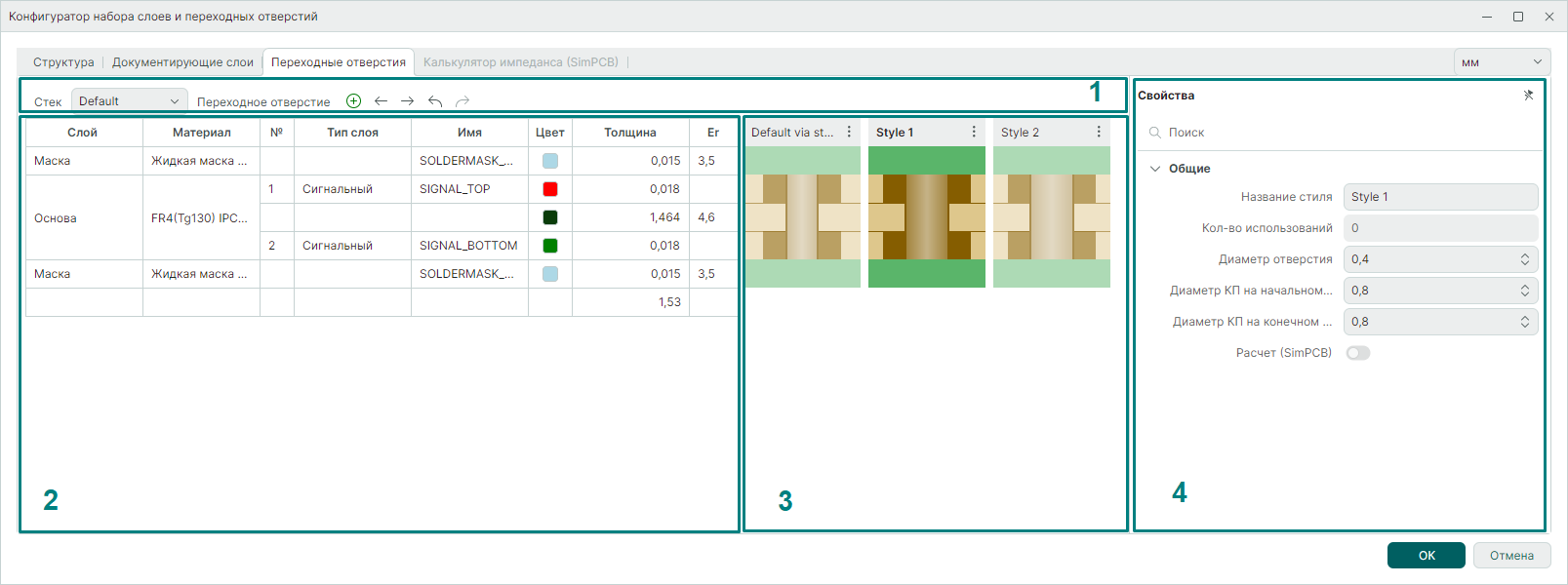

Вкладка «Переходные отверстия» состоит из нескольких функциональных областей, см. Рис. 2.

Рис. 2 Функциональные области вкладки
Рис. 2 Функциональные области вкладки
  1. Область выбора стека, панель инструментов;
  2. Структура слоев платы, определенная во вкладке «Структура»;
  3. Область просмотра созданных стилей переходных отверстий;
  4. Область ввода параметров стилей отверстий и отображения результатов расчета – панель «Свойства».
    Описание инструментов вкладки «Переходные отверстия» представлено в Табл. 1.
    Таблица 1 Панель инструментов вкладки «Переходные отверстия»

Вид Название Описание
Добавить переходное отверстие Кнопка находится в активном состоянии. Нажатие на кнопку добавляет новый стиль переходных отверстий.
Сдвинуть влево Нажатие на кнопку перемещает влево активный стиль ПО.
Сдвинуть вправо Нажатие на кнопку перемещает вправо активный стиль ПО.
Отменить действие Кнопка становится активной после выполнения какого-либо действия. Нажатие на кнопку отменяет последнее действие.
Выполнить вновь Кнопка становится активной после применения команды «Отменить действие». Нажатие на кнопку повторяет отмененное действие.
