Общие сведения

«Временной анализ» включает в себя комплекс расчетов во временной области:
1. Расчет «Форма сигнала» доступен для всех типов линий передачи в SimPCB Lite и позволяет вычислить и наглядно представить в графическом виде форму аналогового и цифрового сигнала после прохождения через линию передачи, см. Рис. 1.

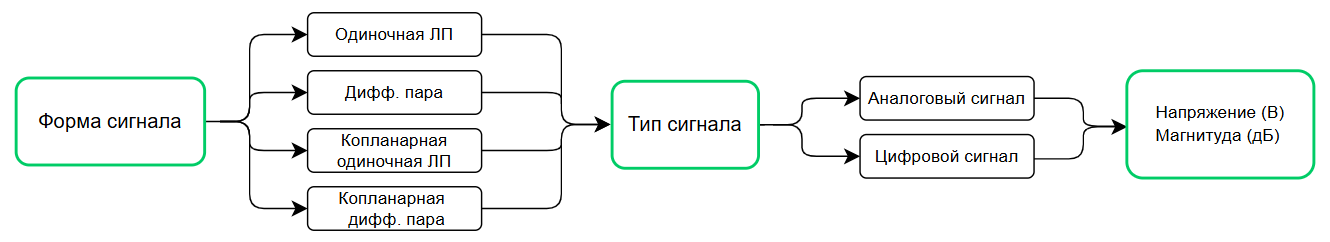

Рис. 1 Расчет «Форма сигнала»
Рис. 1 Расчет «Форма сигнала»

В рамках типа расчета «Форма сигнала» могут быть проведены только одиночные расчеты.
Наименования расчетов формируются по следующим шаблонам (Рис. 2):
а) Цифровой сигнал: буква D – обозначение цифрового сигнала, рассчитанное значение волнового сопротивления (Zo) или дифференциального волнового сопротивления (Zdiff), сопротивление источника (ZS), сопротивление приемника (ZL). Пример: D, Zo=49,5613Ом, ZS=50Ом, ZL=50Ом.
б) Аналоговый сигнал: буква A – обозначение аналогового сигнала, рассчитанное значение волнового сопротивления (Zo) или дифференциального волнового сопротивления (Zdiff), сопротивление источника (ZS), сопротивление приемника (ZL), значение частоты, используемое в расчете (FREQ). Пример: A, Zo=49,5613Ом, ZS=50Ом, ZL=50Ом, FREQ=300МГц.

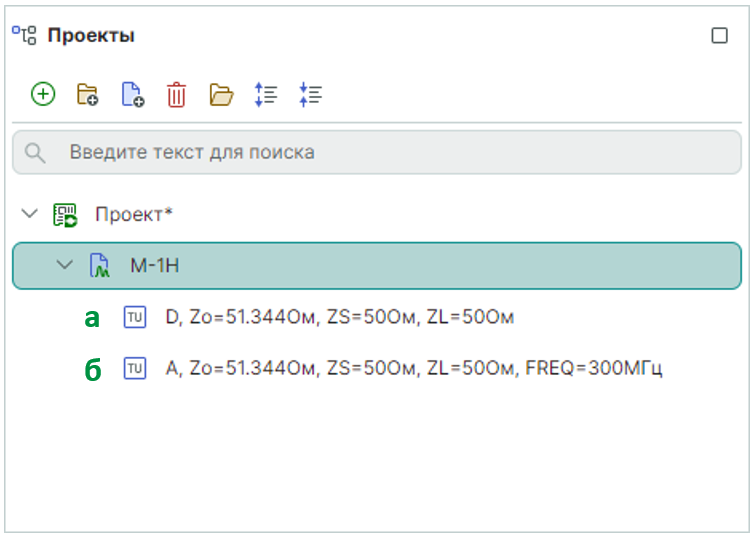

Рис. 2 Наименования расчетов для типа «Форма сигнала»
Рис. 2 Наименования расчетов для типа «Форма сигнала»
  1. Расчет «S-параметров» доступен для всех типов линий передачи в SimPCB Lite и позволяет оценить временную зависимость S-параметров линии передачи, см. Рис. 3.
Рис. 3 Расчет «S-параметры»
Рис. 3 Расчет «S-параметры»

В рамках типа расчета «S-параметры» следует проводить только множественные расчеты с указанием частоты в виде диапазона, проведение одиночных расчетов не имеет практического смысла, а также не предоставляет результаты расчета в виде графиков.
Наименование расчетов формируется по следующему шаблону: диапазон рассчитанных значений волнового сопротивления (Zo) или дифференциального волнового сопротивления (Zdiff), диапазон значений частоты (FREQ), сопротивление источника (ZS), сопротивление приемника (ZL). Пример: Zo=47,2281...46,1457Ом, FREQ=100МГц;1ГГц;100МГц, ZS=50Ом, ZL=50Ом, см. Рис. 4.

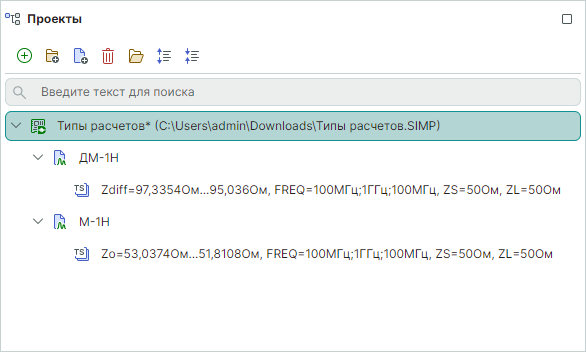

Рис. 4 Наименования расчетов для типа «S-параметры»
Рис. 4 Наименования расчетов для типа «S-параметры»
  1. Расчет «Перекрестные помехи» доступен для одиночных линий передачи и дифференциальных пар и позволяет рассчитать уровень перекрестных помех (напряжение) в начале и конце линий передачи и наглядно представить в графическом виде форму помехи, см. Рис. 5.

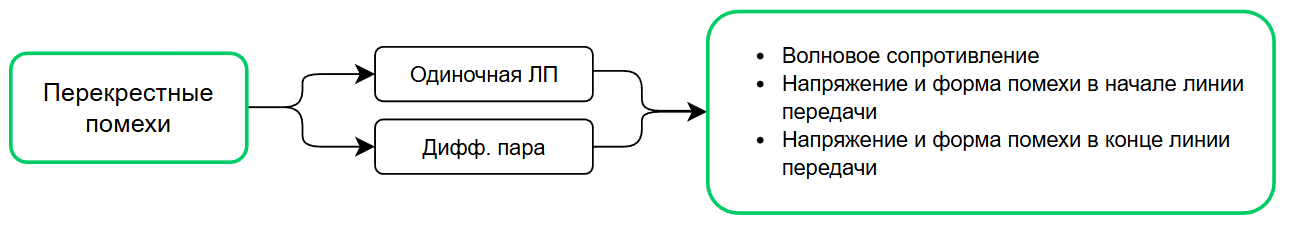

Рис. 5 Расчет «Перекрестные помехи»
Рис. 5 Расчет «Перекрестные помехи»

В рамках типа расчета «Перекрестные помехи» могут быть проведены одиночные расчеты для цифрового и аналогового сигналов.
Наименования расчетов формируются по следующим шаблонам (Рис. 6):
а) Цифровой сигнал: буква D – обозначение цифрового сигнала, рассчитанное значение волнового сопротивления (RS=RL=Zo) или волнового сопротивления линии, запитанной нечетной модой (RS=RL=Zodd), количество ЛП. Пример: Rs=Rl=51,344Ом, 2 ЛП.
б) Аналоговый сигнал: буква A – обозначение аналогового сигнала, рассчитанное значение волнового сопротивления (RS=RL=Zo) или волнового сопротивления линии, запитанной нечетной модой (RS=RL=Zodd), значение частоты, используемое в расчете (FREQ), количество ЛП. Пример: Rs=Rl=51,344Ом, 2 ЛП. Пример: A, Rs=Rl=94,1884Ом, FREQ=300МГц, 2 ЛП.

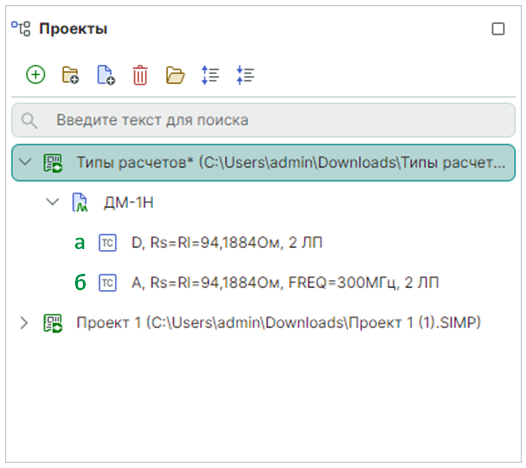

Рис. 6 Наименования расчетов для типа «Перекрестные помехи»
Рис. 6 Наименования расчетов для типа «Перекрестные помехи»
