Общие сведения¶

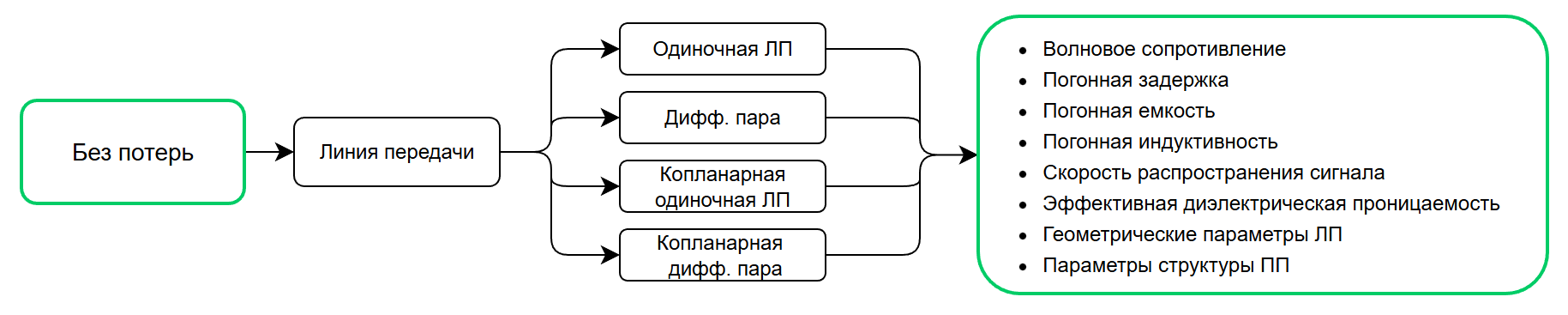

Расчет «Без потерь» предназначен для решения следующих задач (Рис. 1):
1. Вычисление волнового сопротивления линии передачи по известным геометрическим и электрофизическим параметрам;
2. Определение геометрических параметров линии передачи под заданное волновое сопротивление при условии, что структура печатной платы известна;
3. Расчет первичных параметров линии передачи (зачастую интерес представляет не только волновое сопротивление, но и погонная задержка и другие параметры).
Примечание! Рекомендуется начинать анализ целостности сигналов с расчета «Без потерь», т.к. при проектировании высокоскоростных и высокочастотных печатных плат, обозначенные выше задачи, как правило, решаются в первую очередь.
В рамках типа расчета «Без потерь» могут быть проведены следующие типы расчетов:
- Одиночный расчет – расчет волнового сопротивления или дифференциального волнового сопротивления и вторичных параметров линии передачи;
- Обратный расчет – расчет одного из параметров ЛП и вторичных параметров ЛП при заданном волновом сопротивлении или дифференциальном волновом сопротивлении;
- Множественный расчет – расчет параметров ЛП, когда для одного из параметров задан диапазон значений и шаг изменения;
- Обратный множественный расчет – расчет одного из параметров ЛП и вторичных параметров ЛП при заданном волновом сопротивлении или дифференциальном волновом сопротивлении, когда для одного из параметров задан диапазон значений и шаг изменения.
Наименования расчетов формируются по следующим шаблонам (Рис. 2):
а) Одиночный расчет: рассчитанное значение волнового сопротивления (Zo) или дифференциального волнового сопротивления (Zdiff). Пример: Zo=51,344Ом.
б) Обратный расчет: рассчитанное значение искомого параметра, заданное значение волнового сопротивления или дифференциального волнового сопротивления. Пример: H1=0,0956мм, Zo=50Ом.
в) Множественный расчет: диапазон рассчитанных значений волнового сопротивления или дифференциального волнового сопротивления, диапазон заданных значений и шаг изменяемого параметра. Пример: Zo=64,7438...45,6891Ом, W1=0,1;0,2;0,01мм.
г) Обратный множественный расчет: диапазон рассчитанных значений искомого параметра, заданное значение волнового сопротивления или дифференциального волнового сопротивления, диапазон значений и шаг изменяемого параметра. Пример: H1=0,0588...0,1112мм, Zo=50Ом, W1=0,1;0,2;0,01мм.
