Общие сведения¶

«Частотный анализ» включает в себя целый комплекс вычислений:

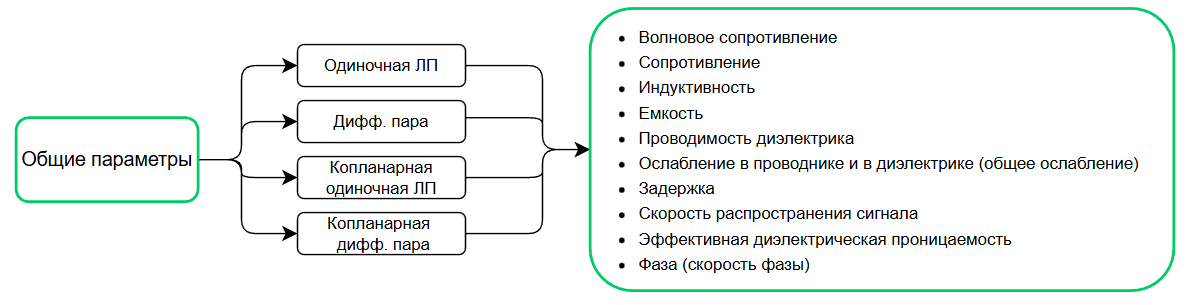

1. Расчет «Общие параметры» доступен для всех типов линий передачи в SimPCB Lite и позволяет вычислить волновое сопротивление и ряд вторичных параметров линии передачи, определить уровень потерь в линии передачи, рассчитать длину ЛП при заданном уровне потерь, см. Рис. 1.

В рамках типа расчета «Общие параметры» могут быть проведены одиночные и множественные расчеты параметров ЛП с учетом частоты.
Наименования расчетов формируются по следующим шаблонам (Рис. 2):
а) Одиночный расчет: рассчитанное значение волнового сопротивления (Zo) или дифференциального волнового сопротивления (Zdiff), значение частоты, используемое в расчете (FREQ). Пример: Zo=49,5613Ом, FREQ=300МГц.
б) Множественный расчет: диапазон рассчитанных значений волнового сопротивления или дифференциального волнового сопротивления, диапазон значений и шаг изменяемого параметра, значение частоты, используемое в расчете. Пример: Zo=49,5613...127,2094Ом, H1=0,1;1;0,1мм, FREQ=300МГц.

в) Множественный расчет, когда изменяемым параметром является частота: диапазон рассчитанных значений волнового сопротивления или дифференциального волнового сопротивления, диапазон значений частоты. Пример: Zo=50,2759...49,1237Ом, FREQ=100;1 000;100МГц.

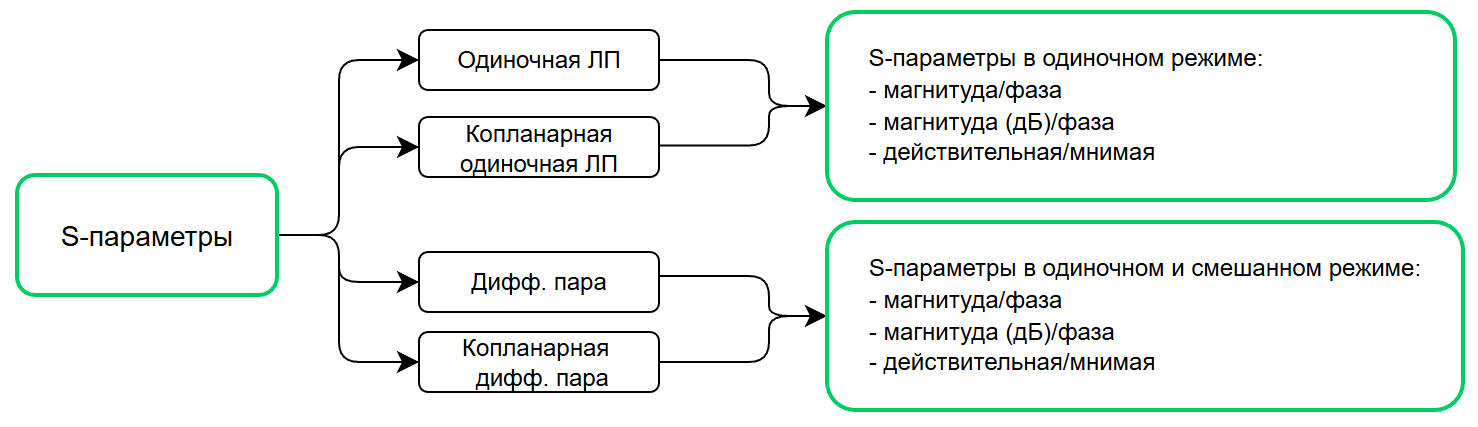

2. Расчет «S-параметры» доступен для всех типов линий передачи в SimPCB Lite и позволяет оценить энергетическую эффективность линии передачи, определить уровень отраженных волн, см. Рис. 3.

В рамках типа расчета «S-параметры» могут быть проведены одиночные и множественные расчеты.
Наименования расчетов формируются по следующим шаблонам (Рис. 4):
а) Одиночный расчет: рассчитанное значение волнового сопротивления (Zo) или дифференциального волнового сопротивления (Zdiff), сопротивление источника (ZS), сопротивление приемника (ZL), значение частоты, используемое в расчете (FREQ). Пример: Zo=46,5567Ом, ZS=50Ом, ZL=50Ом, FREQ=300МГц.
б) Множественный расчет: диапазон рассчитанных значений волнового сопротивления или дифференциального волнового сопротивления, диапазон значений и шаг изменяемого параметра, сопротивление источника, сопротивление приемника, значение частоты, используемое в расчете. Пример: Zo=48,6805...45,087Ом, T1=0,015;0,055;0,005мм, ZS=50Ом, ZL=50Ом, FREQ=300МГц.

в) Множественный расчет, когда изменяемым параметром является частота: диапазон рассчитанных значений волнового сопротивления или дифференциального волнового сопротивления, диапазон значений частоты, сопротивление источника, сопротивление приемника. Пример: Zo=47,2281...46,1457Ом, FREQ=100;1 000;100МГц, ZS=50Ом, ZL=50Ом.

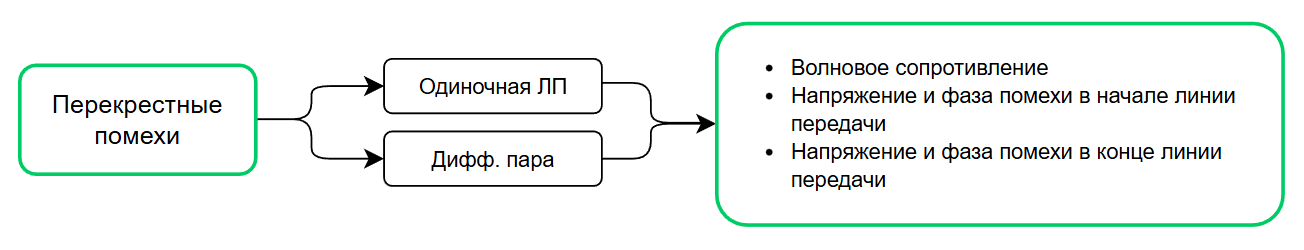

3. Расчет «Перекрестные помехи» доступен для одиночных линий передачи и дифференциальных пар и позволяет рассчитать перекрестные помехи (напряжение и фазу) на конкретных частотах в начале и конце согласованных линий передачи, определить минимальный зазор между проводниками для обеспечения допустимого уровня перекрёстных помех, см. Рис. 5.


В рамках типа расчета «Перекрестные помехи» могут быть проведены одиночные и множественные расчеты.
Наименования расчетов формируются по следующим шаблонам (Рис. 6):
а) Одиночный расчет: рассчитанное значение волнового сопротивления (RS=RL=Zo) или волнового сопротивления линии, запитанной нечетной модой (RS=RL=Zodd), значение частоты, используемое в расчете (FREQ), количество ЛП. Пример: Rs=Rl=51,344Ом, FREQ=300МГц, 2 ЛП.
б) Множественный расчет: рассчитанное значение волнового сопротивления или волнового сопротивления линии, запитанной нечетной модой, диапазон значений и шаг изменяемого параметра, значение частоты, используемое в расчете, количество ЛП. Пример: Rs=Rl=51,344Ом, H1=0,1;1;0,1мм, FREQ=300МГц, 2 ЛП.
в) Множественный расчет, когда изменяемым параметром является частота: рассчитанное значение волнового сопротивления или волнового сопротивления линии, запитанной нечетной модой, диапазон значений частоты, количество ЛП. Пример: Rs=Rl=51,344Ом, FREQ=100;1 000;100МГц, 2 ЛП.
