Перекрестные помехи

Для расчета перекрестных помех линии передачи выполните следующие действия:

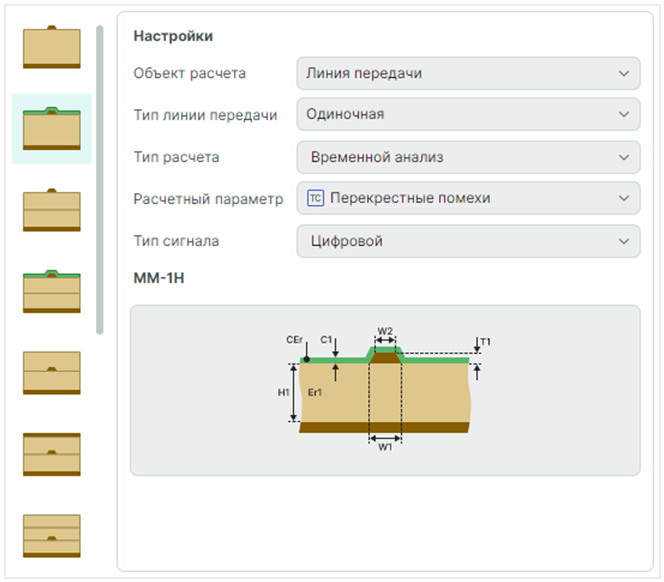

1. Определите стартовые настройки расчета (Рис. 1):

  • «Объект расчета» – «Линия передачи»;
  • «Тип объекта» – «Одиночная» или «Дифф. пара»;
  • «Тип расчета» – «Временной анализ»;
  • «Расчетный параметр» – «Перекрестные помехи»;
  • «Тип сигнала» – «Цифровой» или «Аналоговый».
  1. Выберите модель линии передачи и ознакомьтесь с описанием выбранной модели в области просмотра.
Рис. 1 Настройки расчета «Перекрестные помехи»
Рис. 1 Настройки расчета «Перекрестные помехи»

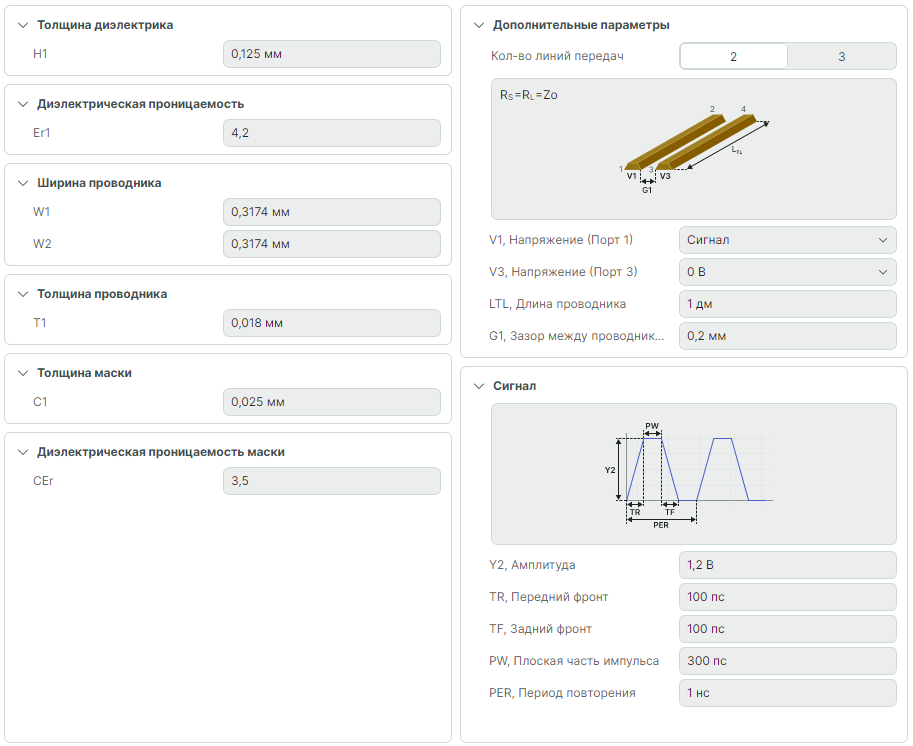

  1. Определите входные параметры линии передачи, см. Рис. 2.
Рис. 2 Дополнительны параметры
Рис. 2 Дополнительны параметры

Подробное описание параметров линии передачи представлено в разделах Одиночный расчет одиночной или копланарной одиночной ЛП и Одиночный расчет дифф. пары или копланарной дифф. пары.
Дополнительные параметры описаны в разделе Перекрестные помехи (Частотный анализ), параметры сигналов в разделе Форма сигнала.

Примечание! Для определения уровня напряжения на портах могут быть выбраны только фиксированные значения из выпадающего меню: «Сигнал» и «0 В». Хотя бы один порт линии передачи должен иметь значение «Сигнал» и хотя бы на одной линии должен отсутствовать входной сигнал.

  1. Запустите расчет с помощью кнопки «Рассчитать» в правом нижнем углу вкладки расчета.

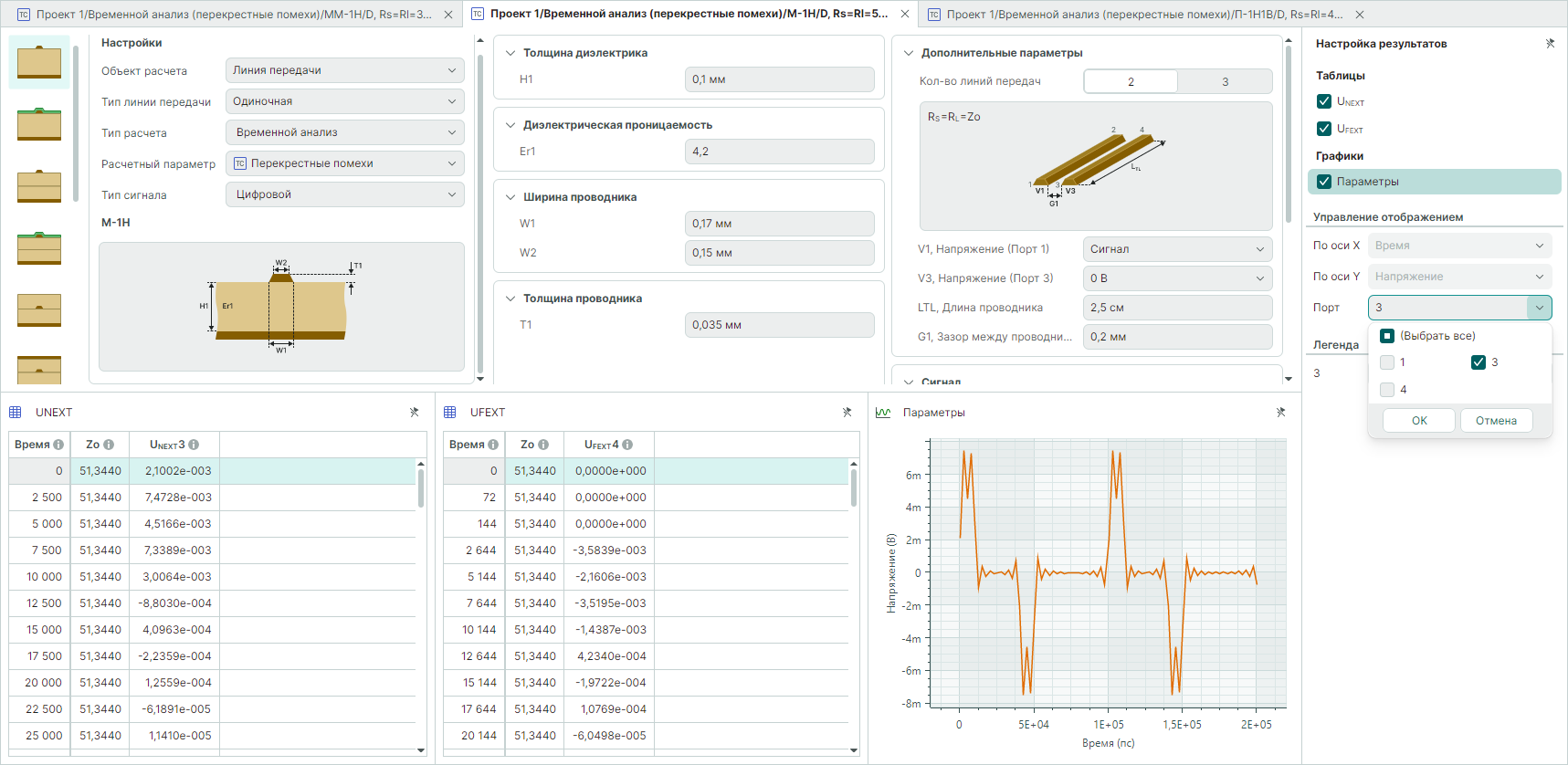

  2. Для одиночных ЛП рассчитываются (Рис. 3):
  • Zo – волновое сопротивление (Ом);
  • UNEXT – напряжение в начале линии (В);
  • UFEXT – напряжение в конце линии (В).

Рассчитанные параметры доступны для одновременного отображения на графике, в выпадающем меню «Порт» установите флаги в чек-боксы нужных портов и нажмите «ОК».

Рис. 3 Параметры одиночных ЛП при расчете «Перекрестные помехи»
Рис. 3 Параметры одиночных ЛП при расчете «Перекрестные помехи»

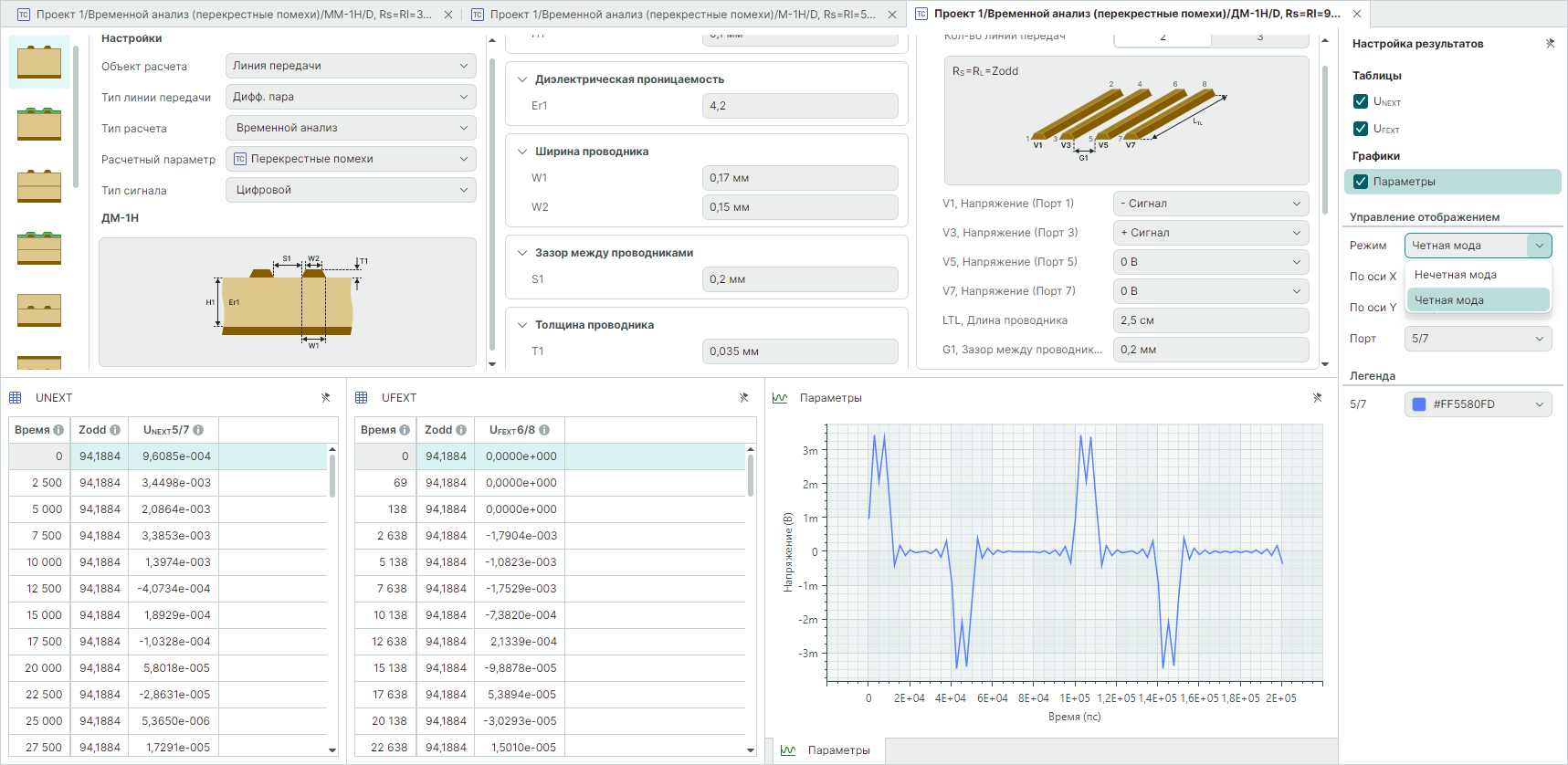

Для дифференциальных ЛП рассчитываются Zodd – волновое сопротивление линии, запитанной нечетной модой (Ом) и аналогичные параметры – напряжения в начале и конце каждой линии. Результаты расчета перекрестных помех для дифференциальных ЛП могут быть отображены в режимах: «Нечетная мода» и «Четная мода», см. Рис. 4.

Рис. 4 Параметры дифференциальных ЛП при расчете «Перекрестные помехи»
Рис. 4 Параметры дифференциальных ЛП при расчете «Перекрестные помехи»

Примеры расчета перекрестных помех приведены в разделах Оценка перекрестных помех и Расчет расстояния между линиями передачи.
