Форма сигнала

Для расчета формы сигнала после прохождения линии передачи выполните следующие действия:
1. Определите стартовые настройки расчета (Рис. 1):

  • «Объект расчета» – «Линия передачи»;
  • «Тип объекта» – «Одиночная», «Дифф. пара», «Копланарная одиночная» или «Копланарная дифф. пара»;
  • «Тип расчета» – «Временной анализ»;
  • «Расчетный параметр» – «Форма сигнала»;
  • «Тип сигнала» – «Цифровой» или «Аналоговый».
  1. Выберите модель линии передачи и ознакомьтесь с описанием выбранной модели в области просмотра.

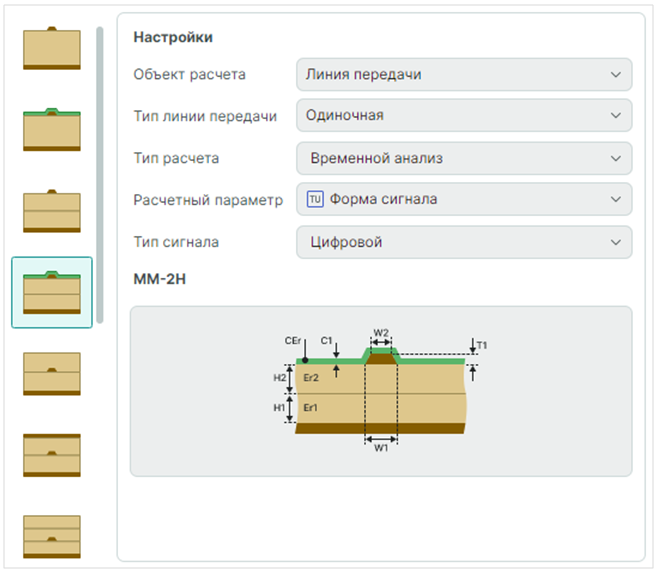

Рис. 1 Настройки расчета «Форма сигнала»
Рис. 1 Настройки расчета «Форма сигнала»
  1. Определите входные параметры линии передачи. Подробное описание входных параметров линии передачи представлено в разделах Одиночный расчет одиночной или копланарной одиночной ЛП и Одиночный расчет дифф. пары или копланарной дифф. пары, описание дополнительных параметров и параметров шероховатости – в разделе Общие параметры (Частотный анализ).
    Для расчета формы цифрового сигнала после прохождения линии передачи необходимо определить параметры сигнала (Рис. 2):
  • Y2 – амплитуда сигнала (В);
  • TR – длительность нарастания сигнала, передний фронт (нс);
  • TF – длительность спада сигнала, задний фронт (нс);
  • RW – длительность верхнего уровня сигнала, плоская часть импульса (нс);
  • PER – период повторения (нс).

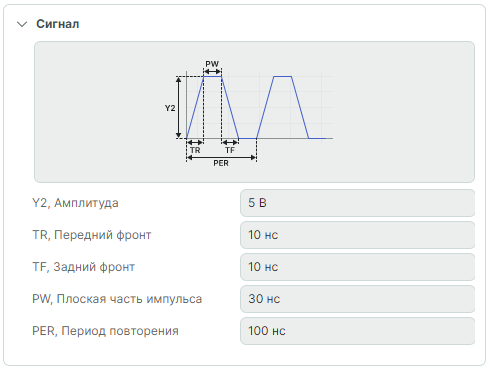

Рис. 2 Параметры цифрового сигнала
Рис. 2 Параметры цифрового сигнала

Для расчета формы аналогового сигнала необходимо определить параметры (Рис. 3):

  • YAMPL – амплитуда сигнала (В);
  • PHASE – фаза сигнала (°).

Рис. 3 Параметры аналогового сигнала
Рис. 3 Параметры аналогового сигнала
  1. Запустите расчет формы сигнала с помощью кнопки «Рассчитать» в правом нижнем углу вкладки расчета.

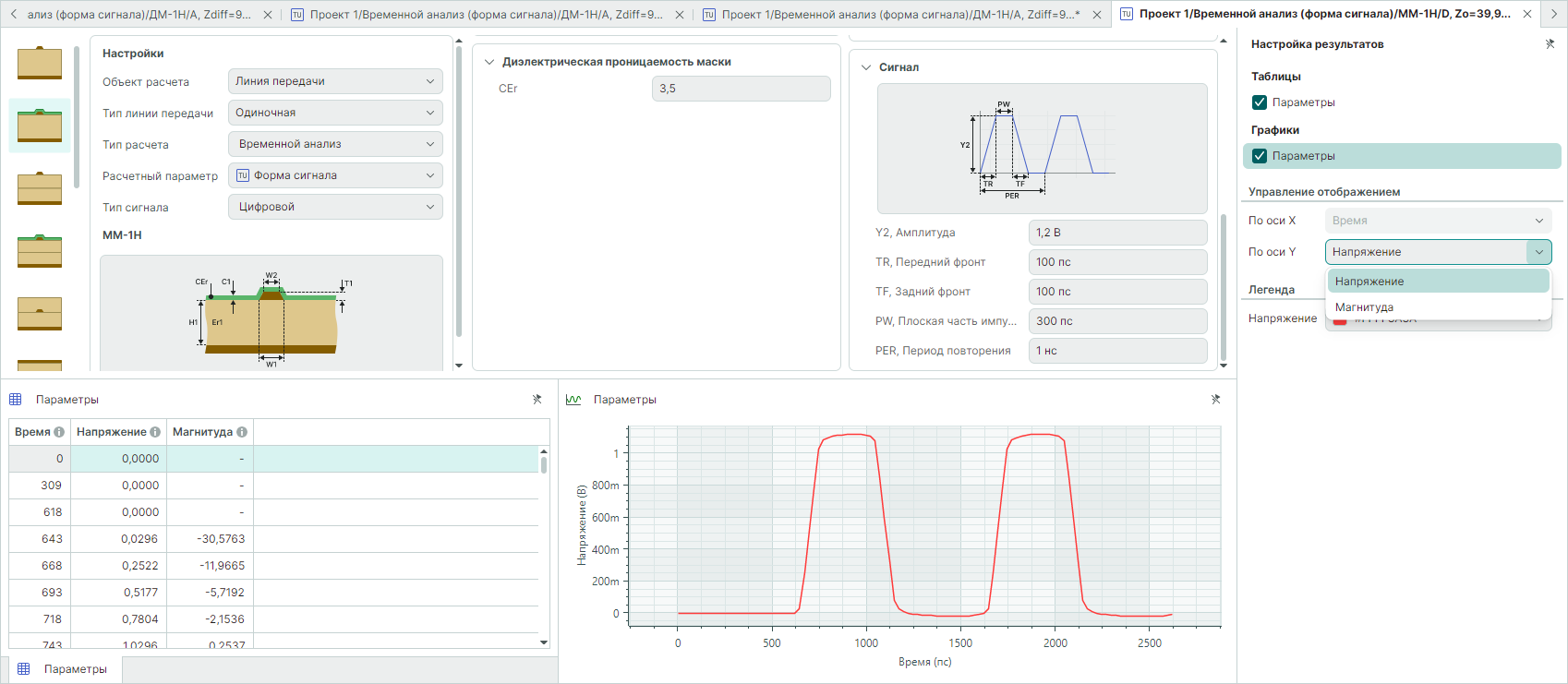

  2. Для одиночных и копланарных одиночных ЛП относительно времени рассчитываются (Рис. 4):
  • Напряжение (В);
  • Магнитуда (дБ).

Рис. 4 Форма сигнала после прохождения одиночной и копланарной одиночной ЛП
Рис. 4 Форма сигнала после прохождения одиночной и копланарной одиночной ЛП

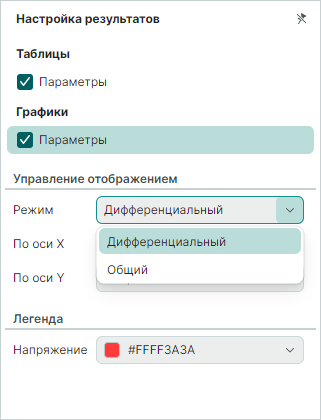

Для дифференциальных и копланарных дифференциальных параметры рассчитываются в нескольких режимах: «Дифференциальный», «Общий». Изменение отображения доступно в панели «Настройка результатов», см. Рис. 5.

Рис. 5 Режим отображения
Рис. 5 Режим отображения

Пример описанного расчета приведен в разделе Расчет формы сигнала.
