S-параметры

Для расчета S-параметров линии передачи в зависимости от времени выполните следующие действия:
1. Определите стартовые настройки расчета (Рис. 1):

  • «Объект расчета» – «Линия передачи»;
  • «Тип объекта» – «Одиночная», «Дифф. пара», «Копланарная одиночная» или «Копланарная дифф. пара»;
  • «Тип расчета» – «Временной анализ»;
  • «Расчетный параметр» – «S-параметры».
  1. Выберите модель линии передачи и ознакомьтесь с описанием выбранной модели в области просмотра.

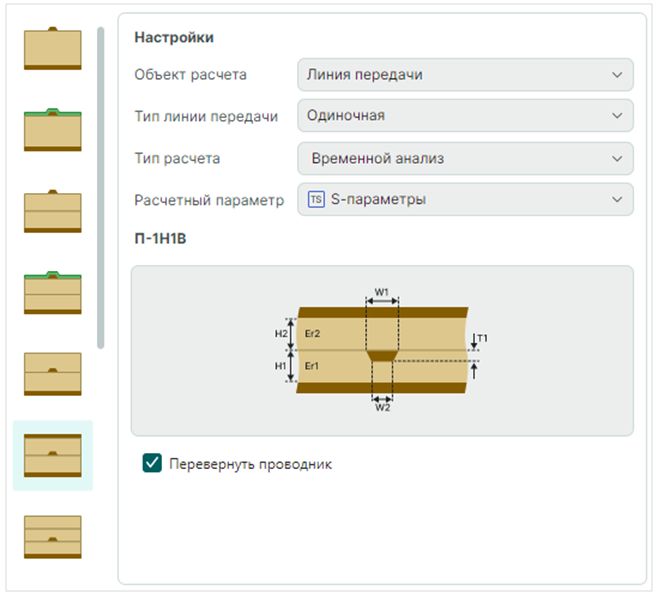

Рис. 1 Настройки расчета «S-параметры»
Рис. 1 Настройки расчета «S-параметры»
  1. Определите входные параметры линии передачи, сопротивление источника и приемника. Подробное описание параметров линии передачи представлено в разделах Одиночный расчет одиночной или копланарной одиночной ЛП и Одиночный расчет дифф. пары или копланарной дифф. пары, описание дополнительных параметров и параметров шероховатости – в разделе Общие параметры (Частотный анализ).
    По умолчанию для частоты (FREQ) уже задан диапазон значений, при необходимости измените значения диапазона или шага, но не отключайте множественный расчет, т.к. проведение одиночных расчетов не имеет практического смысла, см. Рис. 2.

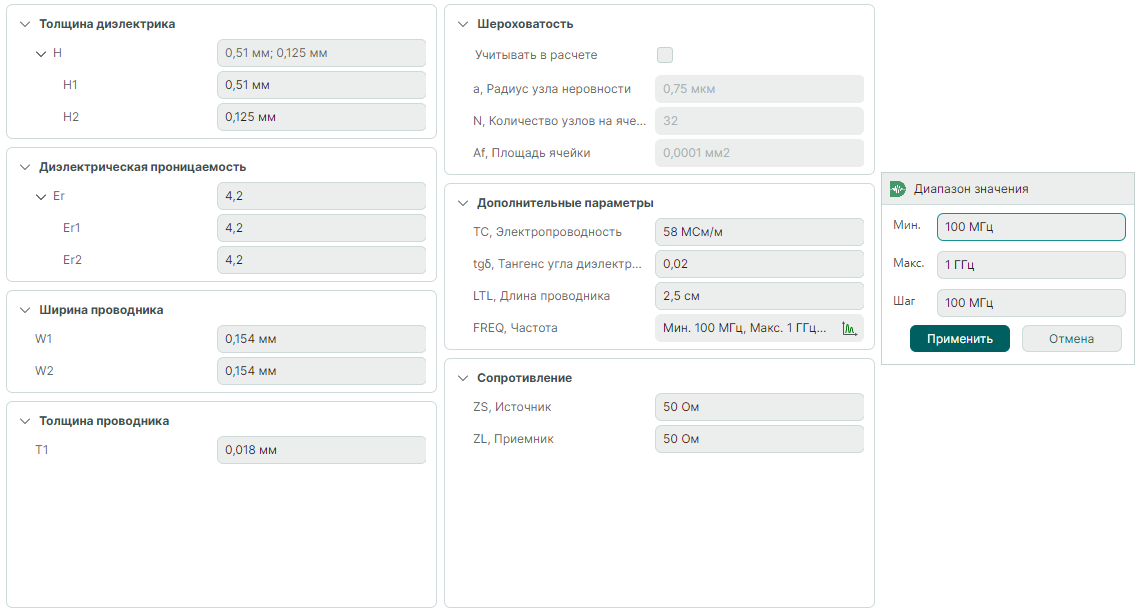

Рис. 2 Параметры ЛП и дополнительны параметры
Рис. 2 Параметры ЛП и дополнительны параметры
  1. Запустите расчет с помощью кнопки «Рассчитать» в правом нижнем углу вкладки расчета.
  2. Для одиночных и копланарных одиночных ЛП рассчитываются (Рис. 3):
  • S11 – коэффициент отражения от входа;
  • S21 – коэффициент передачи;
  • S12 – коэффициент обратной передачи;
  • S22 – коэффициент отражения от выхода.

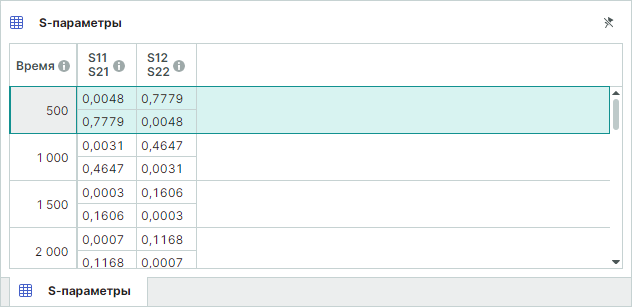

Рис. 3 S-параметры одиночной и копланарной одиночной ЛП
Рис. 3 S-параметры одиночной и копланарной одиночной ЛП

Для дифференциальных и копланарных дифференциальных ЛП рассчитываются в одиночном и смешанном режимах, см. Рис. 4.

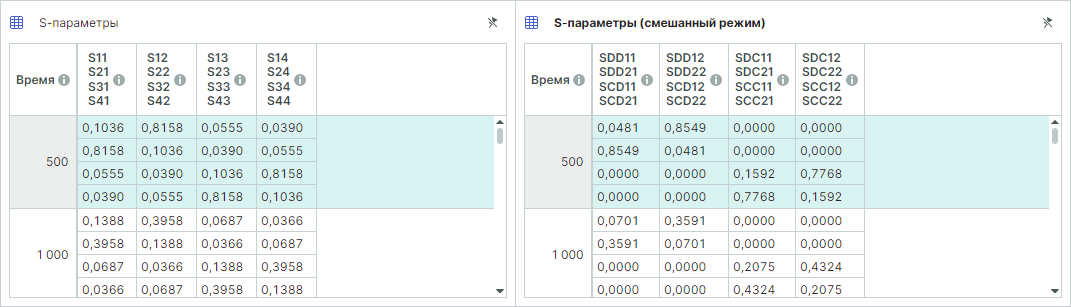

Рис. 4 S-параметры дифференциальной и копланарной дифференциальной ЛП
Рис. 4 S-параметры дифференциальной и копланарной дифференциальной ЛП

Для результатов расчета S-параметров в табличном виде доступен выбор режима представления (Рис. 5):

  • «Магнитуда/фаза»;
  • «Магнитуда (дБ)/фаза»;
  • «Действительная/мнимая».

Рис. 5 Режимы представления S-параметров
Рис. 5 Режимы представления S-параметров

Рассчитанные S-параметры доступны для одновременного отображения на графиках с помощью установки флагов в чек-боксы нужных коэффициентов в режимах: «Магнитуда», «Магнитуда (дБ)», см. Рис. 6.

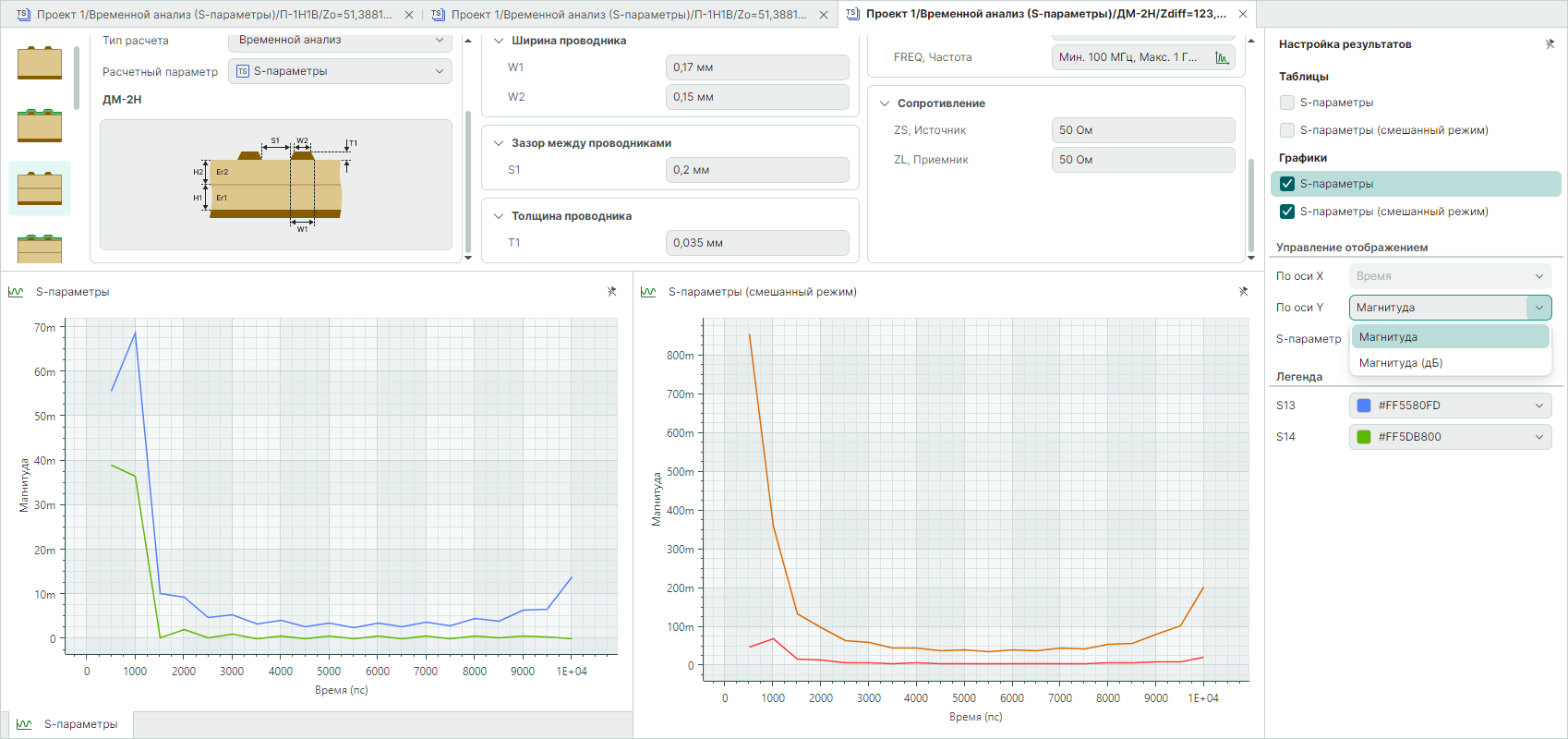

Рис. 6 Множественный расчет при определении S-параметров
Рис. 6 Множественный расчет при определении S-параметров

Пример описанного расчета приведен в разделе Расчет S-параметров во временной области.
