Общие параметры

Для расчета общих параметров линии передачи с учетом частоты выполните следующие действия:
1. Определите стартовые настройки расчета (Рис. 1):

  • «Объект расчета» – «Линия передачи»;
  • «Тип объекта» – «Одиночная», «Дифф. пара», «Копланарная одиночная» или «Копланарная дифф. пара»;
  • «Тип расчета» – «Частотный анализ»;
  • «Расчетный параметр» – «Общие».
  1. Выберите модель линии передачи и ознакомьтесь с описанием выбранной модели в области просмотра.

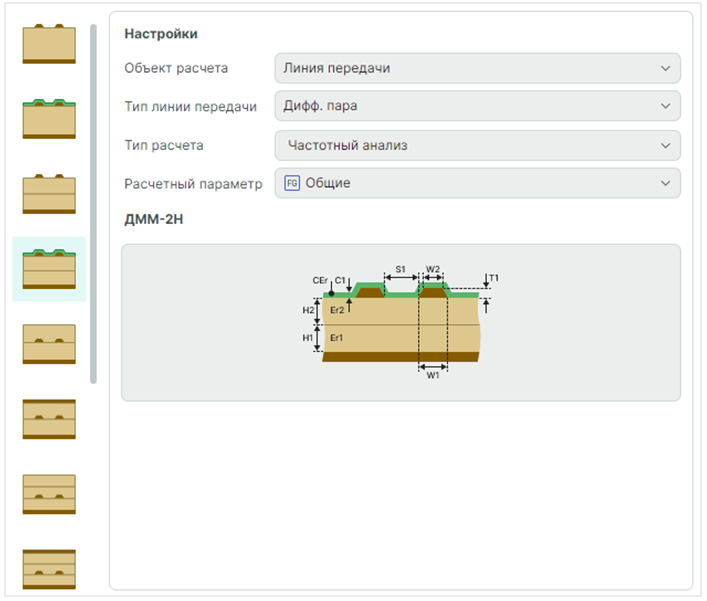

Рис. 1 Настройки расчета «Общие»
Рис. 1 Настройки расчета «Общие»
  1. Определите входные параметры линии передачи, подробное описание входных параметров линии передачи представлено в разделах Одиночный расчет одиночной или копланарной одиночной ЛП и Одиночный расчет дифф. пары или копланарной дифф. пары.
    Для расчета «Частотный анализ» → «Общие» доступно определение дополнительных параметров (Рис. 2):
  • TC – электропроводность материала проводника (См/м);
  • tgδ – тангенс угла диэлектрических потерь;
  • LTL – длина проводника (мм);
  • TR – фронт сигнала (пс);
  • FREQ – частота (МГц).

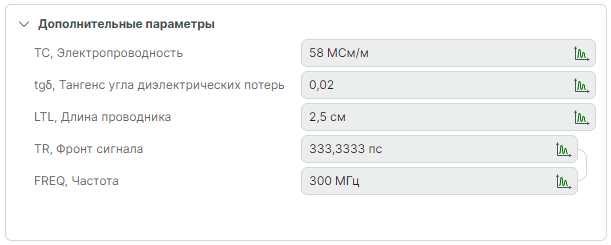

Рис. 2 Дополнительные параметры
Рис. 2 Дополнительные параметры

Ввод и учет в расчете параметров шероховатости доступен после установки флага в чек-бокс «Шероховатость» (Рис. 3):

  • a – радиус узла неровности (мкм);
  • N – количество узлов на ячейку;
  • Af – площадь ячейки (мм2).

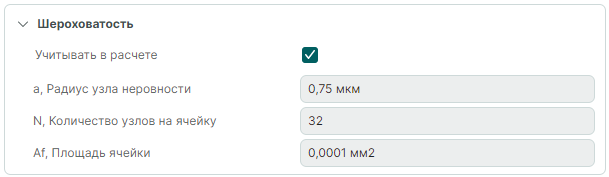

Рис. 3 Параметры шероховатости
Рис. 3 Параметры шероховатости
  1. Запустите расчет с помощью кнопки «Рассчитать» в правом нижнем углу вкладки расчета.
  2. Для одиночных и копланарных одиночных ЛП рассчитываются следующие параметры (Рис. 4):
  • Zo – волновое сопротивление (Ом);
  • R – сопротивление (Ом);
  • L – индуктивность (нГн);
  • C – емкость (пФ);
  • G – проводимость диэлектрика (См);
  • αdb,R – ослабление в проводнике (Дб);
  • αdb,D – ослабление в диэлектрике (Дб);
  • αdb – общее ослабление (Дб);
  • Tpd – задержка (пс);
  • Vp – скорость распространения сигнала (м/с);
  • EEr – эффективная диэлектрическая проницаемость;
  • ɸ – фаза (рад);
  • Vɸ – скорость фазы (м/с).

Рис. 4 Общие параметры одиночной и копланарной одиночной ЛП
Рис. 4 Общие параметры одиночной и копланарной одиночной ЛП

Для дифференциальных и копланарных дифференциальных линий передачи параметры рассчитывается в нескольких режимах, изменение отображения доступно в панели «Настройка результатов» (Рис. 5):

  • Zdiff – дифференциальное волновое сопротивление (Ом);
  • Zcomm – волновое сопротивление дифференциальной пары в режиме сигнала общего вида (Ом);
  • Zodd – волновое сопротивление линии, запитанной нечетной модой (Ом);
  • Zeven – волновое сопротивление линии, запитанной четной модой (Ом).

Рис. 5 Общие параметры дифференциальной и копланарной дифференциальной ЛП
Рис. 5 Общие параметры дифференциальной и копланарной дифференциальной ЛП

Множественный расчет при определении общих параметров с учетом частоты выполняется аналогично множественному расчету типа «Без потерь», т.е. один из входных параметров линии передачи задается в виде диапазона значений с установленным шагом изменения.
Для одиночных и копланарных одиночных ЛП для отображения по оси Y доступны все рассчитанные параметры, отображаемые в табличном виде (Zo, R, L, C, G, αdb,R, αdb,D, αdb, Tpd, Vp, EEr, ɸ, Vɸ), см. Рис. 6.

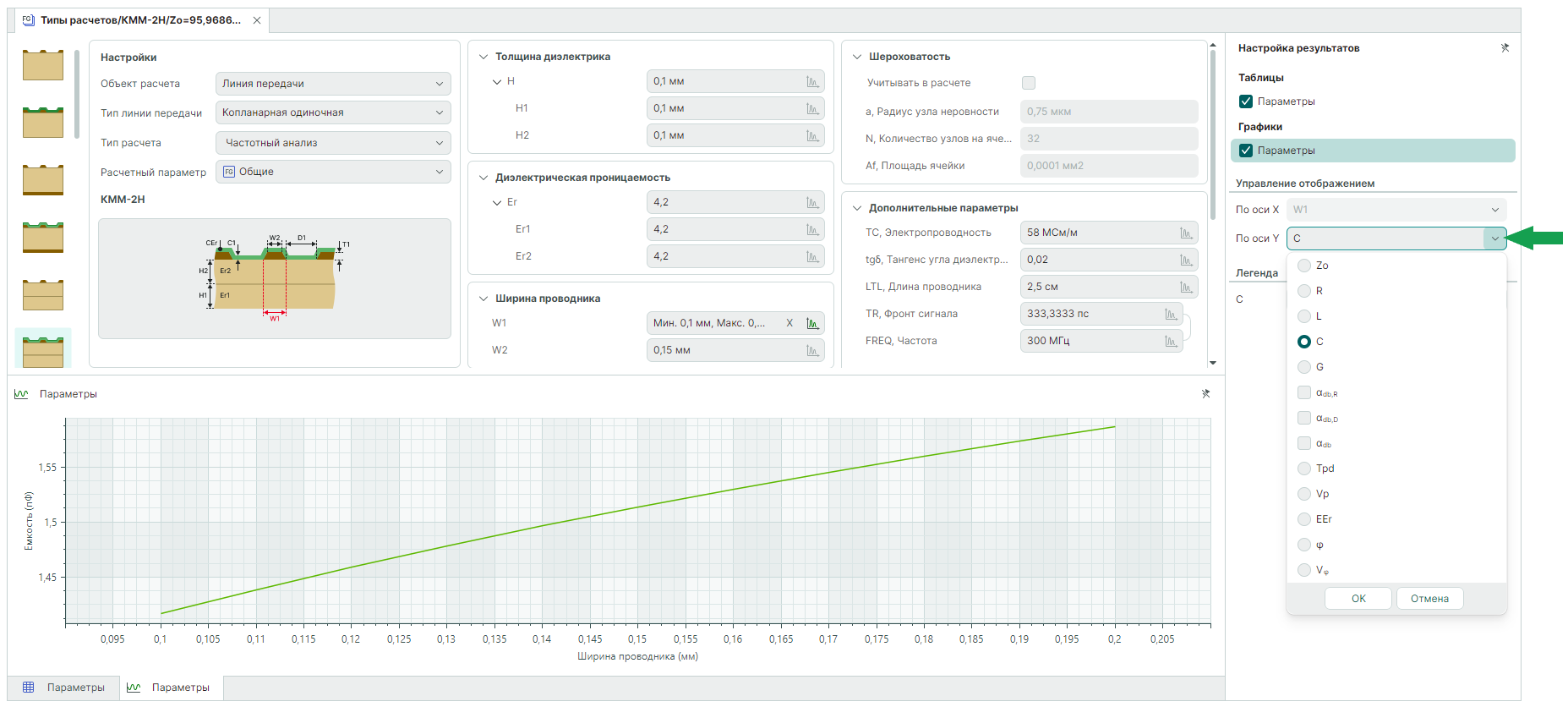

Рис. 6 Множественный расчет общих параметров одиночной или одиночной копланарной ЛП
Рис. 6 Множественный расчет общих параметров одиночной или одиночной копланарной ЛП

Параметры ослабления (αdb,R, αdb,D, αdb) доступны для совместного отображения на графике, см. Рис. 7.

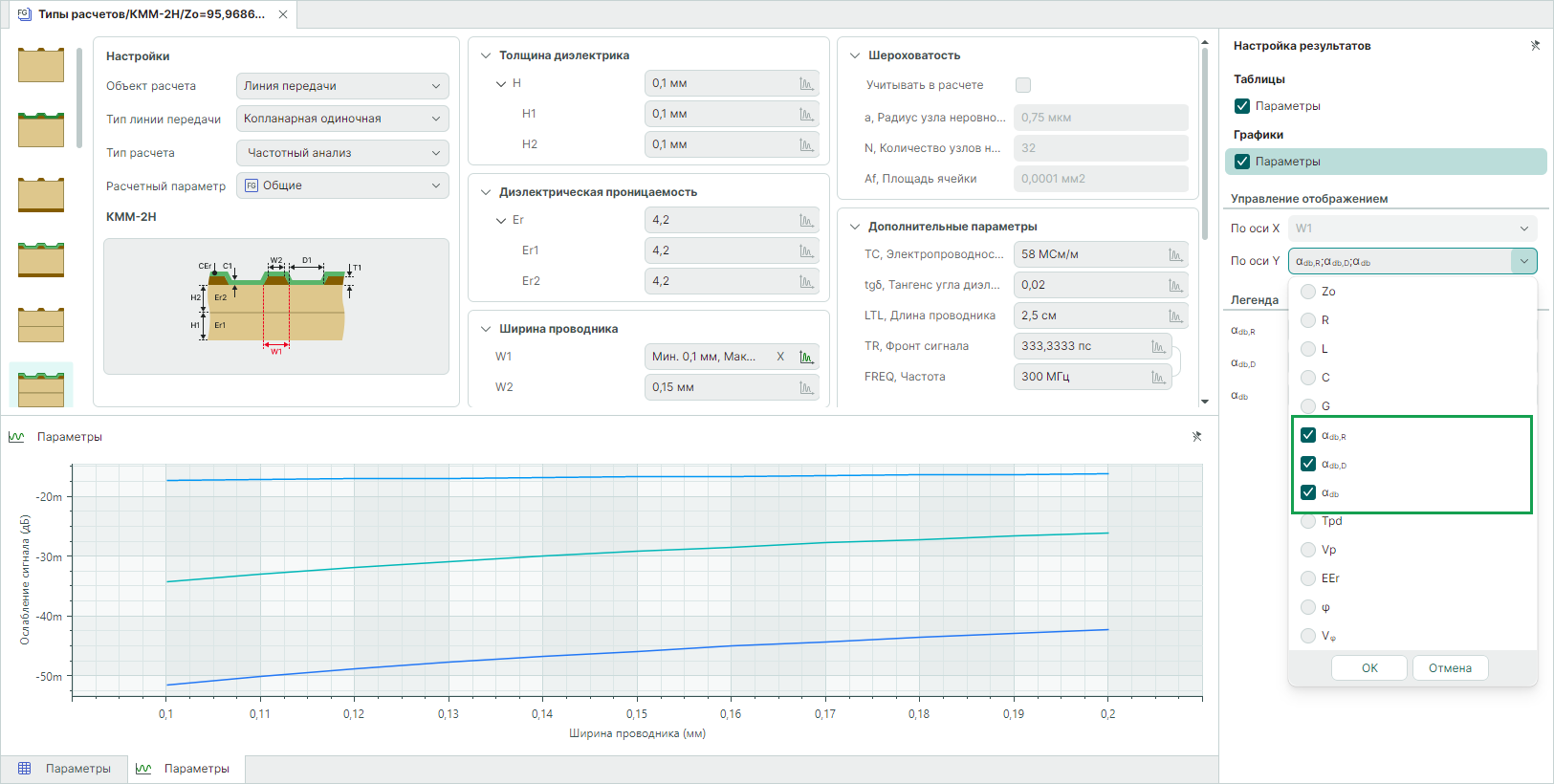

Рис. 7 Параметры ослабления на графике
Рис. 7 Параметры ослабления на графике

Для дифференциальных и копланарных дифференциальных ЛП дополнительно доступен выбор режима отображения рассчитанных параметров: «Дифференциальный», «Общий», «Нечетная мода», «Четная мода», см. Рис. 8.

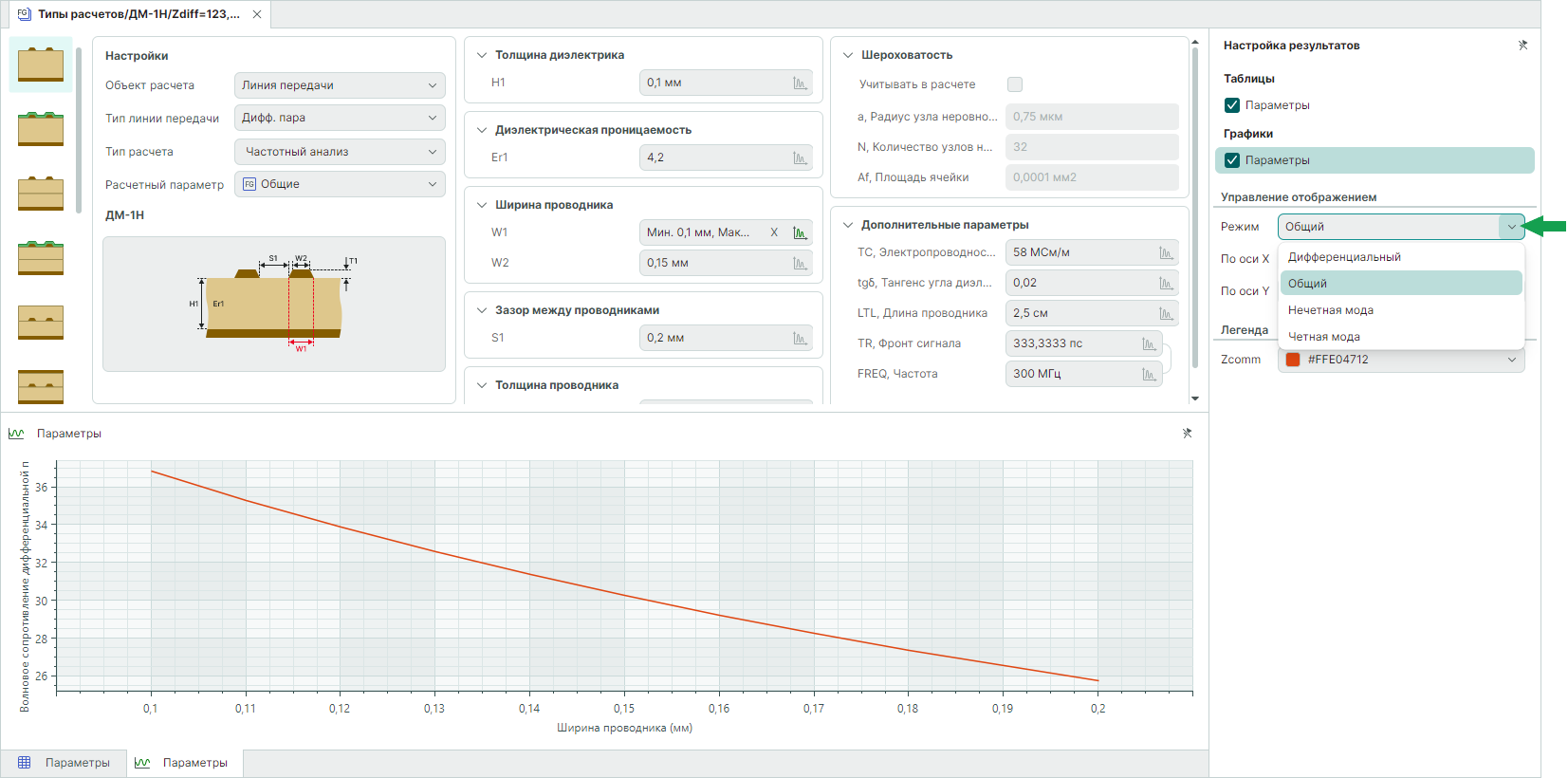

Рис. 8 Множественный расчет общих параметров дифференциальной или копланарной дифференциальной ЛП
Рис. 8 Множественный расчет общих параметров дифференциальной или копланарной дифференциальной ЛП

Пример множественного расчета общих параметров представлен в разделе Расчет длины ЛП при известном уровне потерь.
