S-параметры

Для расчета S-параметров линии передачи с учетом частоты выполните следующие действия:
1. Определите стартовые настройки расчета (Рис. 1):

  • «Объект расчета» – «Линия передачи»;
  • «Тип объекта» – «Одиночная», «Дифф. пара», «Копланарная одиночная» или «Копланарная дифф. пара»;
  • «Тип расчета» – «Частотный анализ»;
  • «Расчетный параметр» – «S-параметры».
  1. Выберите модель линии передачи и ознакомьтесь с описанием выбранной модели в области просмотра.

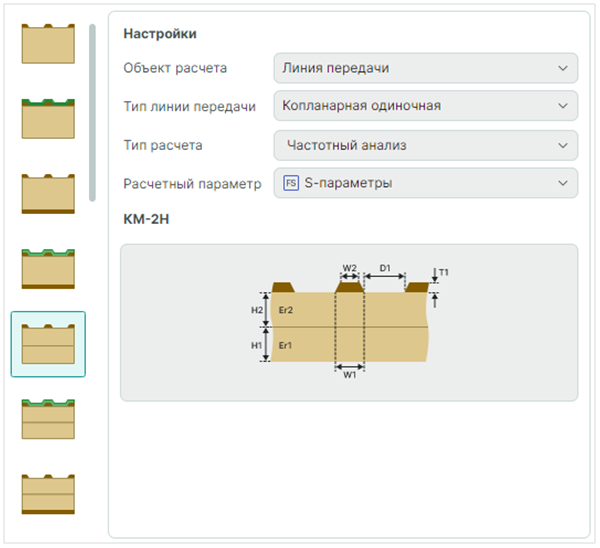

Рис. 1 Настройки расчета «S-параметры»
Рис. 1 Настройки расчета «S-параметры»
  1. Определите входные параметры линии передачи, подробное описание параметров линии передачи представлено в разделах Одиночный расчет одиночной или копланарной одиночной ЛП и Одиночный расчет дифф. пары или копланарной дифф. пары, описание дополнительных параметров и параметров шероховатости – в разделе Общие параметры (Частотный анализ).
    Дополнительно при расчете S-параметров должны быть определены (Рис. 2):
  • ZS – сопротивление источника (Ом);
  • ZL – сопротивление приемника (Ом).

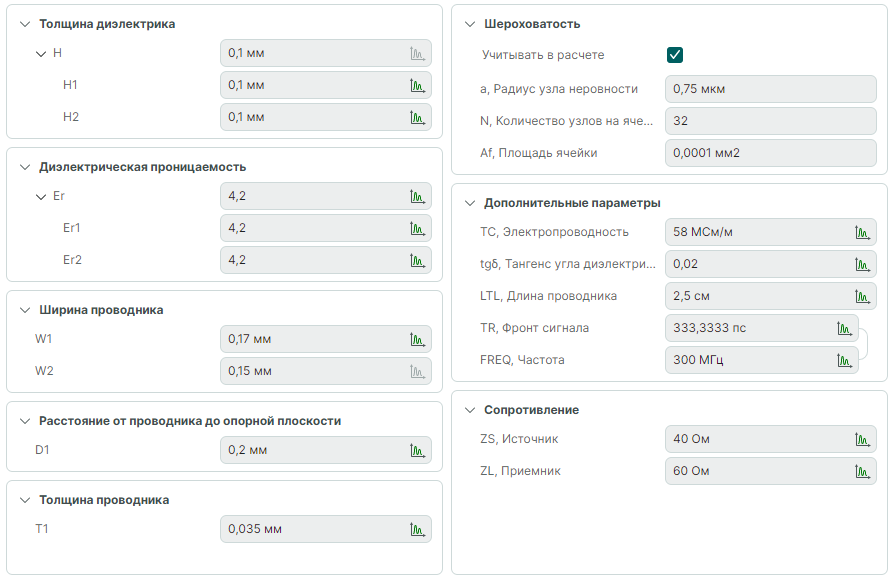

Рис. 2 Параметры ЛП и дополнительные параметры
Рис. 2 Параметры ЛП и дополнительные параметры
  1. Запустите расчет с помощью кнопки «Рассчитать» в правом нижнем углу вкладки расчета.
  2. Для одиночных и копланарных одиночных ЛП рассчитываются (Рис. 3):
  • S11 – коэффициент отражения от входа;
  • S21 – коэффициент передачи;
  • S12 – коэффициент обратной передачи;
  • S22 – коэффициент отражения от выхода.

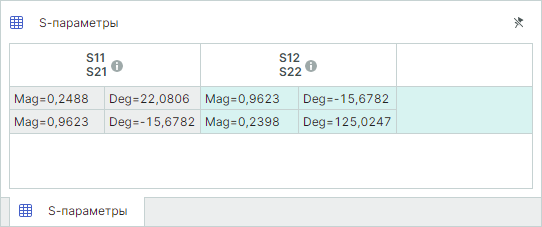

Рис. 3 S-параметры одиночной и копланарной одиночной ЛП
Рис. 3 S-параметры одиночной и копланарной одиночной ЛП

Для дифференциальных и копланарных дифференциальных ЛП S-параметры рассчитываются в одиночном и смешанном режимах.
Параметры ЛП при расчете в одиночном режиме представлены на Рис. 4.

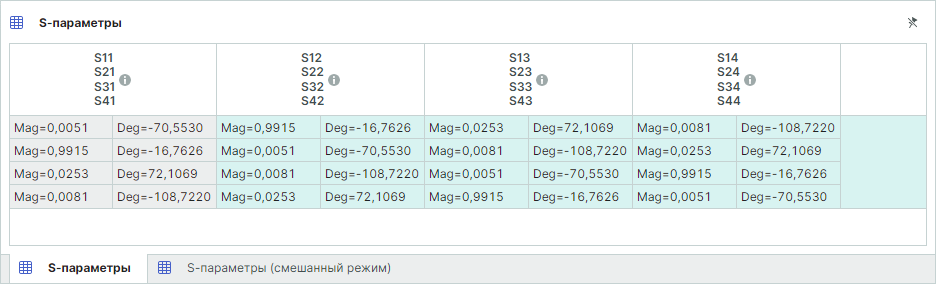

Рис. 4 Параметры ЛП при расчете в одиночном режиме
Рис. 4 Параметры ЛП при расчете в одиночном режиме

Параметры ЛП при расчете в смешанном режиме представлены на Рис. 5.

Рис. 5 Параметры ЛП при расчете в смешанном режиме
Рис. 5 Параметры ЛП при расчете в смешанном режиме

Для результатов расчета S-параметров в табличном виде доступен выбор режима представления (Рис. 6):

  • «Магнитуда/фаза»;
  • «Магнитуда (дБ)/фаза»;
  • «Действительная/мнимая».

Рис. 6 Режимы представления S-параметров
Рис. 6 Режимы представления S-параметров

Множественный расчет при определении S-параметров с учетом частоты выполняется аналогично другим множественным расчетам системы, т.е. один из входных или дополнительных параметров линии передачи задается в виде диапазона значений с установленным шагом изменения.
Рассчитанные S-параметры доступны для одновременного отображения на графиках с помощью установки флагов в чек-боксы нужных параметров в режимах: «Магнитуда», «Магнитуда (дБ)», «Фаза», см. Рис. 7.

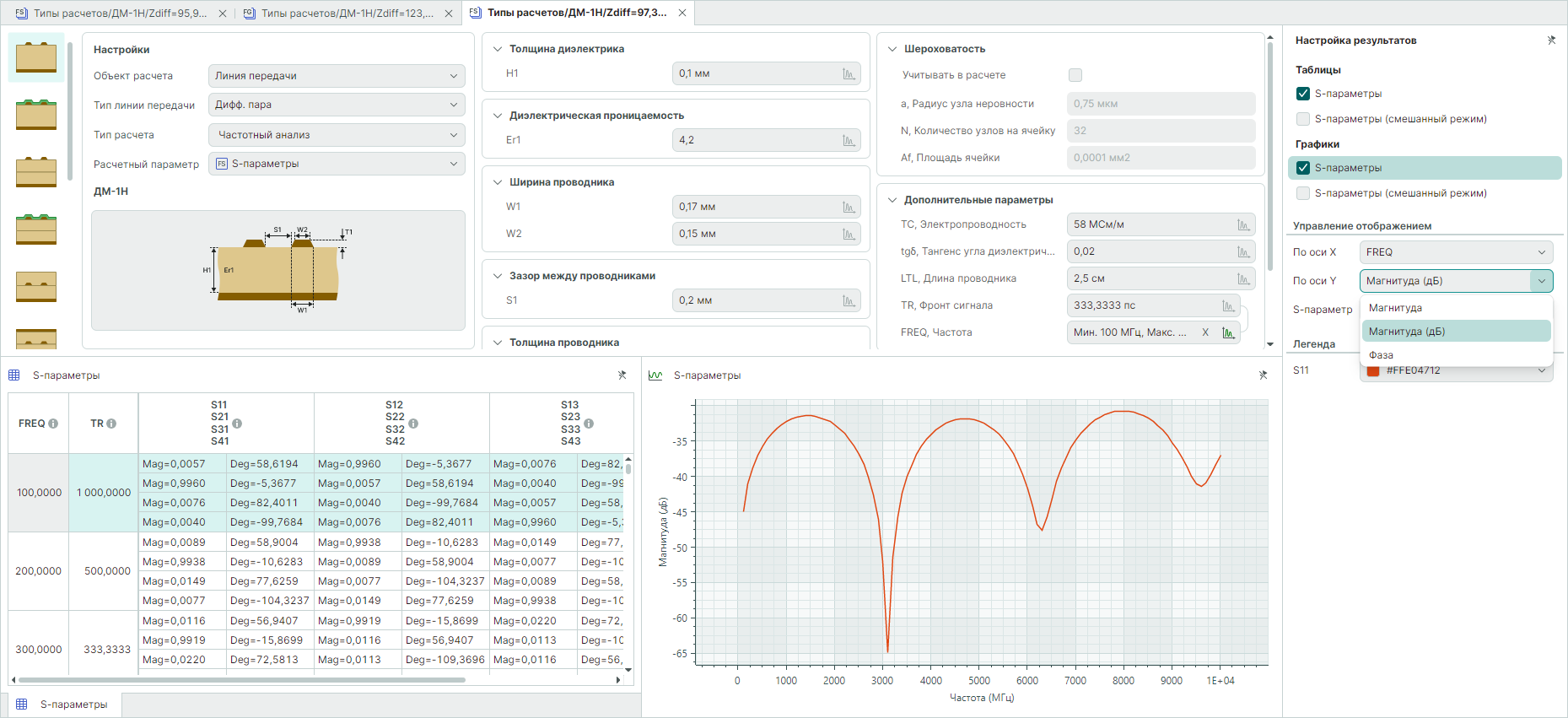

Рис. 7 Множественный расчет при определении S-параметров
Рис. 7 Множественный расчет при определении S-параметров

Пример расчета S-параметров линии передачи приведен в разделе Расчет S-параметров в частотном диапазоне.
