Перекрестные помехи

Для расчета перекрестных помех линии передачи выполните следующие действия:
1. Определите стартовые настройки расчета (Рис. 1):

  • «Объект расчета» – «Линия передачи»;
  • «Тип объекта» – «Одиночная» или «Дифф. пара»;
  • «Тип расчета» – «Частотный анализ»;
  • «Расчетный параметр» – «Перекрестные помехи».
  1. Выберите модель линии передачи и ознакомьтесь с описанием выбранной модели в области просмотра.

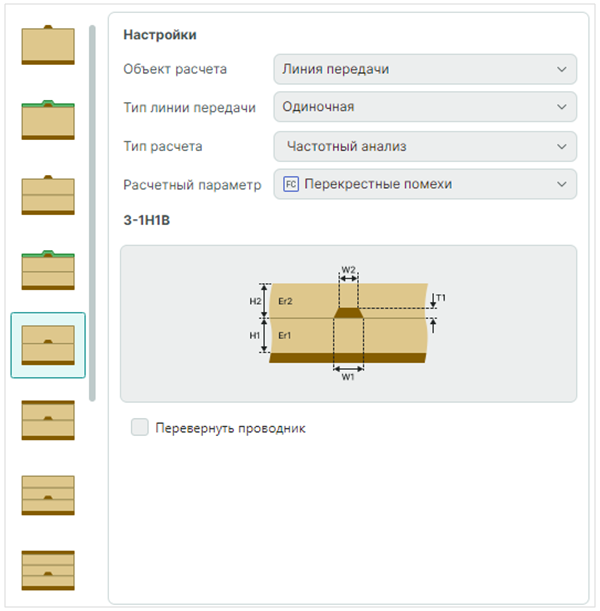

Рис. 1 Настройки расчета «Перекрестные помехи»
Рис. 1 Настройки расчета «Перекрестные помехи»
  1. Определите входные параметры линии передачи, подробное описание параметров линии передачи представлено в разделах Одиночный расчет одиночной или копланарной одиночной ЛП и Одиночный расчет дифф. пары или копланарной дифф. пары.
    Для расчета «Частотный анализ» → «Перекрестные помехи» доступно определение дополнительных параметров (Рис. 2):
  • Количество линий передач – 2 или 3;
  • V – напряжение (Порт 1, 3 и т.д.). Количество параметров V (V1, V3 и т.д.) зависит от количества проводников в выбранной модели;

Примечание! Для определения уровня напряжения на портах могут быть выбраны только фиксированные значения из выпадающих меню: «+1 В», «0 В», «-1 В». Хотя бы один порт линии передачи должен иметь ненулевое значение напряжения, т.к. уровень перекрестных помех пропорционален установленному напряжению.

  • LTL – длина проводника (мм);

  • G1 – зазор между проводниками (мм);

  • TR – фронт сигнала (пс);

  • FREQ – частота (МГц).

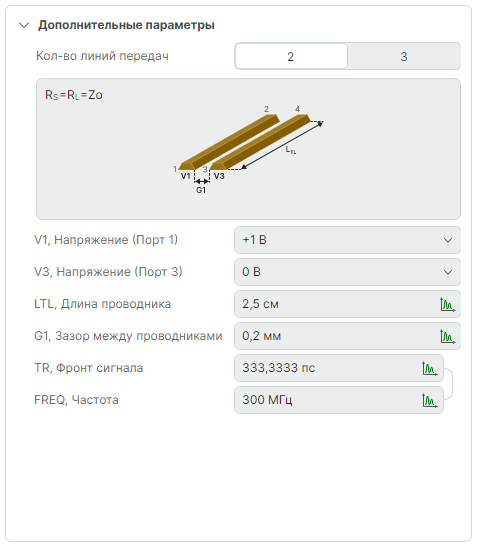

Рис. 2 Дополнительные параметры
Рис. 2 Дополнительные параметры
  1. Запустите расчет с помощью кнопки «Рассчитать» в правом нижнем углу вкладки расчета.
  2. Для одиночных ЛП рассчитываются (Рис. 3):
  • Zo – волновое сопротивление (Ом);
  • UNEXT – напряжение в начале линии (В);
  • ɸNEXT – фаза в начале линии (°);
  • UFEXT – напряжение в конце линии (В);
  • ɸFEXT – фаза в конце линии (°).

Рис. 3 Параметры одиночных линий передачи
Рис. 3 Параметры одиночных линий передачи

Для дифференциальных ЛП рассчитываются Zodd – волновое сопротивление линии, запитанной нечетной модой (Ом) и аналогичные параметры – напряжение и фаза в начале и конце каждой линии, см. Рис. 4.

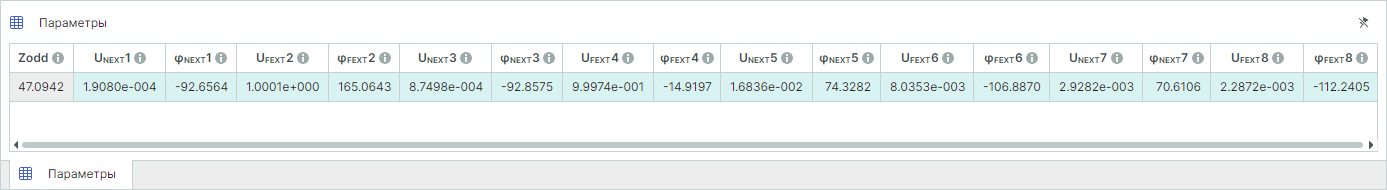

Рис. 4 Параметры дифференциальных линий передачи
Рис. 4 Параметры дифференциальных линий передачи

Примечание! Количество рассчитываемых параметров UNEXT, ɸNEXT, UFEXT, ɸFEXT зависит от выбранной модели и количества линий передачи.

Результаты расчета перекрестных помех для дифференциальных ЛП могут быть отображены в трех режимах (Рис. 5):

  • «Одиночный»;
  • «Нечетная мода»;
  • «Четная мода».

Рис. 5 Режимы представления расчета
Рис. 5 Режимы представления расчета

Множественный расчет при определении перекрестных помех выполняется аналогично другим множественным расчетам системы, т.е. один из входных или дополнительных параметров линии передачи задается в виде диапазона значений с установленным шагом изменения.
Для отображения на графиках при множественном расчете доступны полученные значения (Рис. 6):

  • UNEXT/FEXT – напряжение помехи на выбранном порте (ближнем/дальнем);

  • FNEXT/FEXT – фаза помехи на выбранном порте (ближнем/дальнем).

Рассчитанные параметры доступны для одновременного отображения на графике, в выпадающем меню «Порт» установите флаги в чек-боксы нужных портов и нажмите «ОК».

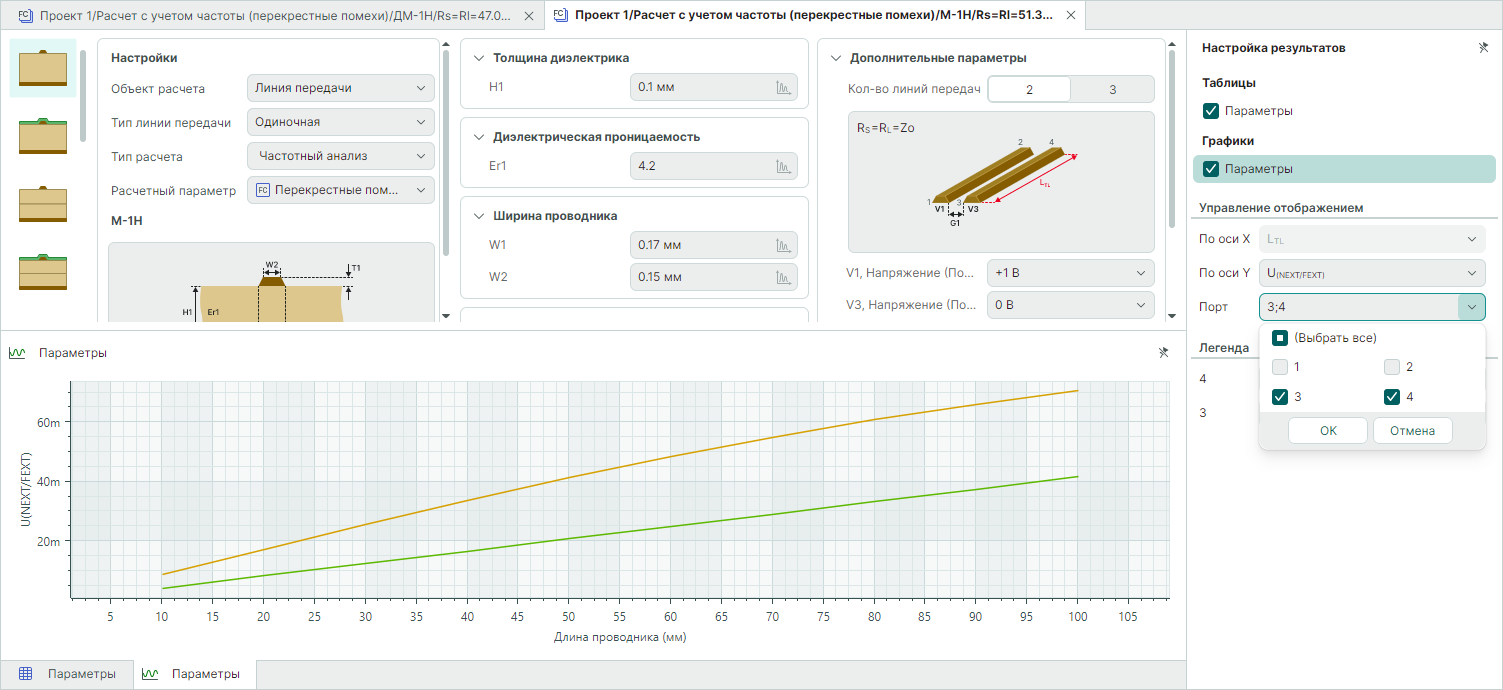

Рис. 6 Множественный расчет перекрестных помех
Рис. 6 Множественный расчет перекрестных помех

Для дифференциальных линий передачи также доступен выбор режима отображения рассчитанных параметров: «Одиночный», «Нечетная мода», «Четная мода».
Примеры использования расчета перекрестных помех приведены в разделах Оценка перекрестных помех и Расчет расстояния между линиями передачи.
