Оценка перекрестных помех¶
Одной из важнейших задач обеспечения целостности сигналов, является определение уровня перекрестных помех. В системе SimPCB Lite перекрестные помехи вычисляются для согласованных линий передачи, т.е. сопротивление источника и нагрузки равно волновому сопротивлению линии.
Рассмотрим в качестве примера модуль DDR4 с частотой 2400 МГц.
Рассчитаем перекрестные помехи между двумя линиями на данной частоте для согласованной микрополосковой линии передачи с маской, расположенной на первом слое типовой структуры 6-и слойной печатной платы толщиной 1,5 мм, см. Рис. 1.
Источник изображения типовой структуры – сайт www.rezonit.ru.

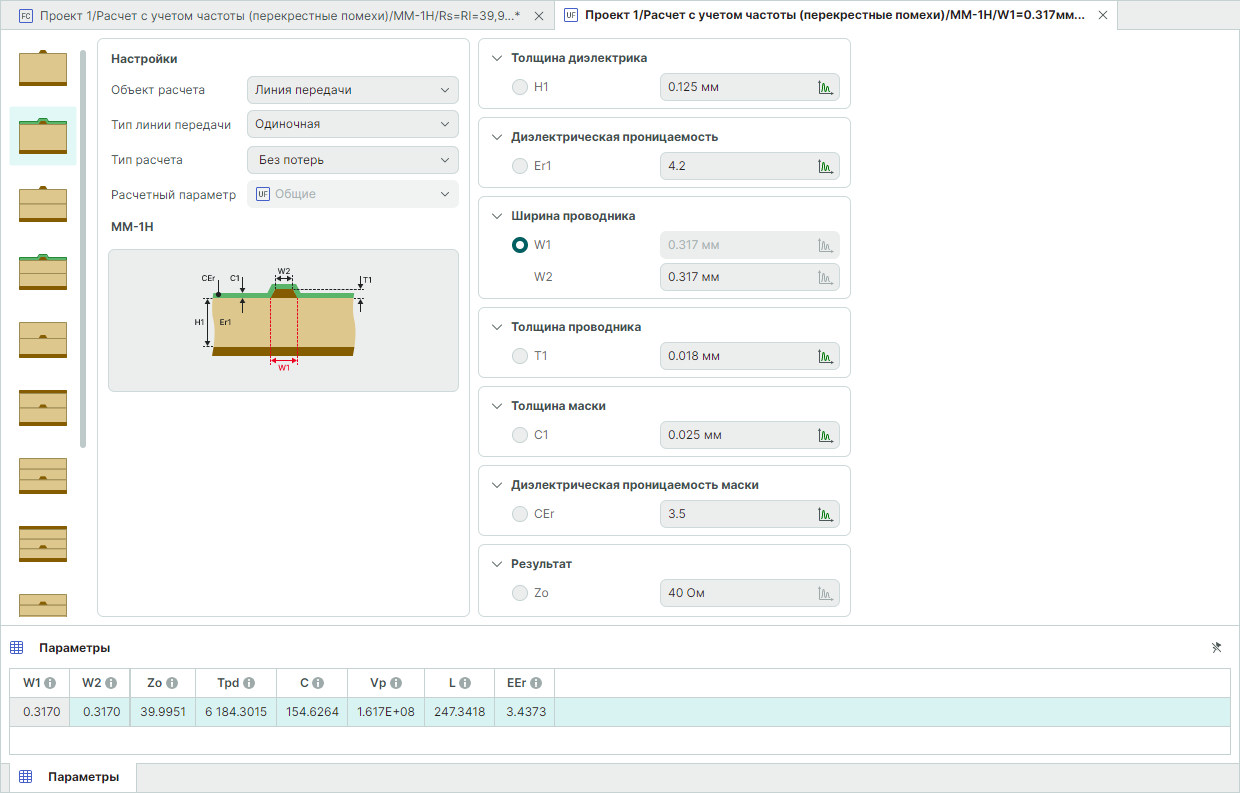

Определите ширину проводника, соответствующую волновому сопротивлению в 40 Ом с помощью расчета «Без потерь», см. Рис. 2.
Подробное описание расчета представлено в разделе Расчет ширины проводника.
Рассчитанная ширина проводника составит 0,3170 мм.
Переключите тип расчета в области настроек на «Частотный анализ» → «Перекрестные помехи», при этом заданные параметры линии передачи сохранят свои значения.

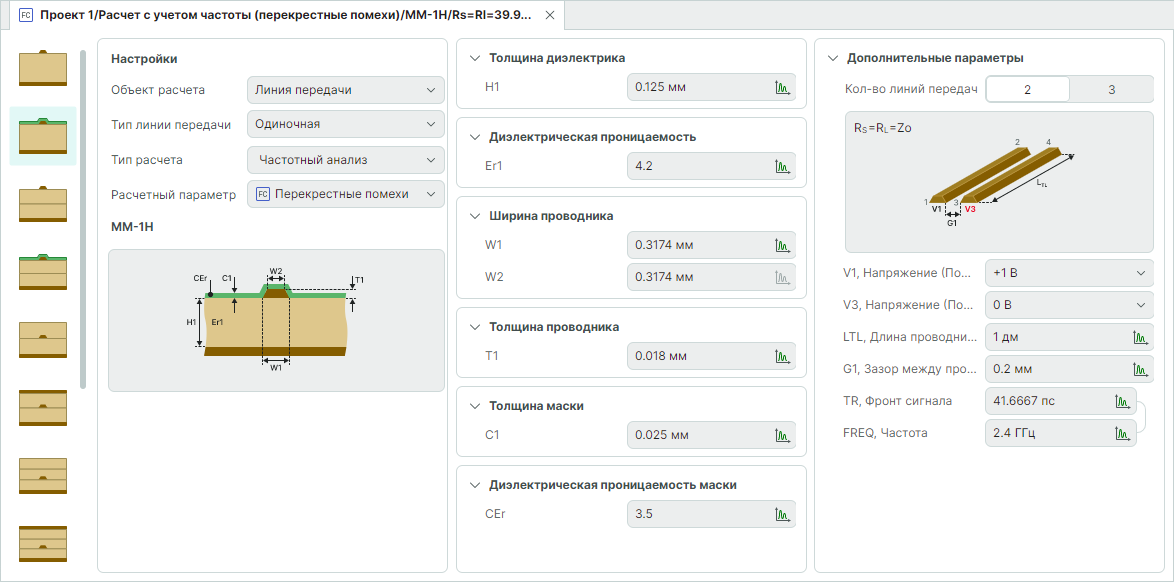

Определите параметры линии передачи (Рис. 3):
- Длина линии (LTL) – 100 мм;
- Напряжение V1 (Порт 1) – «+1 В»;
- Напряжение V3 (Порт 3) – «0 В»;
- Частота (FREQ) – 2400 МГц;
- Зазор между проводниками (G1) – 0,2 мм.
Запустите расчет.

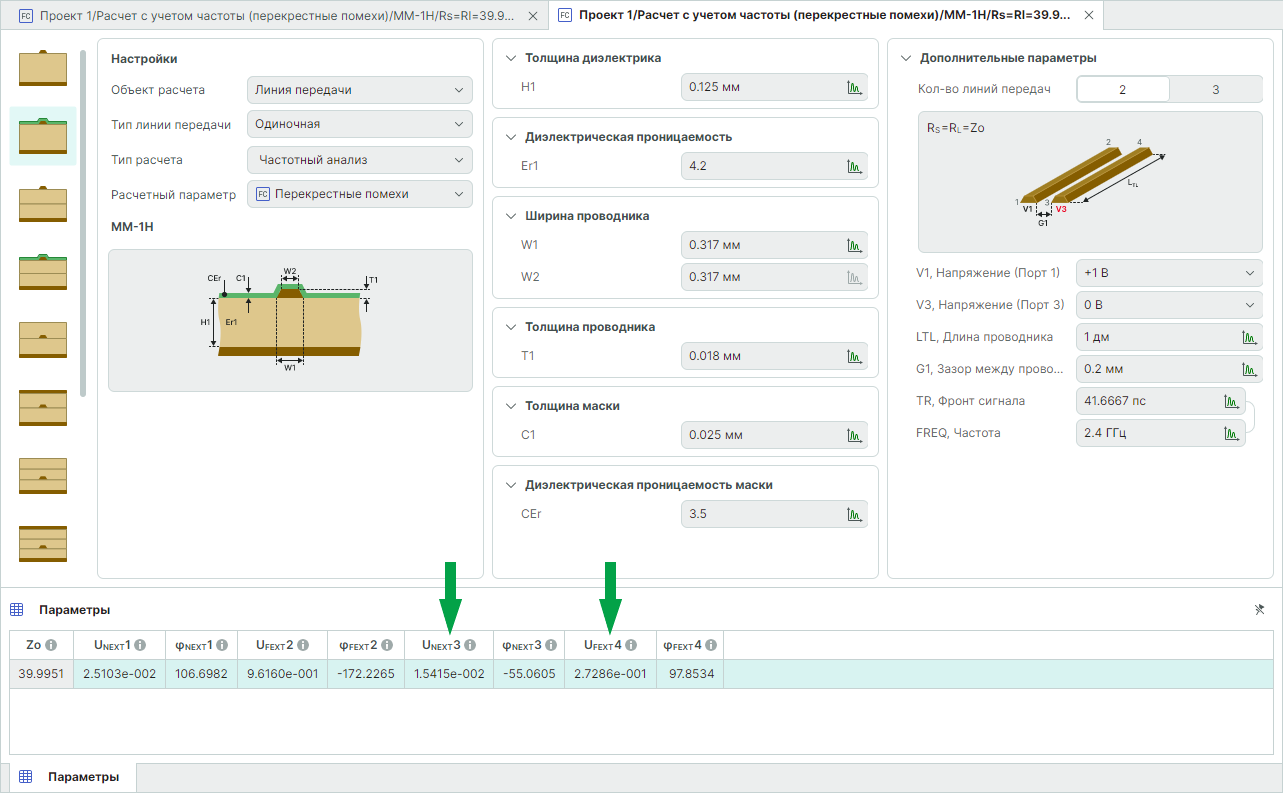

В таблице с результатами расчета видно (Рис. 4):
- помеха на ближнем конце линии (UNEXT3) составляет 0,015 В;
- на дальнем конце (UFEXT4) – 0,27 В.
Следует отметить, что расчет выполняется при фиксированном значении напряжения V1 (Порт 1). Это может быть «+1 В» и «-1 В». Уровень помехи в данном случае будет пропорционален напряжению на порте 1.
Например, если необходимо определить помеху от V1=5 В входного сигнала, то она составит:
- 5* 0.015 В = 0.075 В – на ближнем конце линии (UNEXT3);
- 5 * 0.27 В = 1.35 В – на дальнем конце линии (UFEXT4).
