Расчет параметров дифф. пары

В качестве примера расчета параметров дифф. пары и вторичных параметров ЛП рассмотрим расчет дифференциальной микрополосковой линии передачи с маской, расположенной на первом слое типовой структуры 6-и слойной печатной платы толщиной 1,5 мм с опорным слоем, расположенным на втором слое выбранной структуры, под заданное волновое сопротивление 100 Ом, см. Рис. 1.
Источник изображения типовой структуры – сайт www.rezonit.ru.

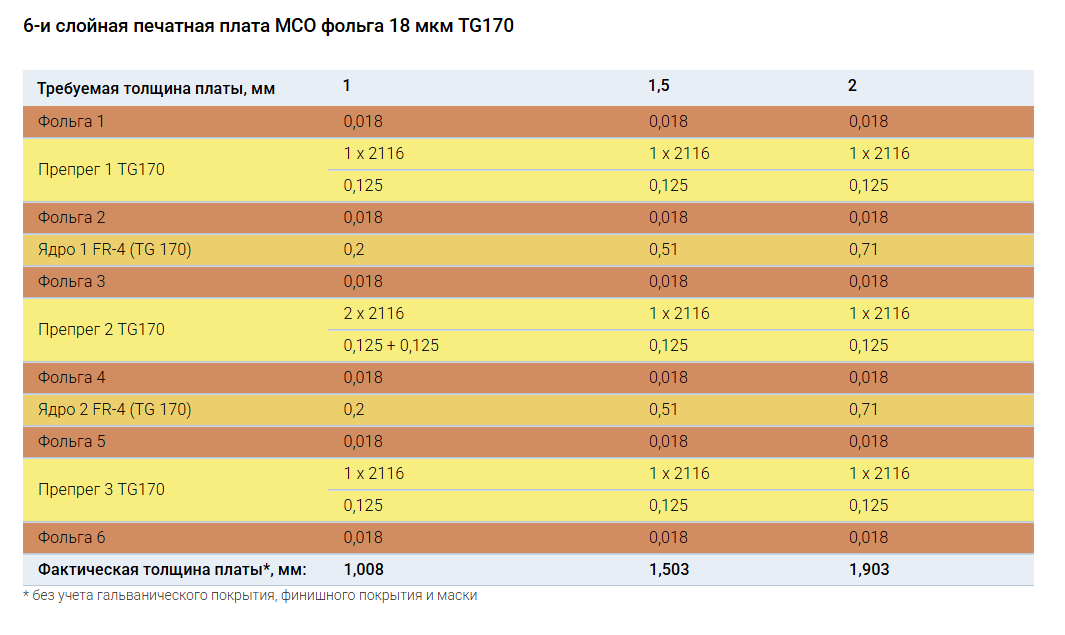

Рис. 1 Типовая структура 6-и слойной печатной платы
Рис. 1 Типовая структура 6-и слойной печатной платы

Определите стартовые настройки расчета: для дифференциальной микрополосковой линии передачи с маской (ДММ-1Н) выберите тип расчета «Без потерь», см. Рис. 2.

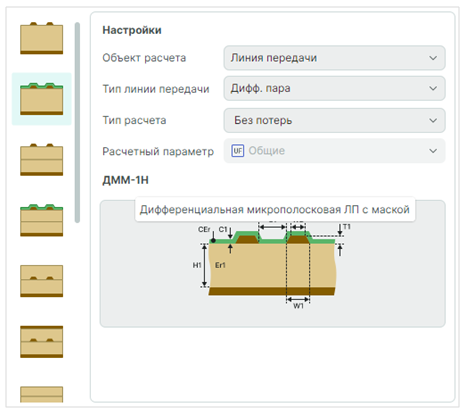

Рис. 2 Настройки расчета
Рис. 2 Настройки расчета

Внесите значения параметров структуры платы в соответствующие поля, установите переключатель напротив параметра W1 для расчета ширины проводников диффпары под заданное значение дифференциального волнового сопротивления Zdiff=100 Ом, см. Рис. 3.

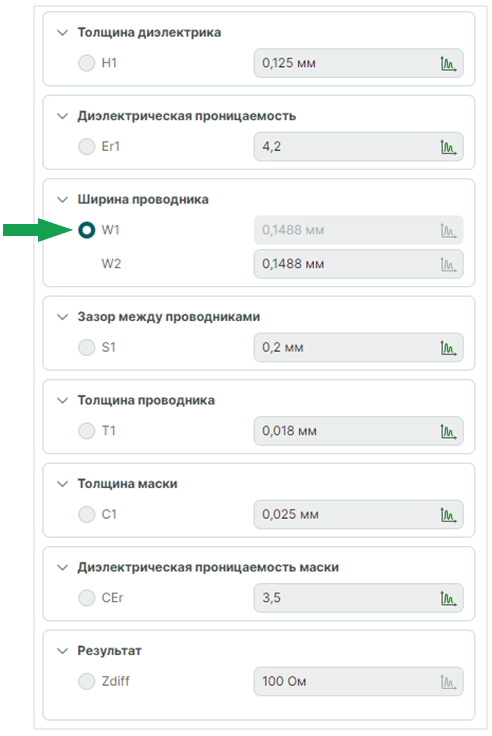

Рис. 3 Параметры расчета
Рис. 3 Параметры расчета

Запустите расчет.
Первые столбцы таблицы с результатами в нижней области вкладки будут соответствовать рассчитанным значениям ширины проводников дифференциальной пары до и после подтрава (W1/W2) (в нашем случае значения одинаковы). Следующие столбцы отображают точное рассчитанное значение волнового сопротивления и вторичные параметры линии передачи, см. Рис. 4.

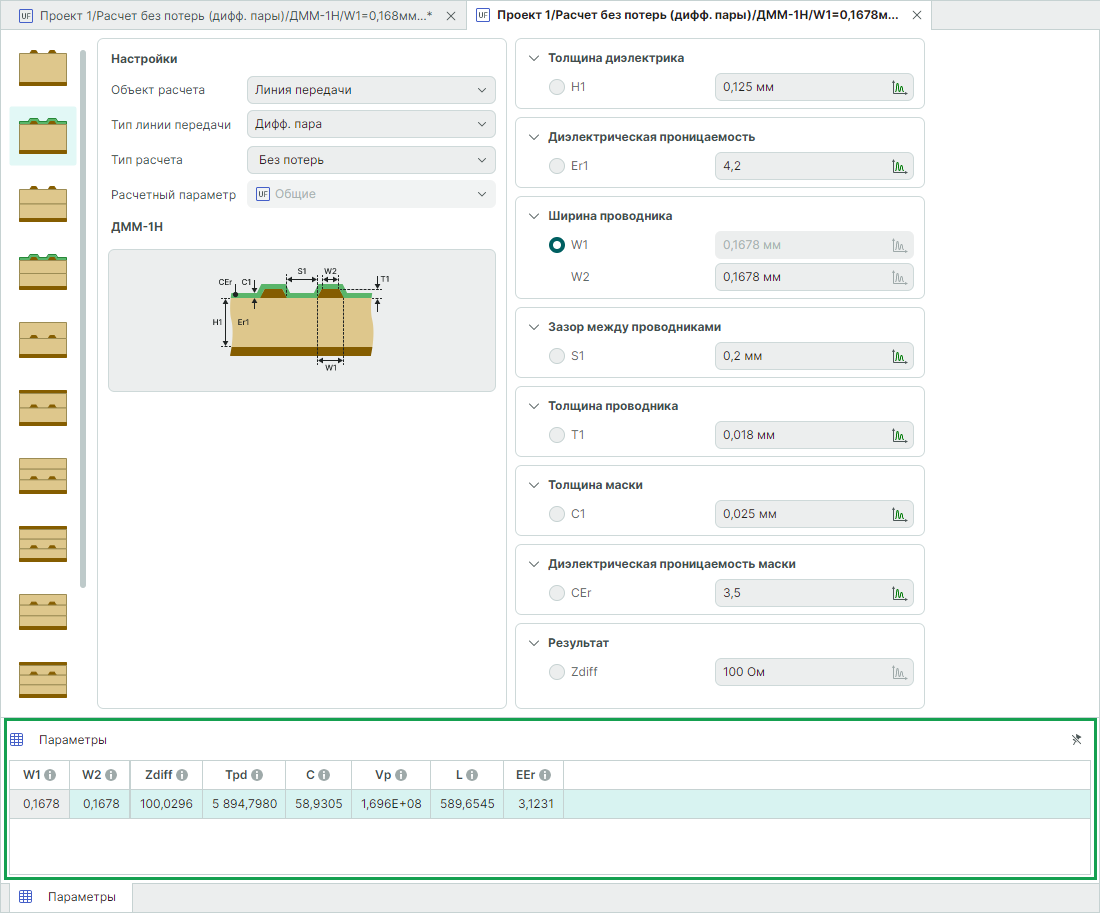

Рис. 4 Результаты расчета
Рис. 4 Результаты расчета

Ширина проводников диффпары, необходимая для обеспечения волнового сопротивления в 100 Ом, составит 0,1678 мм.
Аналогичным образом может быть выполнен расчет значения зазора между проводниками дифференциальной пары (S1) при заданных значениях ширины проводников диффпары и требуемого волнового сопротивления.
