Расчет S-параметров во временной области

Значительную практическую ценность имеет временной анализ S-параметров. С помощью временной зависимости доступно восстановление формы сигнала с использованием математической функции свертки. Чаще всего для линии передачи представляют интерес коэффициенты S11 и S21.
Рассмотрим пример расчета S-параметров во временной области для согласованной полосковой линии передачи, расположенной на третьем слое типовой структуры 6-и слойной печатной платы толщиной 1,5 мм, см. Рис. 1.
Источник изображения типовой структуры – сайт www.rezonit.ru.

Рис. 1 Типовая структура 6-ти слойной печатной платы
Рис. 1 Типовая структура 6-ти слойной печатной платы

Определите ширину проводника, соответствующую волновому сопротивлению в 50 Ом с помощью расчета «Без потерь», см. Рис. 2.

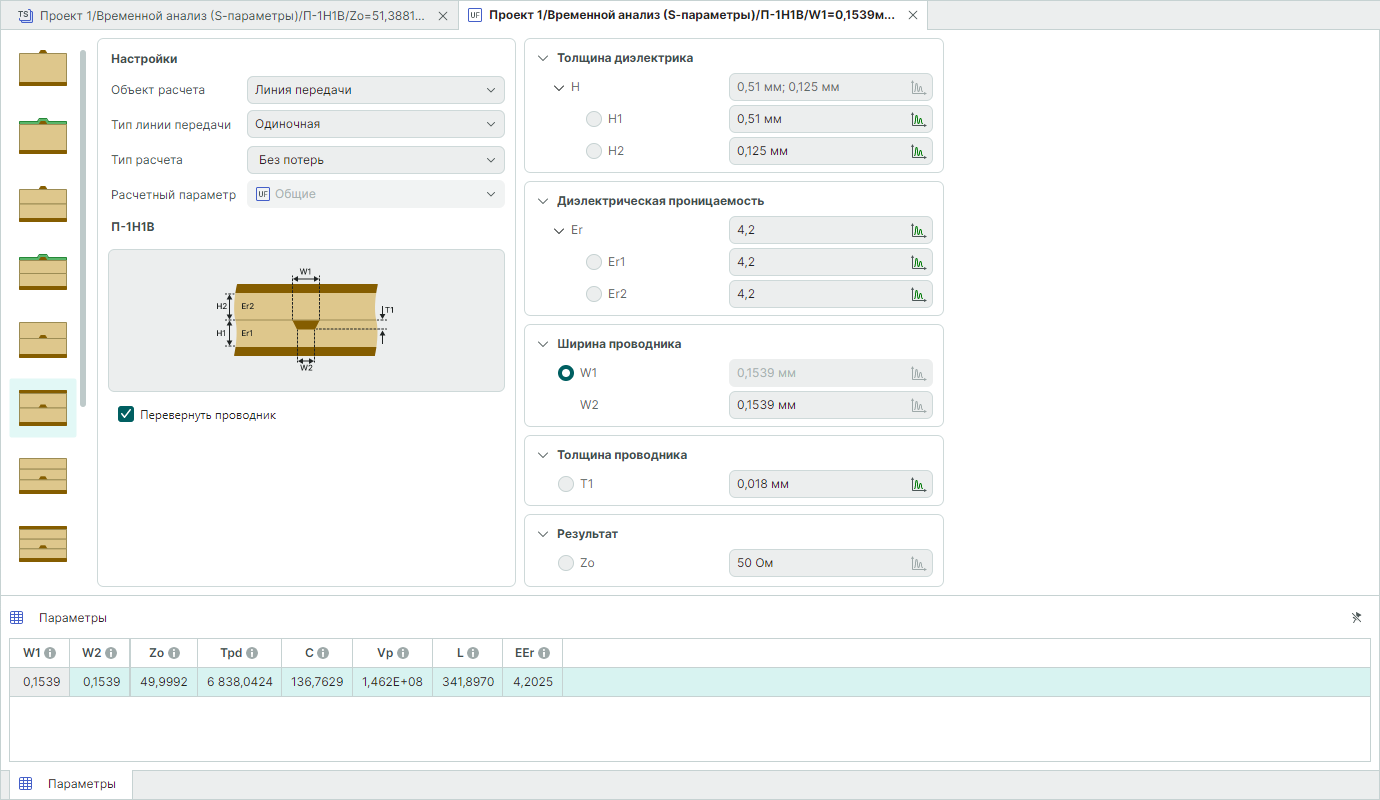

Рис. 2 Расчет ширины проводника
Рис. 2 Расчет ширины проводника

Подробное описание расчета представлено в разделе Расчет ширины проводника.
Рассчитанная ширина проводника составит 0,1539 мм.
Переключите тип расчета в области настроек на «Временной анализ» → «S-параметры», при этом заданные параметры линии передачи сохранят свои значения.
Определите параметры линии передачи (Рис. 3):

  • Длина линии (LTL) – 100 мм;
  • Сопротивление источника (ZS) – 50 Ом;
  • Сопротивление приемника (ZL) – 50 Ом;
  • Частотный диапазон (FREQ) – 100 Мгц до 2ГГц с шагом 50 Мгц.

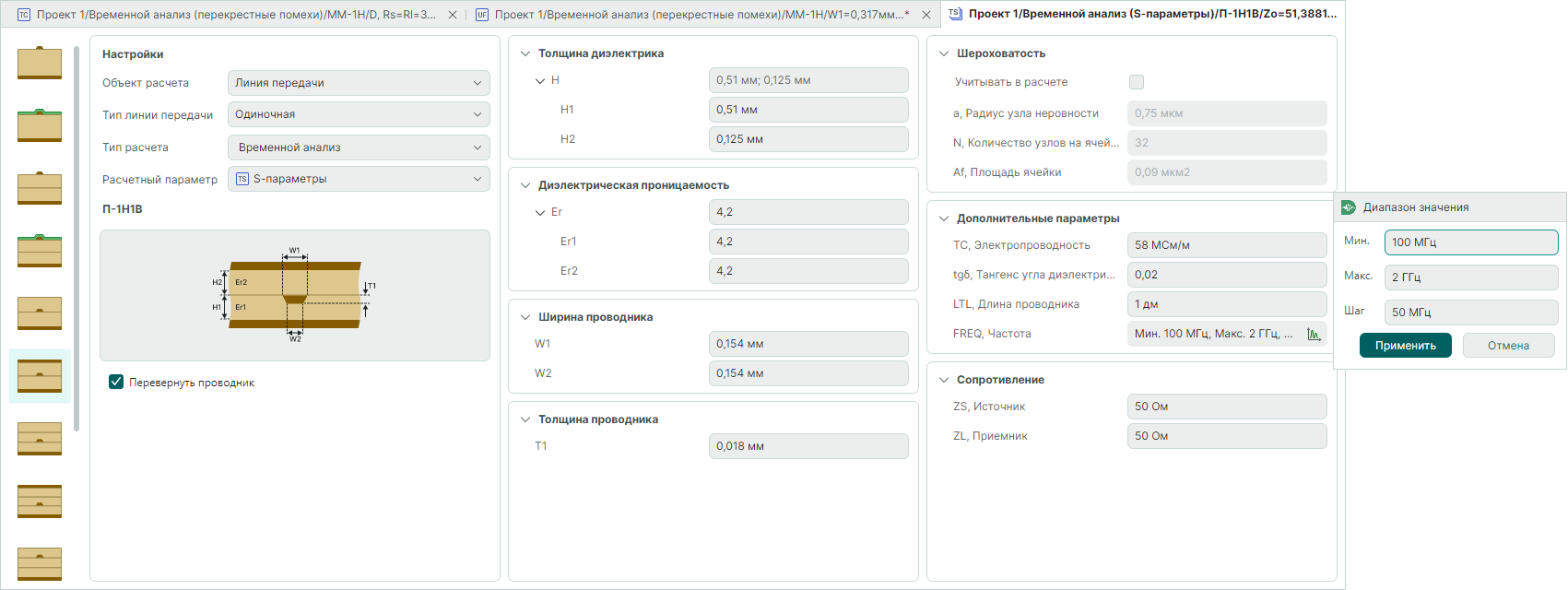

Рис. 3 Параметры расчета
Рис. 3 Параметры расчета

Перейдите к отображению результатов расчета с помощью панели «Настройка результатов» и выберите коэффициент S11, см. Рис. 4.

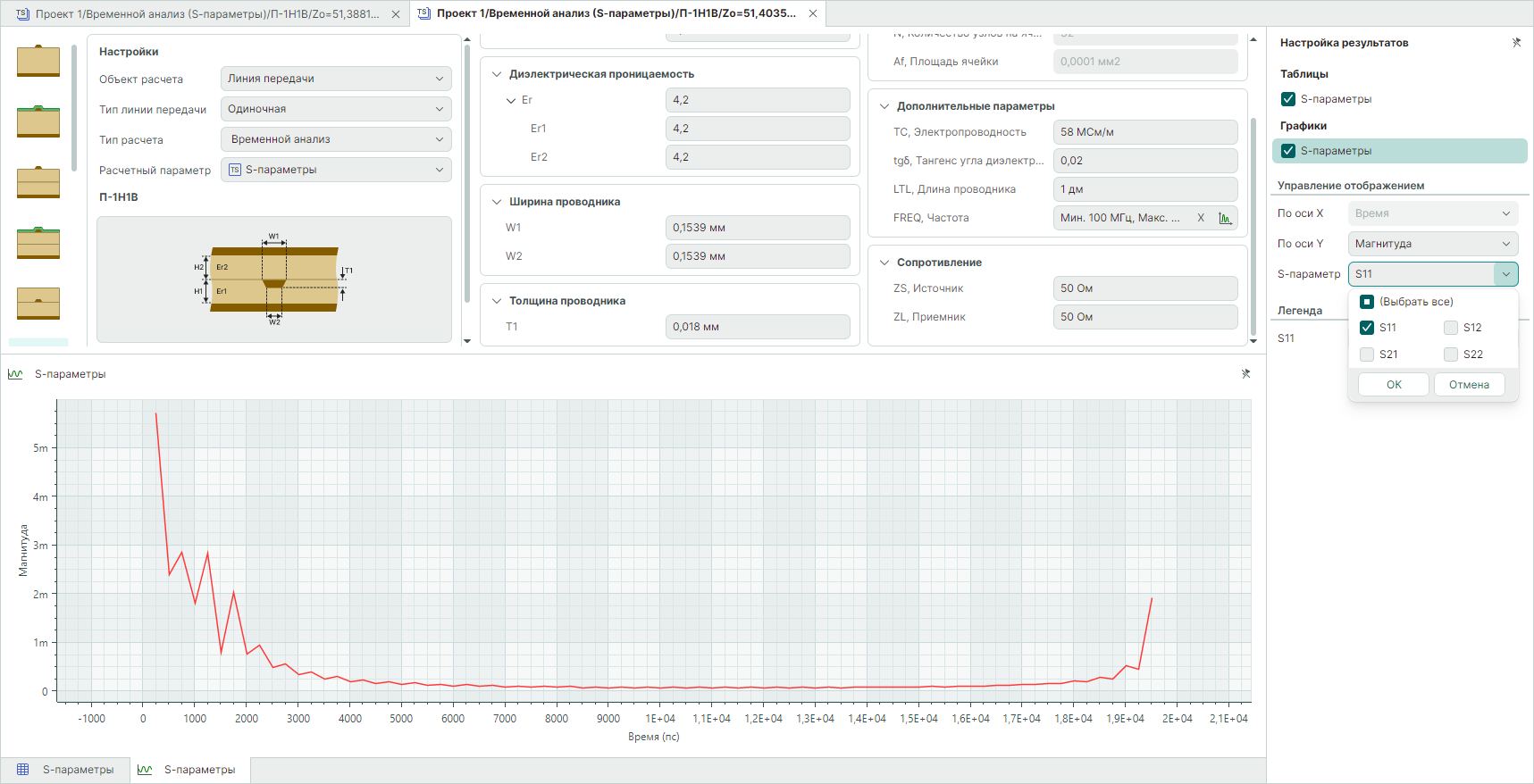

Рис. 4 Коэффициент отражения от входа (S11)
Рис. 4 Коэффициент отражения от входа (S11)

Аналогичные расчеты могут быть выполнены и для дифференциальных линий передачи.
