Расчет расстояния между линиями передачи

Важной практической задачей расчета перекрестных помех является определение расстояния между линиями передачи для обеспечения допустимого уровня помехи.
Рассмотрим пример расчета с условиями из предыдущей задачи, подробнее см. Оценка перекрестных помех:

  • Ширина проводника (Zo=40 Ом) – 0,3170 мм;
  • Длина проводника (LTL) – 100 мм;
  • Напряжение V1 (Порт 1) – «+1 В»;
  • Напряжение V3 (Порт 3) – «0 В»;
  • Частота (FREQ) – 2400 МГц.

Примечание! В данном примере можно использовать предыдущий расчет и внести необходимые изменения или задать входные параметры повторно в новый расчет.

Определим значение зазора между проводниками при условии, что допустимый уровень перекрестной помехи не должен превышать 10% от уровня входного сигнала (1 В), т.е. перекрестная помеха должна быть не более 100 мВ.
Запустите множественный расчет от параметра G1 (зазор между проводниками), установив для него диапазон значений от 0,1 мм до 1 мм с шагом изменения 0,05 мм, см. Рис. 1.

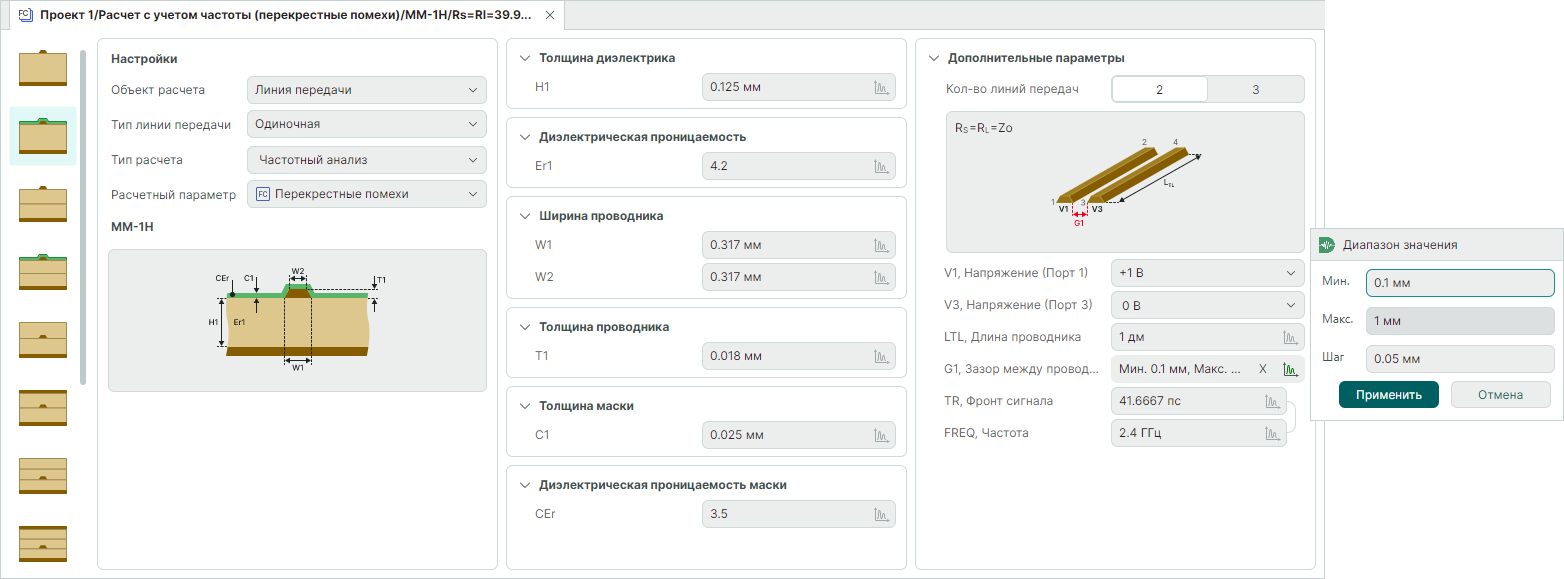

Рис. 1 Параметры расчета
Рис. 1 Параметры расчета

Перейдите к результатам расчета, выбрав для отображения уровень помехи (U(NEXT/FEXT)) на ближнем конце лини (Порт 3), см. Рис. 2.

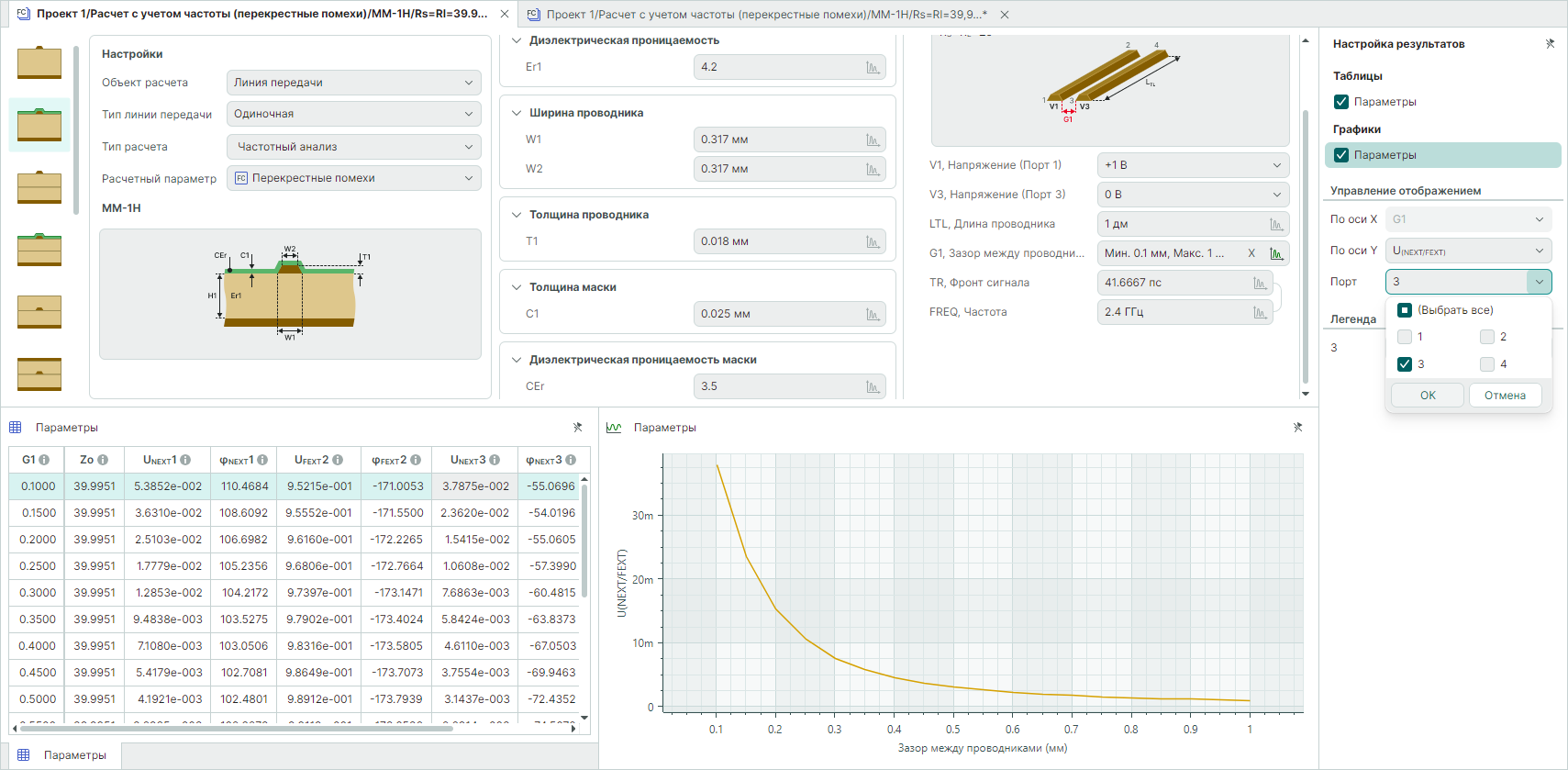

Рис. 2 Уровень помехи на ближнем конце линии
Рис. 2 Уровень помехи на ближнем конце линии

Результаты расчета в табличном виде и на графике подтверждают, что уровень помехи (UNEXT3 = 37,8 мВ) не превышает порогового значения даже при минимальном значении зазора между проводниками (G1) в 0,1 мм.
Переключите результаты расчета на отображение уровня помехи (U(NEXT/FEXT)) на дальнем конце линии (Порт 4), см.  Рис. 3.

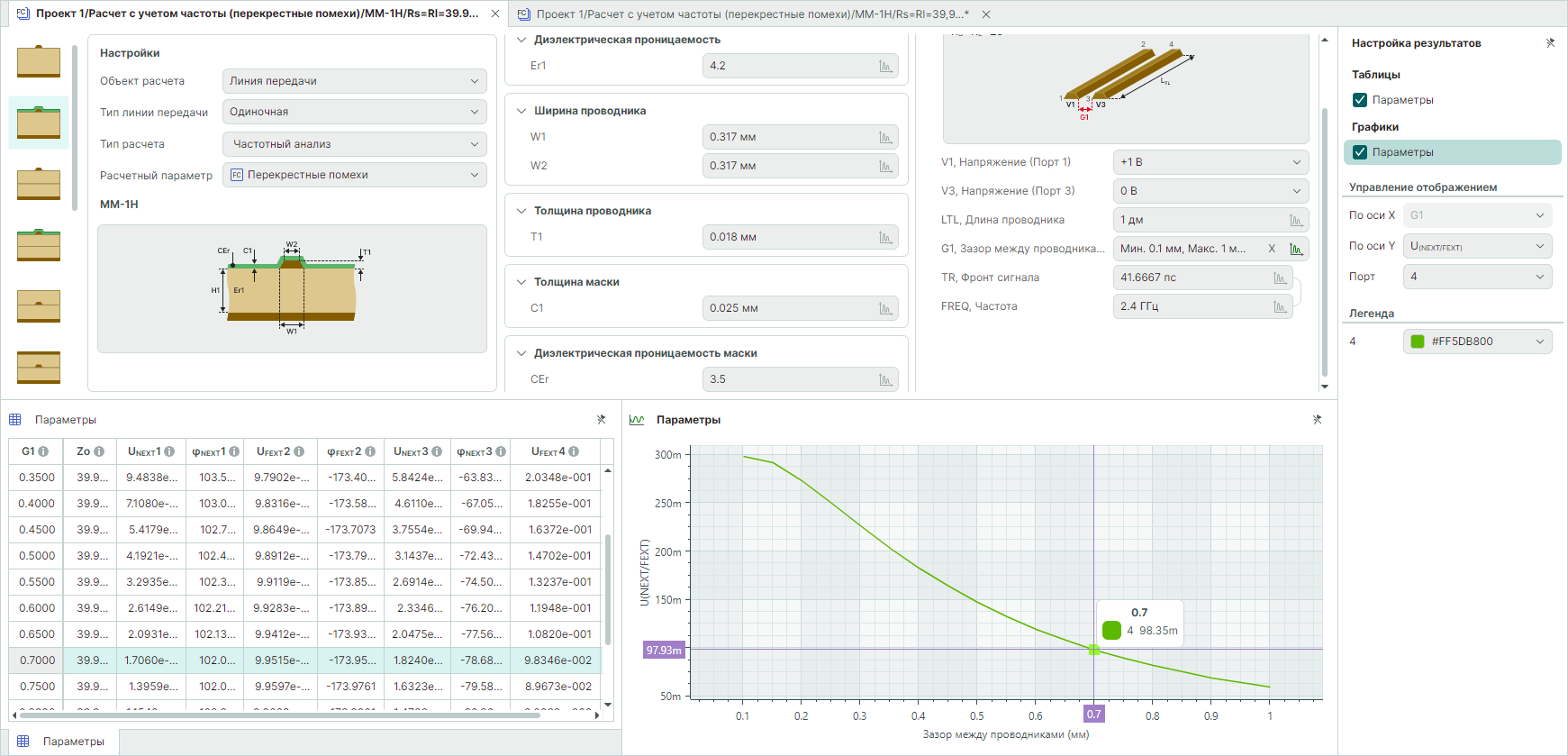

Рис. 3 Уровень помехи на дальнем конце линии
Рис. 3 Уровень помехи на дальнем конце линии

Для дальнего конца линии расстояние между проводниками (G1) не должно превышать 0,7 мм для обеспечения допустимого уровня помехи в 100мВ (UFEXT4 = 98,35 мВ).
