Расчет дифференциального волнового сопротивления

В качестве примера расчета дифференциального волнового сопротивления и вторичных параметров ЛП рассмотрим расчет дифференциальной полосковой линии передачи, расположенной на третьем слое типовой структуры 6-и слойной печатной платы толщиной 1,5 мм с известными геометрическими и электрофизическими параметрам, см. Рис. 1.
Источник изображения типовой структуры – сайт www.rezonit.ru.

Рис. 1 Типовая структура 6-и слойной печатной платы
Рис. 1 Типовая структура 6-и слойной печатной платы

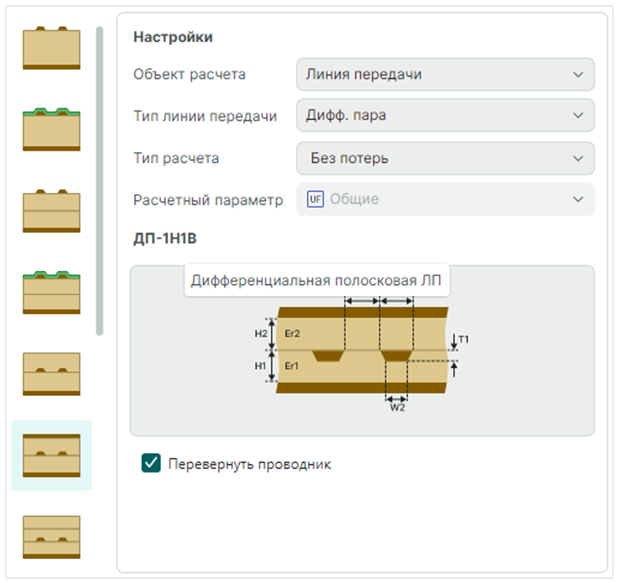

Определите стартовые настройки расчета: для дифференциальной полосковой линии передачи (ДП-1Н1В) выберите тип расчета «Без потерь» и установите флаг в чек-бокс «Перевернуть проводник» в соответствии с положением ядра в выбранной структуре, см. Рис. 2.

Рис. 2 Настройки расчета
Рис. 2 Настройки расчета

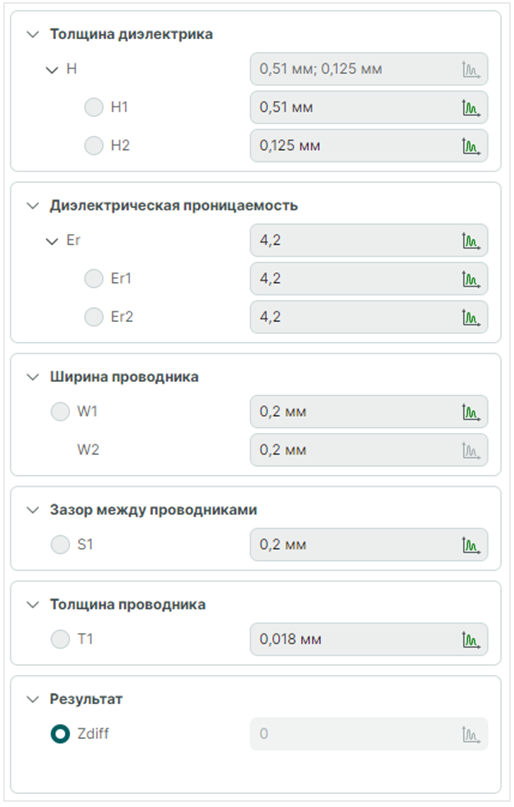

Внесите известные геометрические и электрофизические параметры линии передачи в соответствии с выбранной типовой структурой платы. Ширину проводника до и после подтрава (W1, W2) установим равной 0,2 мм, зазор между проводниками (S1) – 0,2 мм, см. Рис. 3.

Рис. 3 Параметры расчета
Рис. 3 Параметры расчета

Запустите расчет.

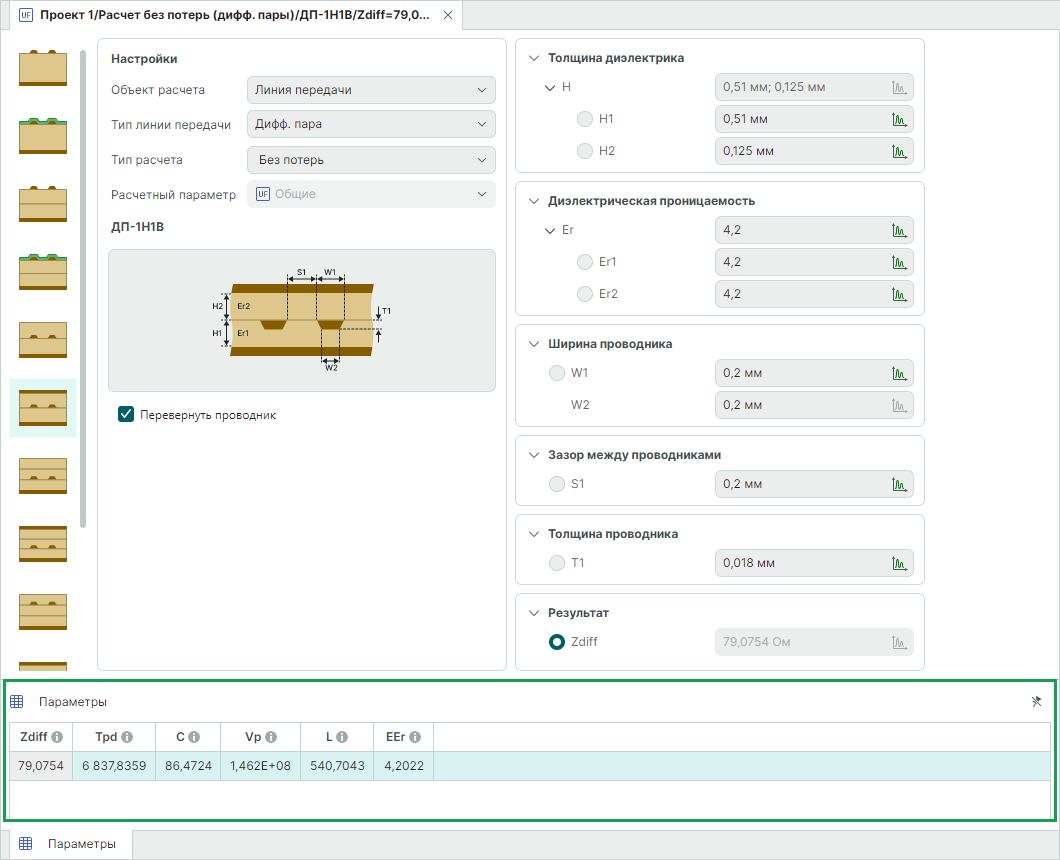

Результаты расчета дифференциального волнового сопротивления и вторичных параметров ЛП будут представлены в виде таблицы в нижней области вкладки, см. Рис. 4.

Рис. 4 Результаты расчета
Рис. 4 Результаты расчета

Рассчитанное дифференциальное волновое сопротивление (Zdiff) составит 79,0754 Ом, подробнее об управлении отображением результатами расчета дифф. пары см. раздел Одиночный расчет дифф. пары или копланарной дифф. пары.
