Расчет ширины проводника

В качестве примера расчета ширины проводника и вторичных параметров ЛП рассмотрим расчет одиночной микрополосковой линии передачи с маской, расположенной на первом слое типовой структуры 6-и слойной печатной платы толщиной 1,5 мм с опорным слоем, расположенным на втором слое выбранной структуры под заданное волновое сопротивление 50 Ом, см. Рис. 1.
Источник изображения типовой структуры – сайт www.rezonit.ru.

Рис. 1 Типовая структура 6-и слойной печатной платы
Рис. 1 Типовая структура 6-и слойной печатной платы

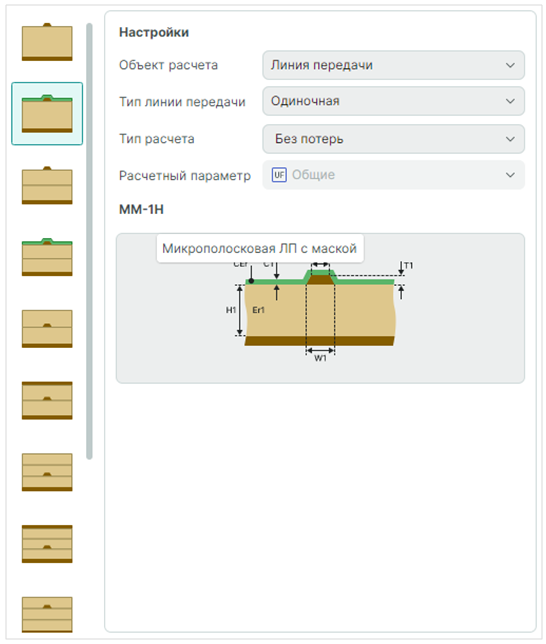

Определите стартовые настройки расчета: для одиночной микрополосковой линии передачи с маской (ММ-1Н) выберите тип расчета «Без потерь», см. Рис. 2.

Рис. 2 Настройки расчета
Рис. 2 Настройки расчета

Внесите значения параметров структуры платы в соответствующие поля:

  • Толщина диэлектрика (H1) – 0,125 мм;
  • Толщина проводника (Т1) – 0,018 мм.

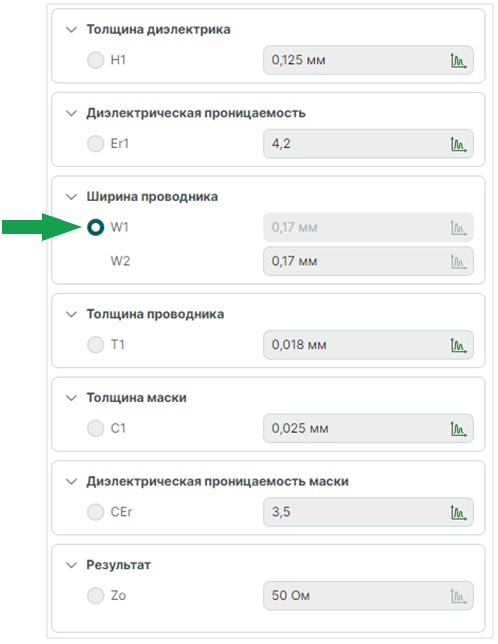

Установите переключатель напротив параметра W1 для расчета ширины проводника под заданное значение волнового сопротивления, установите значение волнового сопротивления (Zo) 50 Ом, см. Рис. 3.

Рис. 3 Параметры расчета
Рис. 3 Параметры расчета

Примечание! Для расчета ширины проводника без бокового подтрава установите одинаковые значения в полях W1 и W2 до запуска расчета.

Запустите расчет.
Первые столбцы таблицы с результатами в нижней области вкладки будут соответствовать рассчитанным значениям ширины проводника (W1) и ширины проводника после подтрава (W2) (в нашем случае значения одинаковы). Следующие столбцы будут отображать точное рассчитанное значение волнового сопротивления и вторичные параметры линии передачи, см. Рис. 4.

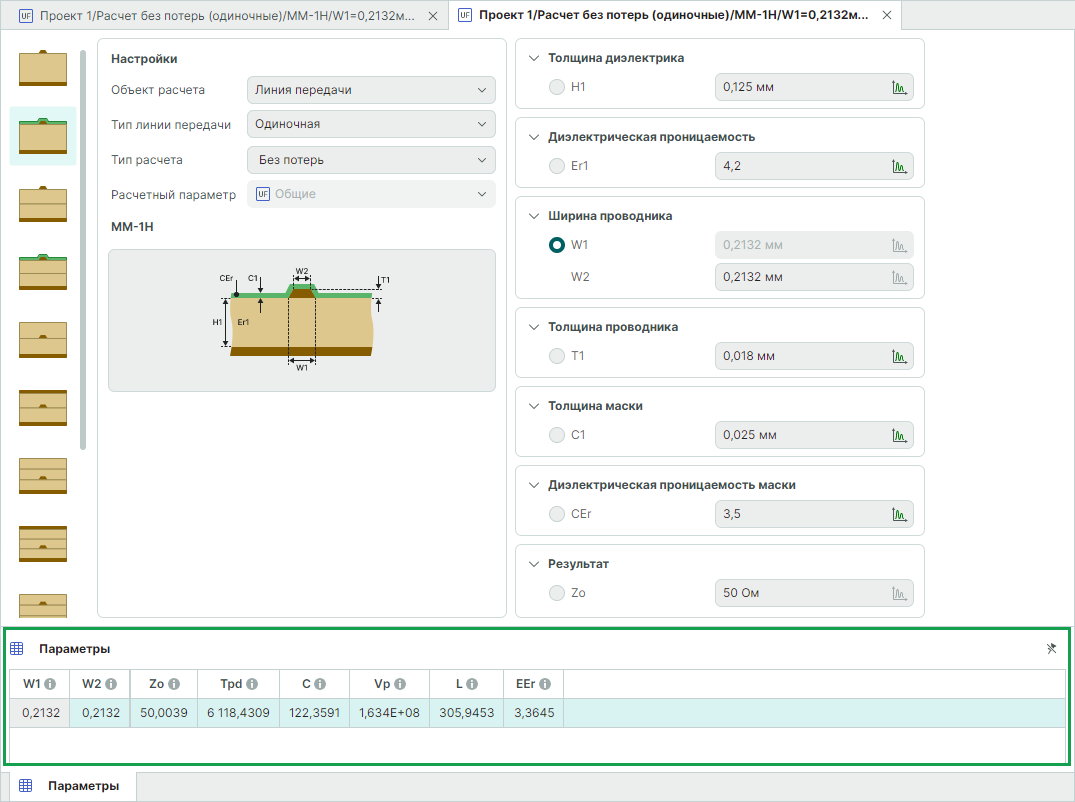

Рис. 4 Результаты расчета
Рис. 4 Результаты расчета

Ширина проводника, необходимая для обеспечения волнового сопротивления в 50 Ом, составит 0,2132 мм.
