Параметры модели компонента

Параметры модели компонента отображаются в панели «Свойства», см. Рис. 1.

Рис. 1 Параметры модели компонента

Группа «SPICE»:

• «Модель» – имя модели примитива;
• «Обозначение» – обозначение SPICE-модели экземпляра компонента.

SPICE-обозначение модели соответствует внутреннему параметру REFDES. Параметр REFDES формируется из SPICE-префикса модели и схемного обозначения компонента: REFDES = <SPICE префикс> + «_» + <Текстовое обозначение компонента на схеме>.
Параметр REFDES используется в SPICE-шаблонах для подстановки SPICE-обозначения модели в текст нетлиста, см. Рис. 2.

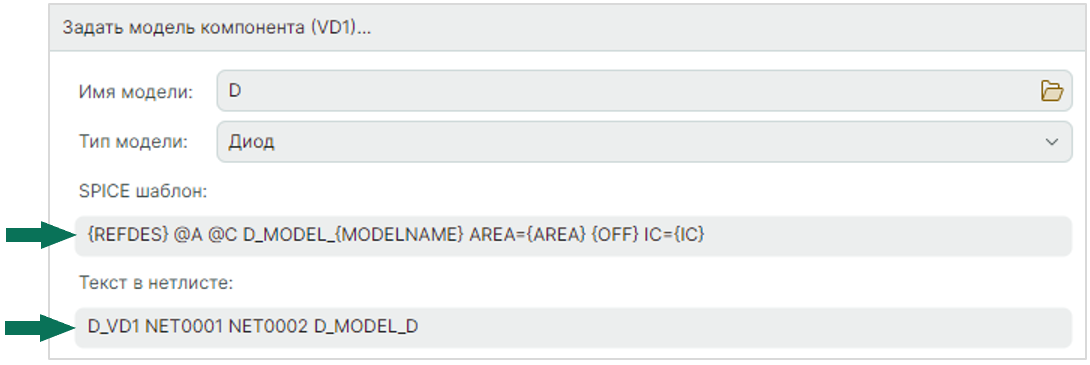

Рис. 2 Параметр REFDES в SPICE-шаблоне и тексте нетлиста

Доступные для редактирования входные параметры примитивов расположены в группе свойств «SPICE параметры», см. Рис. 3.

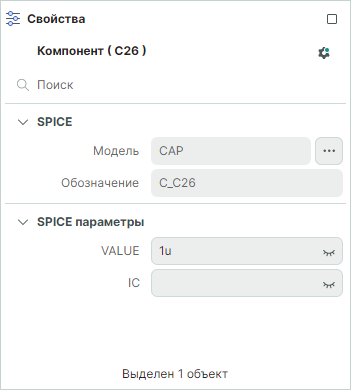

Рис. 3 SPICE-параметры компонента

Редактируемые SPICE-параметры могут быть отображены на схеме с помощью иконки напротив нужного параметра. После включения отображения иконка изменит свой вид , нажмите на нее, чтобы скрыть параметр на схеме, см. Рис. 4.

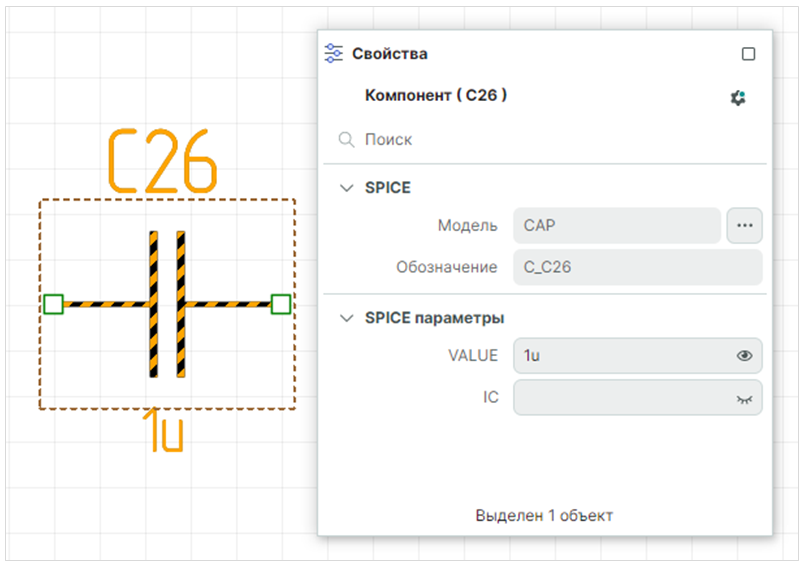

Рис. 4 Отображение SPICE-параметров на схеме

Редактирование внутренних параметров моделей примитивов невозможно.
Для создания собственных моделей с внутренними параметрами, отличными от параметров по умолчанию, следует создавать новые библиотечные компоненты или подключать пользовательскую библиотеку моделирования.
