Батарея

УГО компонента в основном представлении (GB1) и представлении ЕСКД (GB2) показаны на Рис. 1.

Рис. 1 УГО компонента

Примечание! По умолчанию метки выводов скрыты, включение отображения производится в панели «Свойства» для выбранного контакта.

Подробная информация о выводах УГО и выводах модели представлена в Табл. 1.
Таблица 1 Описание выводов УГО и выводов модели

Номер вывода	Имя вывода	Метка вывода	Вывод модели	Описание вывода
1	+	+	@N_plus	Вывод положительной полярности
2	-	-	@N_minus	Вывод отрицательной полярности

Для редактирования доступен SPICE-параметр VOLTAGE, см. Рис. 2.

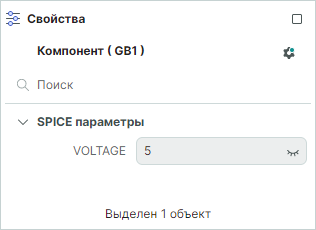

Рис. 2 SPICE-параметр VOLTAGE

Подробнее о SPICE-параметре VOLTAGE см. Табл. 2.
Таблица 2 Редактируемый SPICE-параметр VOLTAGE

Обозначение	Параметр	Значение по умолчанию	Единица измерения	Обязательный параметр
VOLTAGE	Напряжение постоянного тока	5	Вольт	Нет

Примечание! Если параметр не определен, то модель по умолчанию использует значение 0.

Подробнее о модели компонента см. Описание моделей примитивов.
