Двухполюсник

УГО компонента в основном представлении (A1) и представлении ЕСКД (A2) показаны на Рис. 1.

Рис. 1 УГО компонента

Примечание! По умолчанию некоторые метки выводов скрыты (в зависимости от выбранного представления), включение отображения производится в панели «Свойства» для выбранного контакта.

Подробная информация о выводах УГО и выводах модели представлена в Табл. 1.
Таблица 1 Описание выводов УГО и выводов модели

Номер вывода	Имя вывода	Метка вывода	Вывод модели	Описание вывода
1	+	+	@N1	Положительный вывод порта
2	-	-	@N2	Опорный вывод порта

Для редактирования доступны следующие SPICE-параметры, см. Рис. 2.

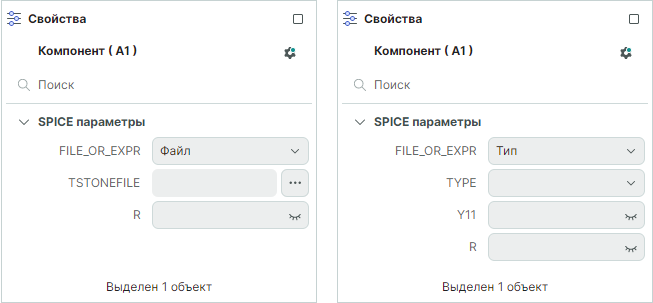

Рис. 2 Редактируемые SPICE-параметры

Примечание! Если для параметра FILE_OR_EXPR определено значение «Файл», то становится доступен для определения параметр TSTONEFILE, а параметры TYPE, Y11 скрываются в панели «Свойства».Если для параметра FILE_OR_EXPR определено значение «Тип», то становятся доступны для определения параметры TYPE, Y11, а параметр TSTONEFILE скрывается в панели «Свойства».

Подробнее о редактируемых SPICE-параметрах компонента см. Табл. 2.
Таблица 2 Редактируемые SPICE-параметры компонента

Обозначение	Параметр	Значение по умолчанию	Единица измерения	Обязательный параметр
FILE_OR_EXPR	Выбор способа описания многополюсника («Файл»/«Тип»)	Файл	-	Да
TSTONEFILE	Путь к файлу с расширением *.s1p, содержащего описание модели компонента в Touchstone-формате	-	-	Да
TYPE	Выбор типа параметров описания многополюсника (S-параметры, Y-параметры, Z-параметры)	-	-	Да
Y11	Параметр матрицы с индексами (1,1)	-	Зависит от значения параметра TYPE	Да
R	Нормировочное сопротивление	-	Ом	Да

Подробнее о модели компонента см. Описание моделей примитивов.
