Операционный усилитель¶
УГО компонента в основном представлении (DA1) и представлении ЕСКД (DA2) показаны на Рис. 1.
Примечание! По умолчанию некоторые метки выводов скрыты (в зависимости от выбранного УГО), включение отображения производится в панели «Свойства» для выбранного контакта.
Подробная информация о выводах УГО и выводах модели представлена в Табл. 1.
Таблица 1 Описание выводов УГО и выводов модели
| Номер вывода | Имя вывода | Метка вывода | Вывод модели | Описание вывода |
|---|---|---|---|---|
| 1 | - | - | @minus | Инвертирующий вход |
| 2 | + | + | @plus | Неинвертирующий вход |
| 3 | Out | Out | @Out | Выход |

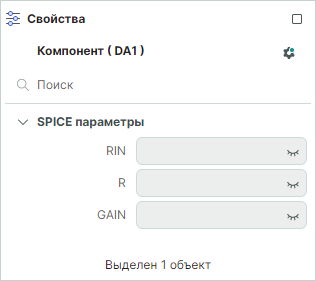

Для операционного усилителя для редактирования доступны следующие SPICE-параметры, см. Рис. 2.
Подробнее о входных SPICE-параметрах операционного усилителя см. Табл. 2.
Таблица 2 Редактируемые параметры операционного усилителя
| Обозначение | Параметр | Значение по умолчанию | Единица измерения | Обязательный параметр |
|---|---|---|---|---|
| RIN | Входное дифференциальное сопротивление | 10E6 | Ом | Нет |
| R | Выходное сопротивление | 0 | Ом | Нет |
| GAIN | Коэффициент усиления | 1E9 | - | Нет |
Примечание! Если параметры не определены, то применяются значения по умолчанию.
Подробнее о модели компонента см. Описание моделей примитивов.
