Выбор УГО

При размещении на схеме для каждого примитива доступен выбор УГО между основным представлением (по умолчанию) и представлением ЕСКД.
Для просмотра и выбора представления УГО:
1. Вызовите контекстное меню для выбранного объекта и нажмите «Разместить», см. Рис. 1.

Рис. 1 Добавление элемента на схему

2. В панели «Свойства» вызовите форму выбора представления в группе свойств «Компонент» → «Секция».
3. Выберите необходимое представление с помощью выпадающего меню в правом верхнем углу формы, нажмите «Готово», см. Рис. 2.

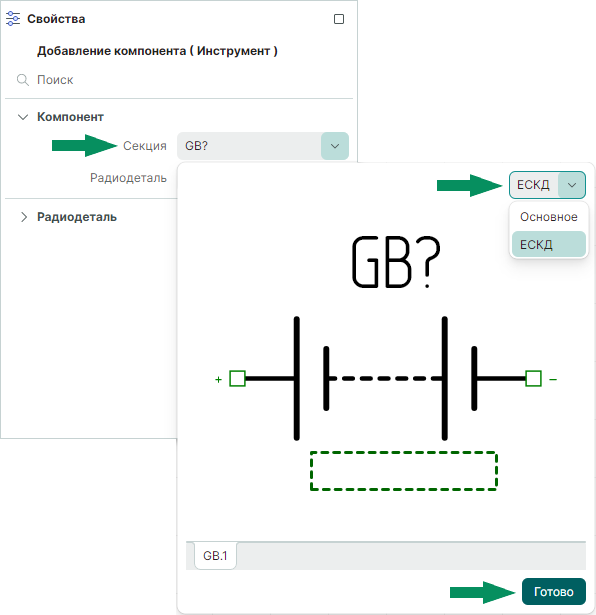

Рис. 2 Выбор представления УГО

4. Разместите компонент на схеме.
