Работа со списком слоев

Список слоев механической обработки текущего проекта производства отображается в области «Слои механической обработки». Слои механической обработки предназначены для отображения на плате мест сверления, а также мест фрезерования, см. Рис. 1.

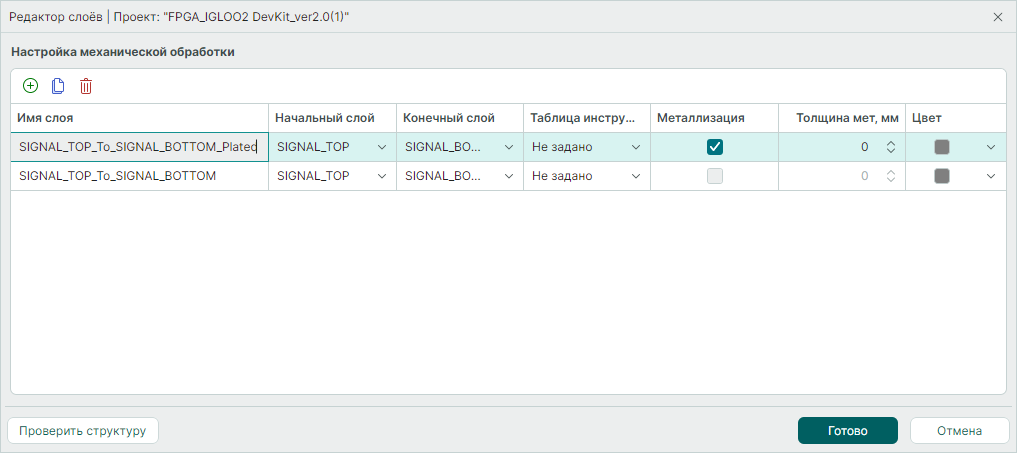

Рис. 1 Список слоев механической обработки
Рис. 1 Список слоев механической обработки

При работе с пустым проектом производства по умолчанию в области «Слои механической обработки» список слоев пуст.
Создание, копирование и удаление слоев механической обработки производится с использованием команд панели инструментов, подробнее см. Панель инструментов.

Для каждого слоя доступно изменение параметров:

  • «Цвет» – выбор цвета из выпадающего меню при нажатии на иконку текущего цвета. Объекты слоя будут отображаться в соответствии с выбранным цветом слоя.

  • «Имя слоя» – имя слоя, отображаемое в проекте. Имя слоя вводится с клавиатуры.

  • «Начальный слой» – начальный слой работы инструмента механической обработки. Выбор осуществляется из выпадающего меню.

  • «Конечный слой» – конечный слой работы инструмента механической обработки. Выбор осуществляется из выпадающего меню.
  • «Таблица инструментов» – таблица используемых инструментов механической обработки. Выбор осуществляется из выпадающего списка. Если на слое механической обработки размещены объекты, то выбор другой таблицы инструментов недоступен.
  • «Металлизация» – при установке данного флага отверстия, создаваемые инструментом механической обработки, будут металлизированы (соединение проводящих слоев).
  • «Толщина металлизации, мм» – значение толщины металлизации. Ввод значения доступен при установленном флаге «Металлизация».

Примечание! Размещение новых объектов на механических слоях без созданной «Таблицы инструментов» невозможно.

Создание таблицы инструментов может быть произведено непосредственно в редакторе слоев:
1. Из выпадающего меню в столбце «Таблица инструментов» выберите «Создать», см. Рис. 2.

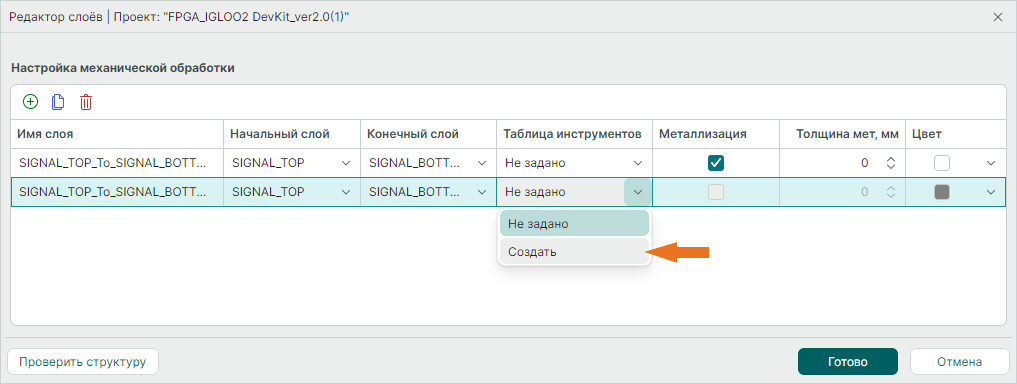

Рис. 2 Создание таблицы инструментов
Рис. 2 Создание таблицы инструментов
  1. Введите наименование таблицы инструментов, нажмите «ОК», см. Рис. 3.

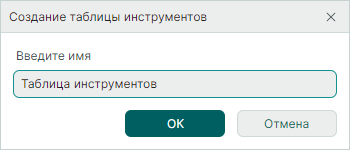

Рис. 3 Ввод наименования таблицы инструментов
Рис. 3 Ввод наименования таблицы инструментов
  1. Таблица инструментов будет создана и станет доступна для выбора в выпадающем меню столбца «Таблица инструментов», см. Рис. 4.

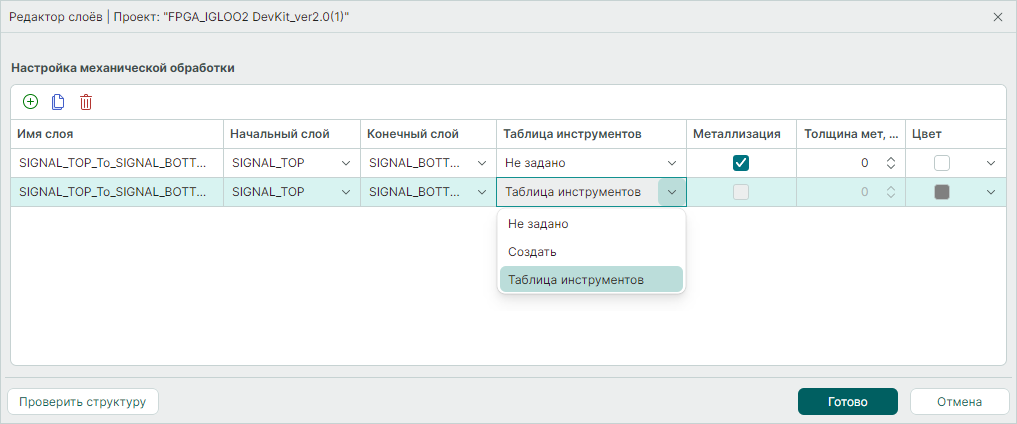

Рис. 4 Выбор созданной таблицы инструментов
Рис. 4 Выбор созданной таблицы инструментов

При таком подходе создания таблица инструментов будет сформирована, но инструменты будут отсутствовать, подробное описание работы по наполнению таблицы инструментов представлено в разделе Добавление инструмента.
