Множественный расчет

Под множественным расчетом линии передачи подразумевается расчет волнового сопротивления или дифференциального волнового сопротивления и вторичных параметров ЛП, геометрических параметров ЛП при заданном волновом сопротивлении или дифференциальном волновом сопротивлении, когда один из входных параметров задан в виде диапазона значений с установленным шагом изменения.
Для проведения множественного расчета выполните следующие действия:
1. Определите стартовые настройки расчета:

  • «Объект расчета» – «Линия передачи»;
  • «Тип объекта» – «Одиночная», «Дифф. пара», «Копланарная одиночная» или «Копланарная дифф. пара»;
  • «Тип расчета» – «Без потерь».
  1. Выберите модель линии передачи и ознакомьтесь с описанием модели в области просмотра.

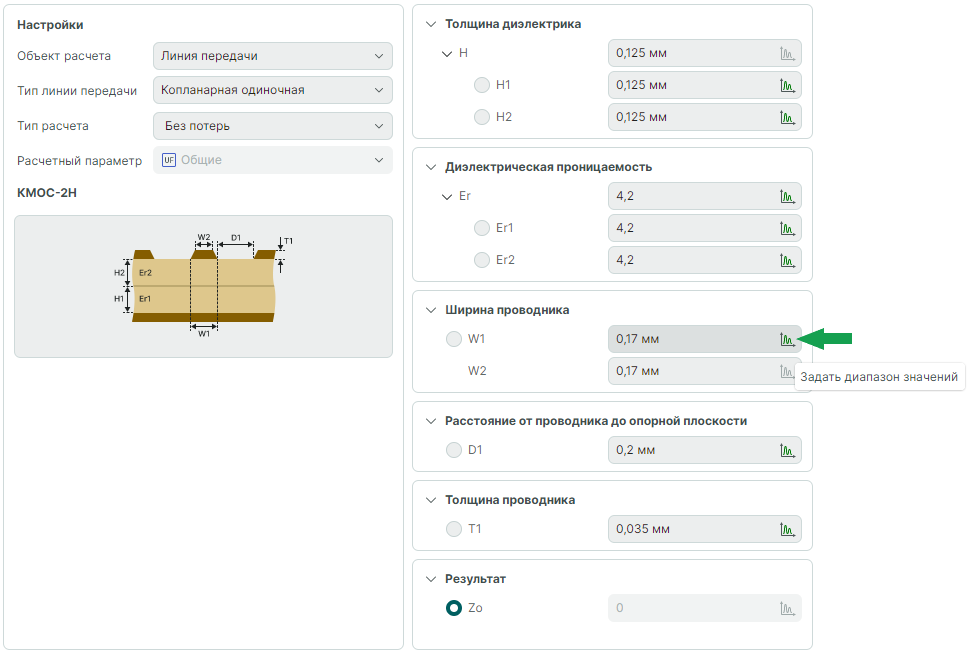

  2. Определите входные параметры линии передачи. Выберите параметр, значение которого при расчете будет изменяться в установленном диапазоне, см. Рис. 1.
Рис. 1 Выбор изменяемого параметра
Рис. 1 Выбор изменяемого параметра

Примечание! Для параметров, значение которых можно задать в диапазоне, в поле значения отображена кнопка , а для параметров, значение которых нельзя задать в диапазоне, кнопка неактивна и отображается серым цветом.

Для определения диапазона значения параметра нажмите на кнопку , в окне «Диапазон значения» установите минимальное и максимальное значения диапазона, а также шаг изменения значения параметра, и нажмите «Применить», см. Рис. 2.

Рис. 2 Диапазон значения
Рис. 2 Диапазон значения

Установленный диапазон будет отображен в поле значения параметра, остальные кнопки диапазонов станут недоступными, также данный параметр станет недоступным для выбора при обратном расчете, см. Рис. 3.

Рис. 3 Отображение диапазона значения
Рис. 3 Отображение диапазона значения

Сброс диапазона производится с помощью кнопки , см. Рис. 4.

Рис. 4 Сброс диапазона
Рис. 4 Сброс диапазона
  1. Запустите расчет выбранного параметра, волнового сопротивления и вторичных параметров ЛП с помощью кнопки «Рассчитать».
  2. Результаты для множественного расчета имеют представление в табличном виде и в виде графиков:
  • В таблице с результатами первый столбец будет содержать диапазон значений, для каждого значения диапазона приведено значение рассчитываемого параметра, волнового сопротивления и вторичных параметров линии передачи, см. Рис. 5.

Рис. 5 Результаты множественного расчета в виде таблицы
Рис. 5 Результаты множественного расчета в виде таблицы
  • Графики доступны в отдельной вкладке, расположение которой можно изменять при помощи навигационных кнопок, см. Рис. 6.

Рис. 6 Пример расположения вкладки
Рис. 6 Пример расположения вкладки

По оси Х графика отображается параметр, значение которого задано в диапазоне для множественного расчета. Параметр по оси Y может быть изменен в панели «Настройка результатов», см. Рис. 7.

Рис. 7 Выбор параметра для отображения
Рис. 7 Выбор параметра для отображения

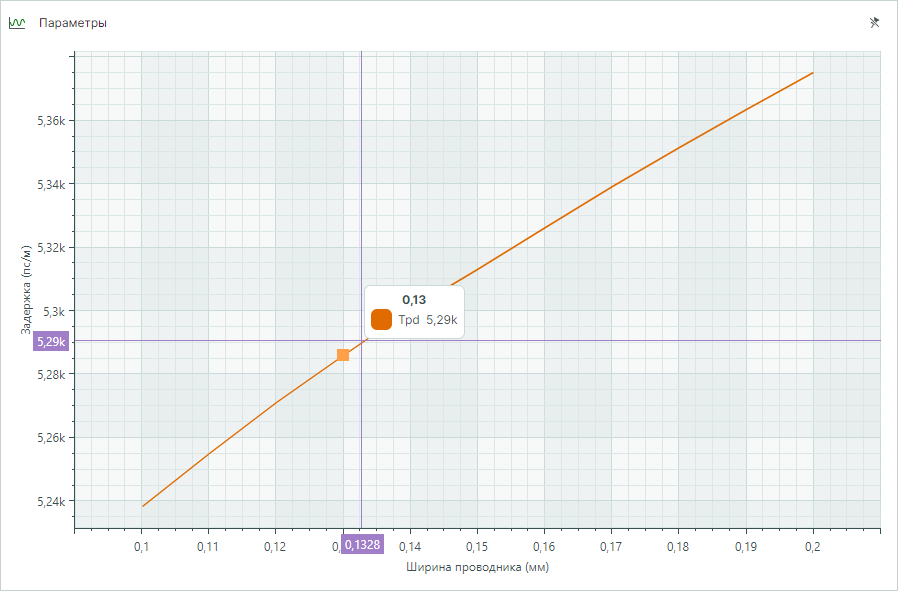

При перемещении по графику курсор «привязывается» к одному из значений параметра по оси Х, отображается виджет с информацией о значении параметров по оси Х и Y. Направляющие линии позволяют отследить более точные значения параметров, см. Рис. 8.

Рис. 8 Виджет и направляющие на графике
Рис. 8 Виджет и направляющие на графике

Цвет любого графика может быть изменен с помощью выпадающего меню в разделе «Легенда», см. Рис. 9.

Рис. 9 Выбор цвета графика
Рис. 9 Выбор цвета графика
