Одиночный расчет дифф. пары или копланарной дифф. пары

Под одиночным расчетом дифференциальной пары и копланарной дифференциальной пары подразумевается расчет дифференциального волнового сопротивления и вторичных параметров линии передачи с заданными геометрическими и электрофизическими параметрами.
Для проведения одиночного расчета выполните следующие действия:
1. Определите стартовые настройки расчета (Рис. 1):

  • «Объект расчета» – «Линия передачи»;
  • «Тип объекта» – «Дифф. пара» или «Копланарная дифф. пара»;
  • «Тип расчета» – «Без потерь».
  1. Выберите модель линии передачи и ознакомьтесь с описанием выбранной модели в области просмотра.

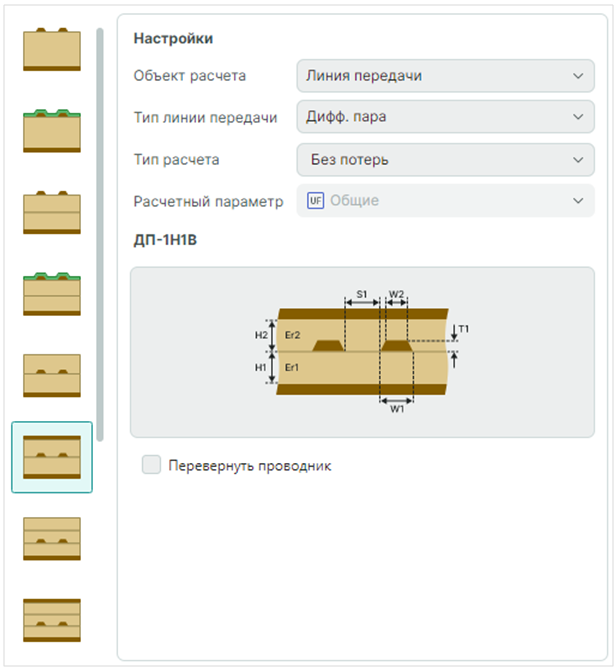

Рис. 1 Стартовые настройки расчета
Рис. 1 Стартовые настройки расчета
  1. Определите входные параметры линии передачи. Набор параметров может изменяться в зависимости от выбранной модели ЛП.
    Для дифф. пары полный набор параметров (Рис. 2):
  • H – толщина диэлектрика. Количество параметров Н (Н1, Н2, Н3 и т.д.) зависит от количества диэлектриков в выбранной модели.
  • Er – диэлектрическая проницаемость. Количество параметров Er (Er1, Er2, Er3 и т.д.) зависит от количества диэлектриков в выбранной модели.
  • W1 – ширина проводника.
  • W2 – ширина проводника после подтрава.
  • S1 – зазор между проводниками.
  • T1 – толщина проводника.
  • C1 – толщина маски.
  • CEr – диэлектрическая проницаемость маски.

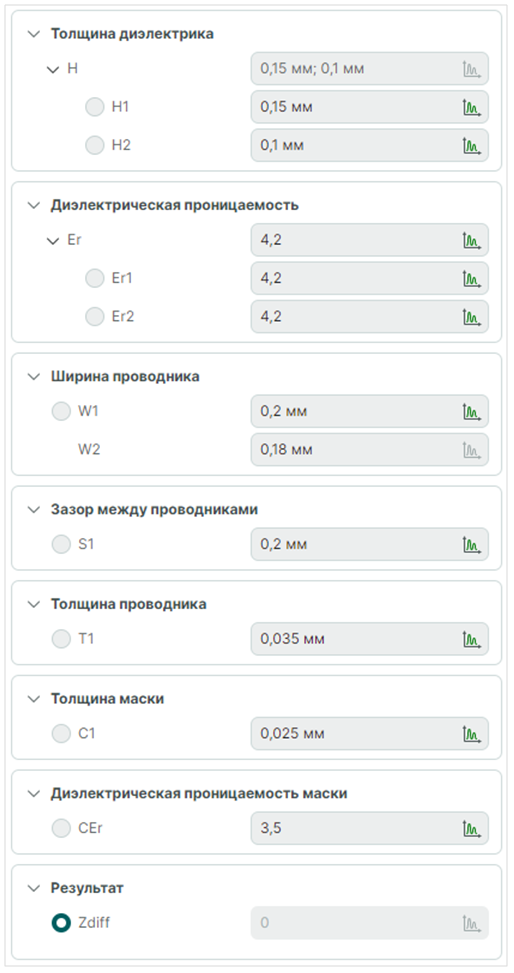

Рис. 2 Параметры дифф. пары
Рис. 2 Параметры дифф. пары

Для копланарной дифф. пары аналогичный набор параметров дополняется параметром (Рис. 3):

  • D1 – расстояние от проводника до опорной плоскости.

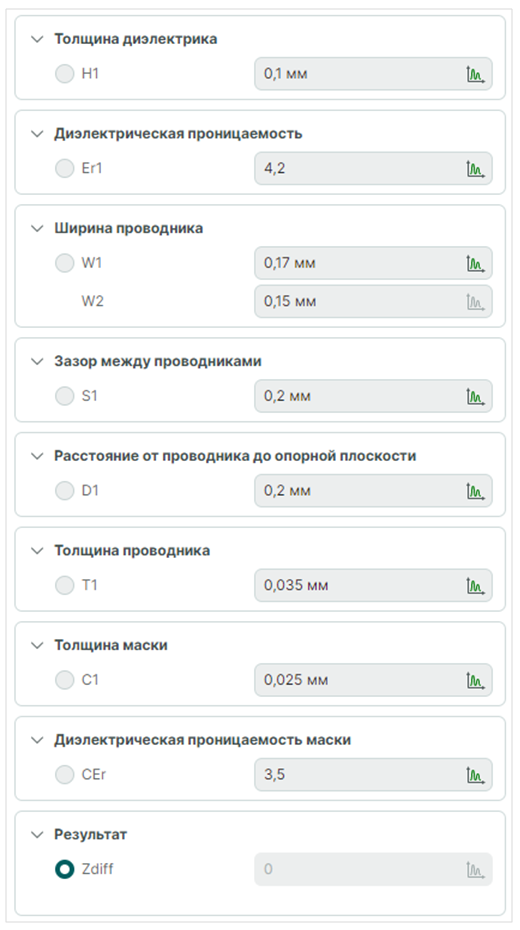

Рис. 3 Параметры копланарной дифф. пары
Рис. 3 Параметры копланарной дифф. пары
  1. Запустите расчет дифференциального волнового сопротивления и вторичных параметров линии передачи с помощью кнопки «Рассчитать».
  2. Для одиночного расчета дифф. пар или копланарных дифф. пар доступен выбор отображения рассчитанного волнового сопротивления в панели «Настройка результатов» (Рис. 4):
  • «Дифференциальный» – отображение дифференциального волнового сопротивления (Zdiff);
  • «Общий» – отображение волнового сопротивления дифференциальной пары в режиме сигнала общего вида (Zcomm);
  • «Нечетная мода» – отображение волнового сопротивления линии, запитанной нечетной модой (Zodd);
  • «Четная мода» – отображение волнового сопротивления линии, запитанной четной модой (Zeven).

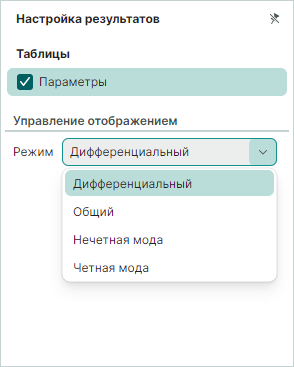

Рис. 4 Режимы отображения рассчитанных параметров
Рис. 4 Режимы отображения рассчитанных параметров
  1. Волновое сопротивление и вторичные параметры ЛП будут отображены в нижней области вкладки в соответствии с выбранным режимом отображения (Рис. 5):
  • Zdiff/Zcomm/Zodd/Zeven – волновое сопротивление (Ом);
  • Tpd – задержка в проводнике (пс/м);
  • C – погонная емкость (пФ/м);
  • Vp – скорость распространения сигнала (м/с);
  • L – погонная индуктивность (нГн/м);
  • EEr – эффективная диэлектрическая проницаемость.

Рис. 5 Результаты одиночного расчета дифф.пары
Рис. 5 Результаты одиночного расчета дифф.пары

Пример расчета волнового сопротивления и вторичных параметров дифф. пары приведен в разделе Расчет дифференциального волнового сопротивления.
