Обратный расчет

Под обратным расчетом линии передачи подразумевается расчет одного из параметров ЛП и вторичных параметров ЛП при заданном волновом сопротивлении или дифференциальном волновом сопротивлении. Проведение обратного расчета доступно для любой модели линии передачи.
Для проведения обратного расчета выполните следующие действия:
1. Определите стартовые настройки расчета:

  • «Объект расчета» – «Линия передачи»;
  • «Тип объекта» – «Одиночная», «Дифф. пара», «Копланарная одиночная» или «Копланарная дифф. пара»;
  • «Тип расчета» – «Без потерь».
  1. Выберите модель линии передачи и ознакомьтесь с описанием модели в области просмотра.
  2. Выберите параметр, значение которого необходимо рассчитать, и установите переключатель напротив. Определите остальные входные параметры линии передачи, в том числе и значение волнового сопротивления, см. Рис. 1.

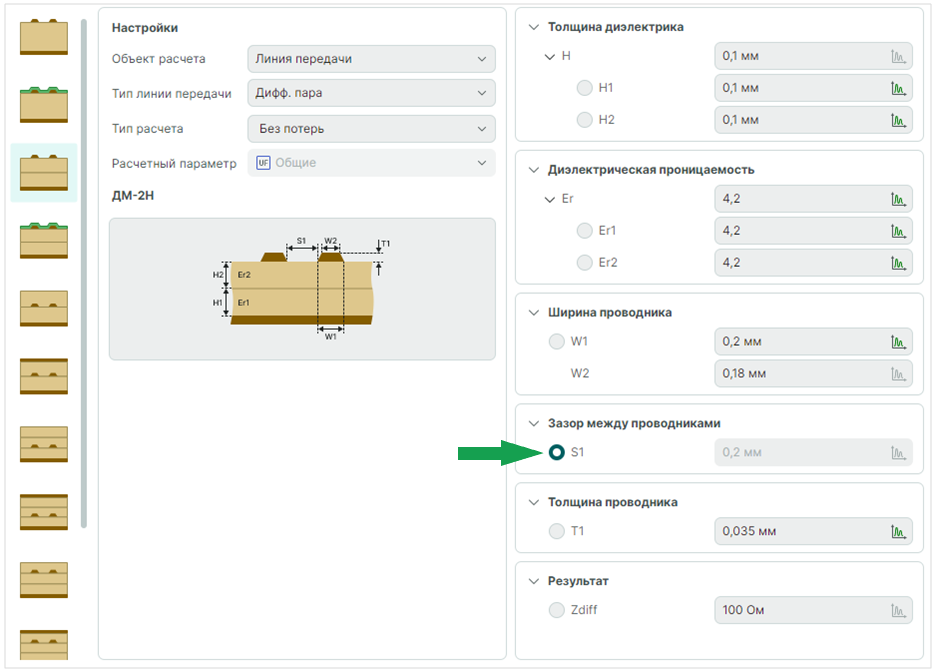

Рис. 1 Расчет зазора между проводниками
Рис. 1 Расчет зазора между проводниками
  1. Запустите расчет выбранного параметра и вторичных параметров ЛП с помощью кнопки «Рассчитать».
  2. В таблице с результатами первый столбец будет отображать параметр, выбранный для расчета, см. Рис. 2.

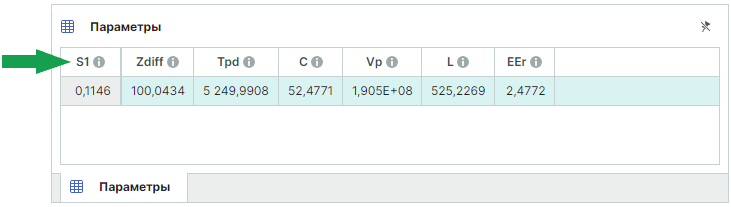

Рис. 2 Результаты обратного расчета
Рис. 2 Результаты обратного расчета

Пример практического применения обратного расчета для одиночной линии передачи см. в разделе Расчет ширины проводника, для дифф. пары — Расчет параметров дифф. пары.
